0-5A Strom Current Sensor ACS712

5A Strom / Current Sensor ACS712 ELECTR-05B-T 5A Stromsensor für Arduino ESP8266

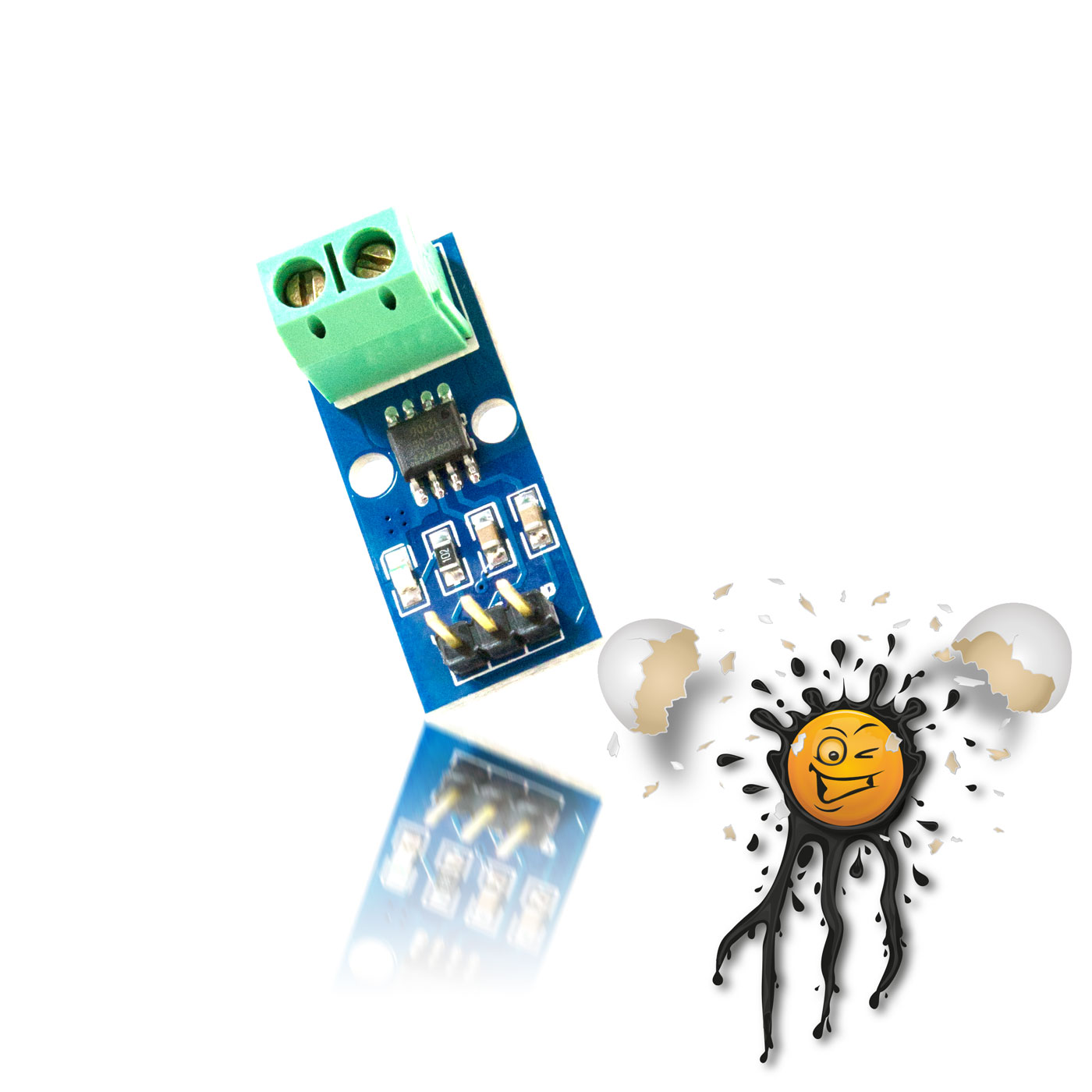

Current Sensor 5A Range © androegg

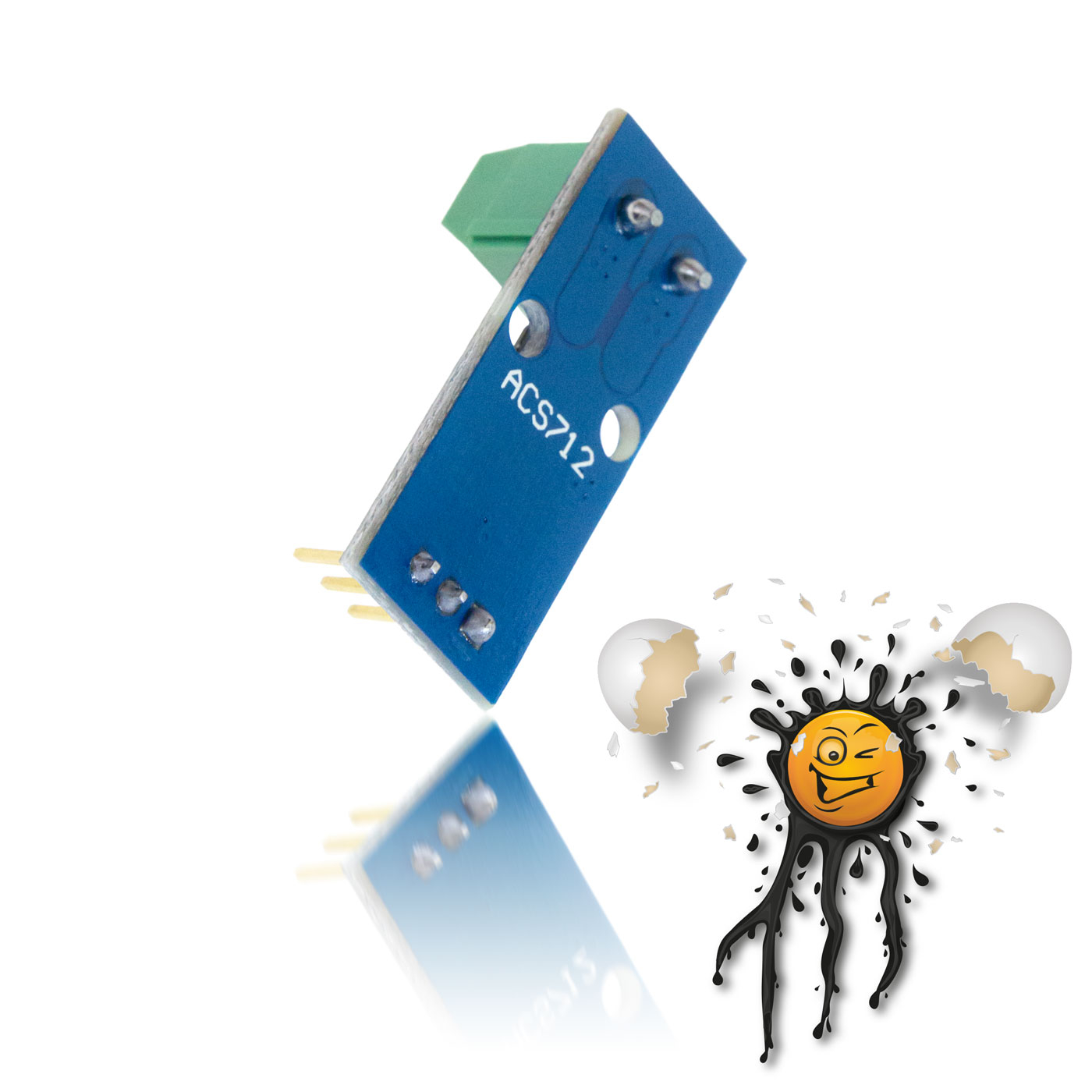

Current Sensor ACS712 ELECTR-05B-T © androegg

Der Stromsensor basiert auf den Allegro™ ACS712 ELCTR-05B-T. Mit 5,0 Volt Versorgungsspannung eignet er sich insbesondere für den Arduino und ESP8266 Einsatz.

Optimiert für den Bereich um 5A

Der Allegro™ ACS712 ELCTR-05B-T arbeitet mit einer Skalierung von 185mV pro Ampere aus.

The Current Sensor is based Allegro™ ACS712 ELCTR-05B-T. Based on a supply Voltage of 5 Volt is optimized for a combination with Arduino or ESP8266.

Optimized for 5A current Range

The Allegro™ ACS712 ELCTR-05B-T is scaled by 185mV per Ampere.

5A Current Sensor Features:

• Supply Voltage 4.5 – 5.5V (5V typ.)
• Supply Current 10-13 mA
• Rise Time 3.5 µs
• 5 μs output rise time in response to step input current
• Frequency Bandwidth 80kHz
• Total output error 1.5% at TA = 25°C
• Power-On Time 35µs
• Operating Ambient Temperature –40 to 85 ºC
• Output voltage proportional to AC or DC currents
• Low-noise analog signal path
• Nearly zero magnetic hysteresis
