1-17V 3A mini Spannungs- Voltage Buck Converter

1-17V 3A mini Spannungskonverter Voltage Buck mini Converter 360 mp2307 ESP8266 Arduino

1-17V Voltage Buck Converter © androegg

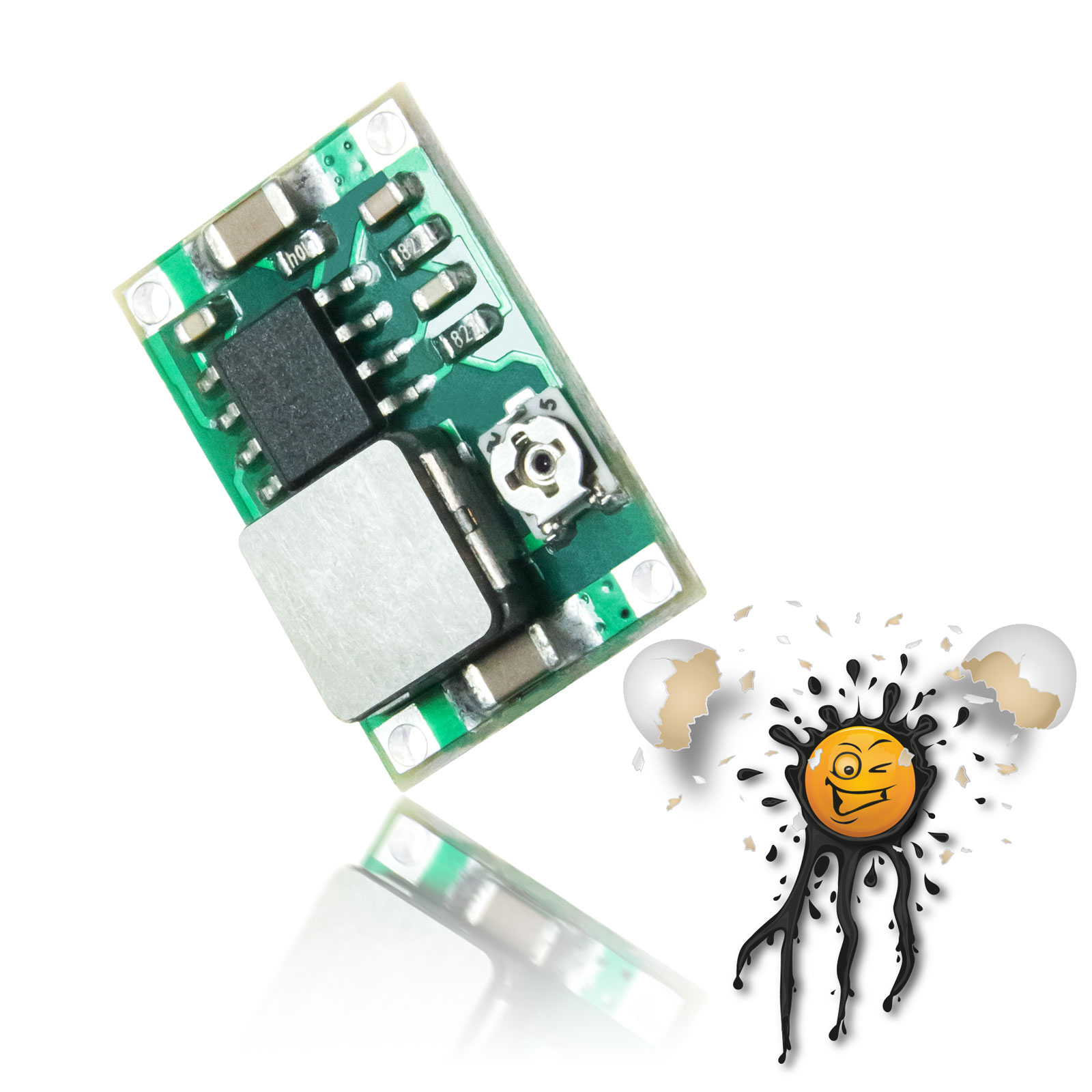

mini 360 MP2307 Buck Converter © androegg

Der Spannungskonverter basiert auf dem MP2307 und ist mittels Potentiometer einstellbar.

Spannungskonverter einstellbar

Der MP2307 erlaubt Eingangsspannungen von 4,75V bis 23V.

The Voltage Converter is based on the MP2307. The Output Voltage is adjustable over a Potentiometer.

Voltage Converter adjustable

The MP2307 supports supply voltage from 4.75V up to 23V.

DC DC step Down Converter Features:

• MPS MP2307DN buck regulator IC
• 4.75 – 23VDC input voltage
• 1.0 – 17VDC selectable output voltage
• 3A surge current, 1.8A continuous rated current
• Maximum conversion efficiency of 95%
• (5Vin, 3.3Vout ~200mA output)
• 340kHz switching frequency
• 30mV no-load output ripple
• 0.5% load regulation
• 2.5% voltage regulation
• -40 to +85°C operational temperature rangeBuilt-in 160°C thermal shutdown
• small form factor 17x11x3.8mm (0.67×0.43×0.15″)
