3 Kanal/Channel Relais Modul 3,3V Signal Trigger 5V Optokoppler

ESP8266 ESP32 Raspberry Pi 3 Kanal/Channel Relais Modul 3,3V Signal Trigger 5V Optokoppler

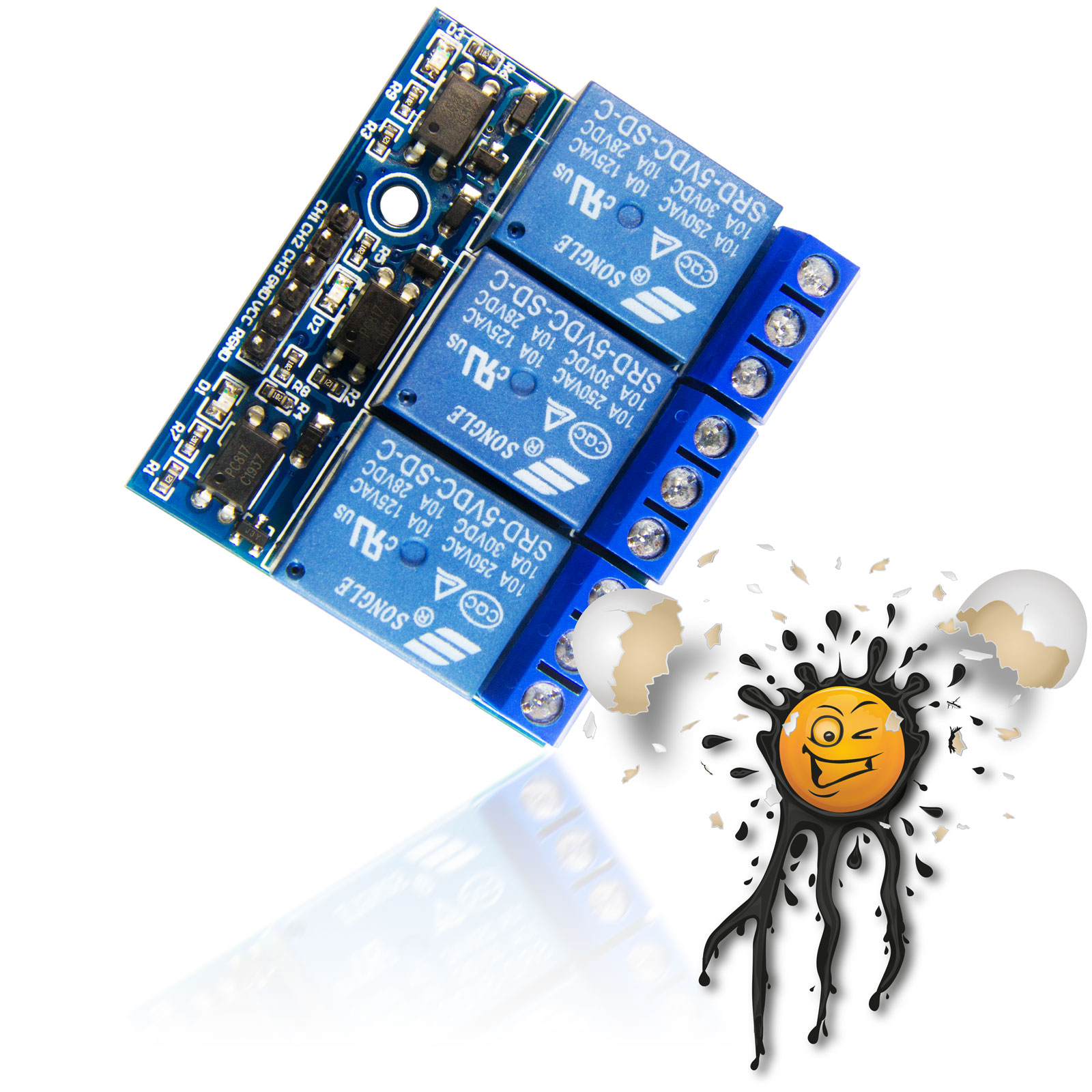

ESP8266 ESP32 3 Channel 3.3V Trigger Relais Modul © androegg

Das 3 Kanal 5V Relais verfügt über 3 zusätzliche S8050 NPN Transistoren und erlaubt das direkte Schalten mittels einer 3,3V Signalspannung.

Im Vergleich zu typischen V Relaismodule eignen sich dieses 3 Kanal Relais Modul für 3,3V basierende MCU’s wie beispielsweise

• ESP8266
• ESP32
• Raspberry Pi
• usw.

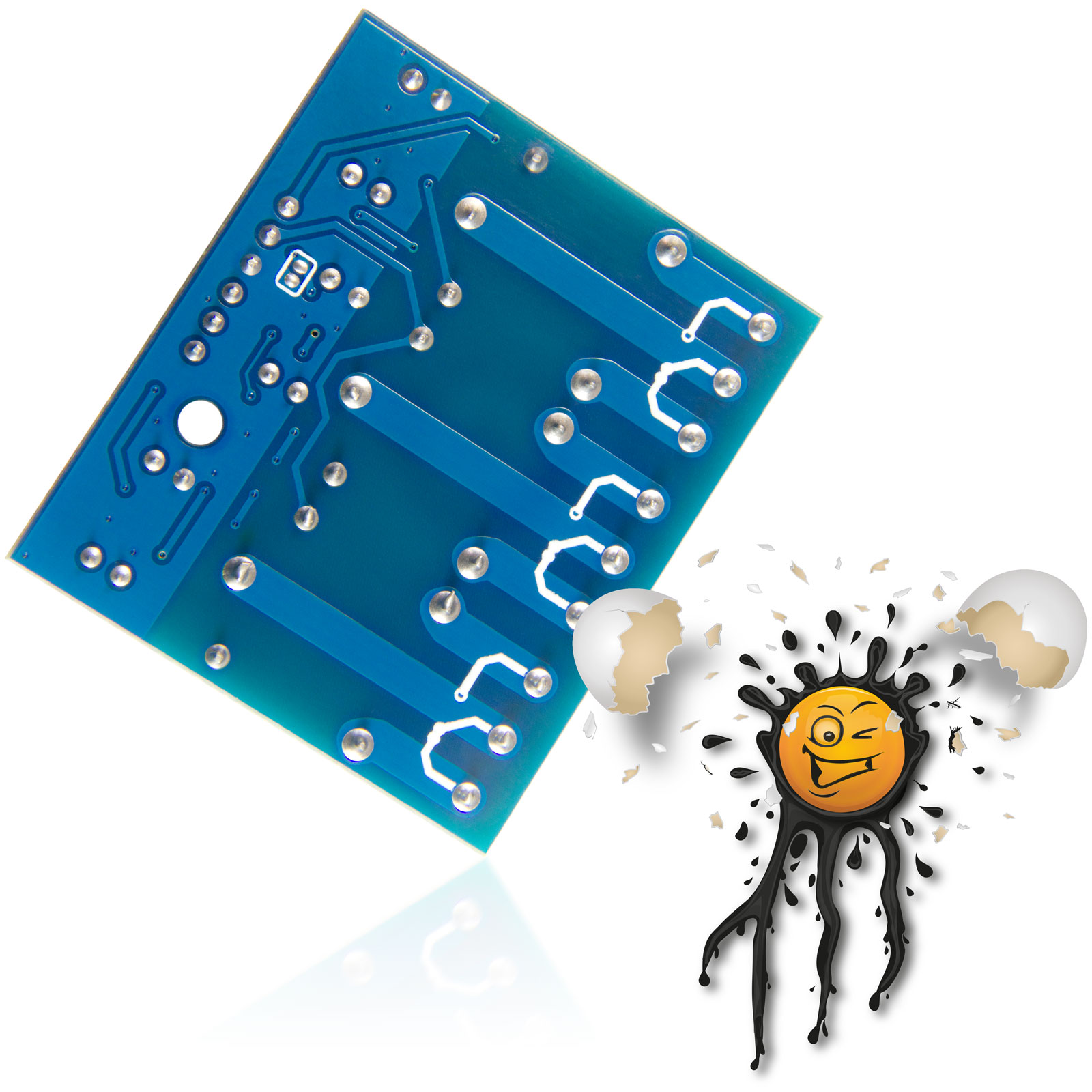

Das 3 Kanal Relais verfügt über 3 Stück 5V Relais in Kombination mit jeweils einem PC817 Optokoppler der das Schaltsignal auf einen S8050 NPN Transistor ausgibt.

Dementsprechend ist der maximale Ausgangsstrom von 10mA eines GPIO’s ausreichend um ein Relays zu schalten.

Die zentrale Spannungsversorgung der NPN Transistoren (Spulenspannung) erfolgt mittels 5V auf

• Pin VCC
• Pin RGND

Das 3 Kanal Relaismodul schaltet

• Wechselspannungen bis zu

  250V / 50Hz. max. 10A
  125V / 60Hz.
  max. 10A

• Gleichspannungen bis zu
  30V max. 10A

  28V max. 10A

pro Relais

3,3V Trigger 3 Kanal Relais Modul

Bitte beachten: Die Relais werden über High Level aktiviert und über Low Level deaktiviert

The 3 Channel 5V Relais Module has 3 additional S8050 NPN Transistors on Board and supports 3.3V Level Signal.

Compared to typical 5V Relays Modules this 3 Channel Relays Modules is optimized for 3.3V based MCU’s such as

• ESP8266
• ESP32
• Raspberry Pi
• …

The 3 Channel Relays Module has 3 5V Relays in combination with a PC817 Optocoupler to switch a S8050 NPN Transistor.

Therefore the typical max. current (10mA) of a GPIO is sufficient to switch a Relays.

For Relays Power Supply (5V Coil Voltage) connect

• Pin VCC
• Pin RGND

to 5V.

The 3 Channel Relays Module switches

• AC Voltage up to

  250V / 50Hz. max. 10A
  125V / 60Hz.
  max. 10A

• DC Voltage up to
  30V max. 10A

  28V max. 10A

3.3V 3 Channel Relays Module

Note: High Level activates a Relays Low Level deactivates a Relays

3 Channel 3.3V Trigger Relay Module Features:

• Signal Voltage 3.3V-7V
• Coil Voltage 5V
• Coil Sensitivity 0.36W
• CCC Rating 250 VAC/10A 30VDC/10A
• UL/CUL Rating 125VAC/10A 28VDC/10A
• Coil Resistance 70 (Ω) ±10%
• Power Consumption 0.36W each Relay
