74HC4051 8 Kanal Channel Multiplexer Modul

74HC4051 8 Kanal Channel Multiplexer Modul analog Arduino Raspberry ESP8266

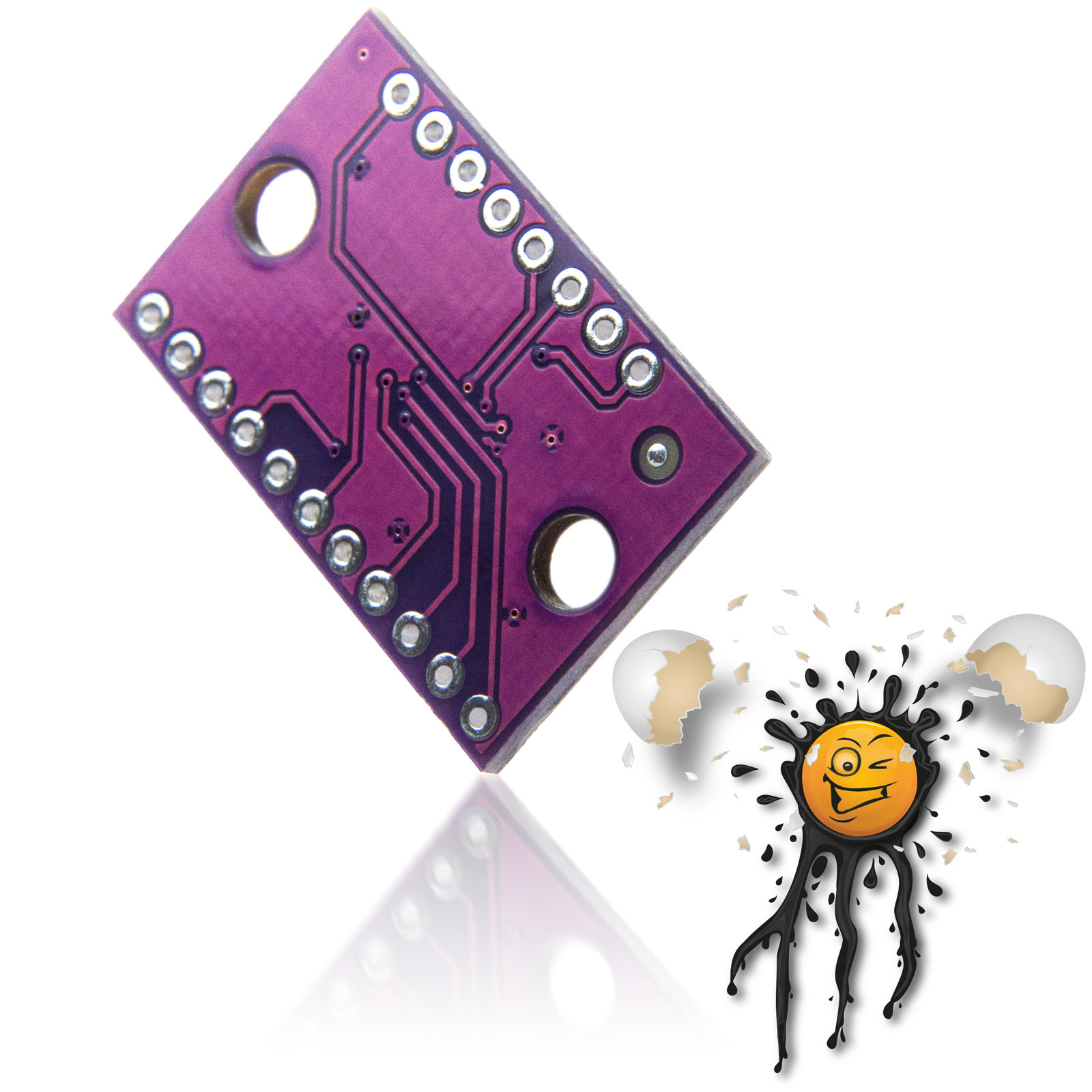

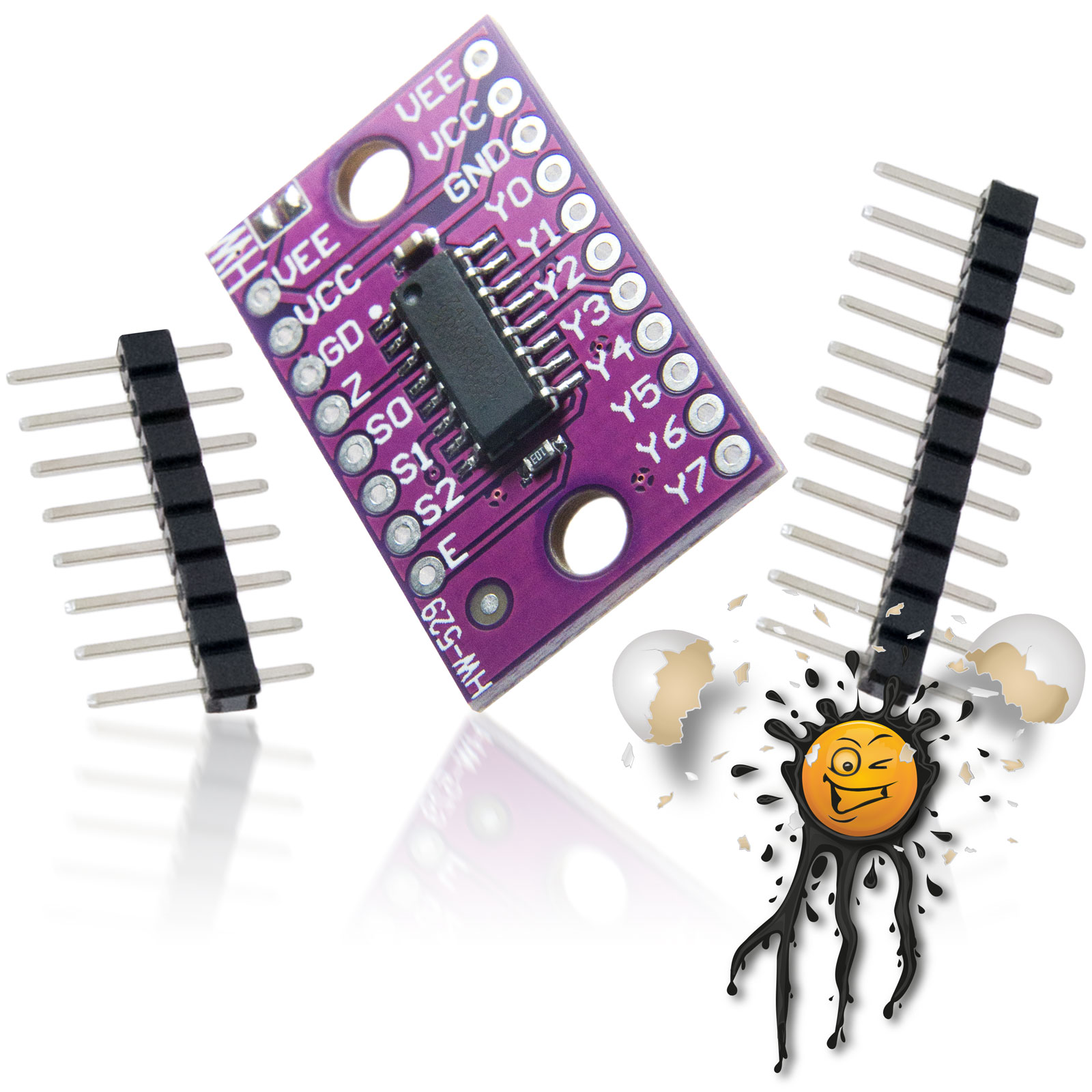

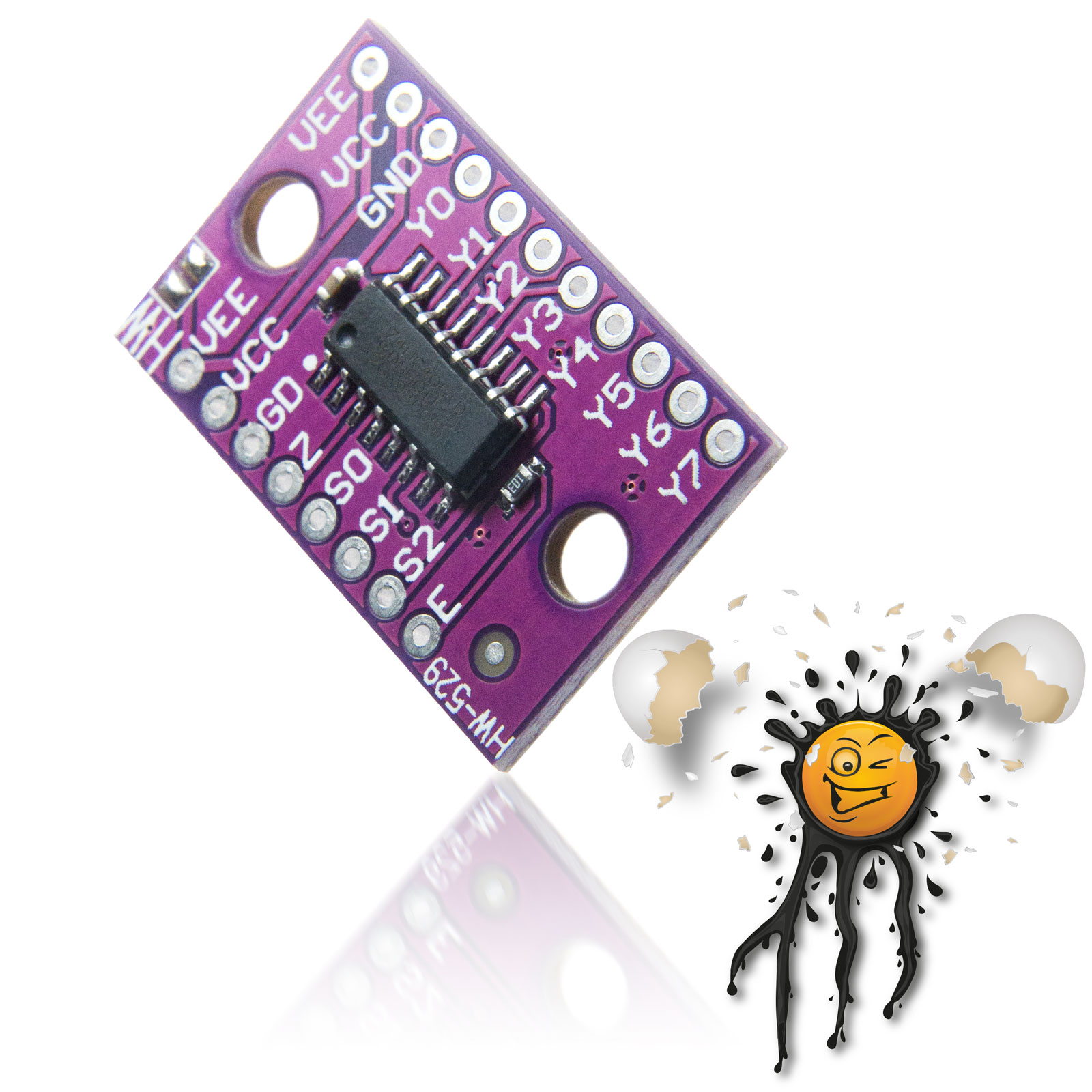

74HC4051 8 Channel Multiplexer Module incl. Pinheader © androegg

8 Channel Multiplexer Module © androegg

8 Channel Multiplexer Module © androegg

Das 8 Kanal Multiplexer Modul basiert auf dem 74HC4051 und vielseitig einsetzbar. Die grundlegende Funktionsweise ist denkbar einfach. Mittels 3 digitaler Ausgangssignale (GPIO’s / S0 – S2), wird in Anlehnung an die unten aufgeführte Tabelle (truth table) der jeweilige Kanal geschaltet.

Dabei können die 8 Kanäle sowohl als Eingang, als auch als Ausgang (schalten) gesetzt werden.

8 Kanal MCU Erweiterung

Die Signalausgabe erfolgt biderectional , dementsprechend weitreichend ist der Einsatzbereich des 8 Kanal Multiplexer Modul, wie beispielsweise zur Erweiterung von Schnittstellen

• ADC zum Erfassen von analogen Sensoren
• UART TTL serielle Signale verschiedener Geräte
• I2C Signale
• SPI Anbindung
• GPIO schalten und steuern

Der 8 Kanal Multiplexer eignet sich beispielsweise zur Erweiterung

• ESP8266
• ESP32
• Arduino
• Raspberry
• usw.

The 8 Channel Multiplexer Module is based on the 74HC4051 Chip. The 8 Channel Multiplexer Module can direct a flow of current in either direction from one pin to any one of 8 output pins.

The Output / Input Channel are controlled over High / Low Level S0 – S2 (truth table).

8 Channel I/O expansion

The internal switches are bidirectional, support voltages between ground and VCC.

8 Channel Multiplexer typical Applications:

• ADC analog sensors
• UART TTL serial signals
• I2C Signals
• SPI
• GPIO

The 8 Channel Multiplexer is optimized for

• ESP8266
• ESP8285
• ESP32
• Arduino
• Raspberry
• …

H= High Level L= Low Level X= Don’t Care

8 Channel Multiplexer Module Features:

• Operating Voltage 2-6V
• Switch Voltage 3-5V
• Chip enable function
• low on resistance
• low off leakage
