74HC595 Schieberegister Shift Out triple Board

74HC595 Schieberegister Shift Out triple Board 24 out LED Controller GPIO Erweiterung Arduino ESP8266 ARM STM

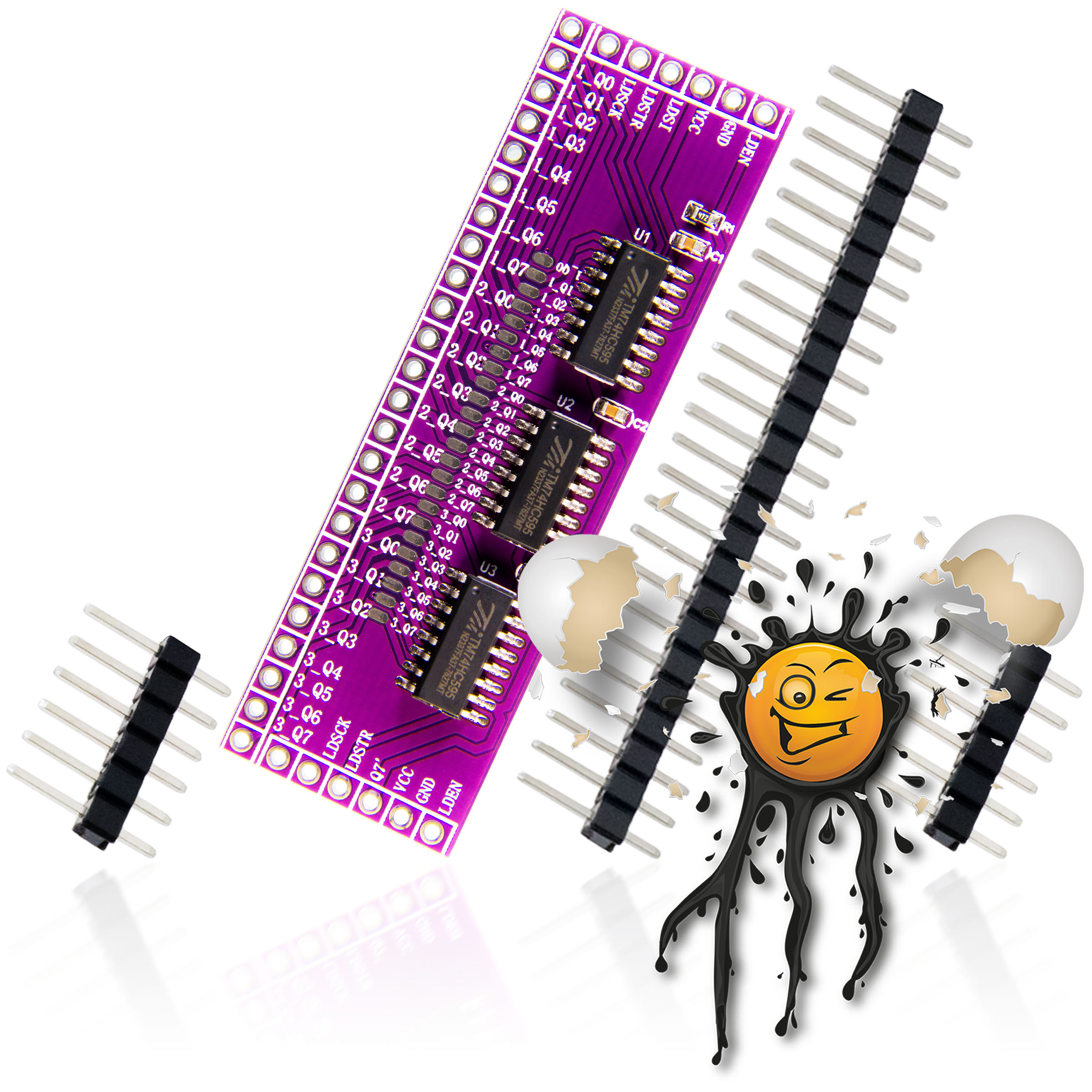

74HC595 triple 24 channel Shift Out Register incl. Pinheader © androegg

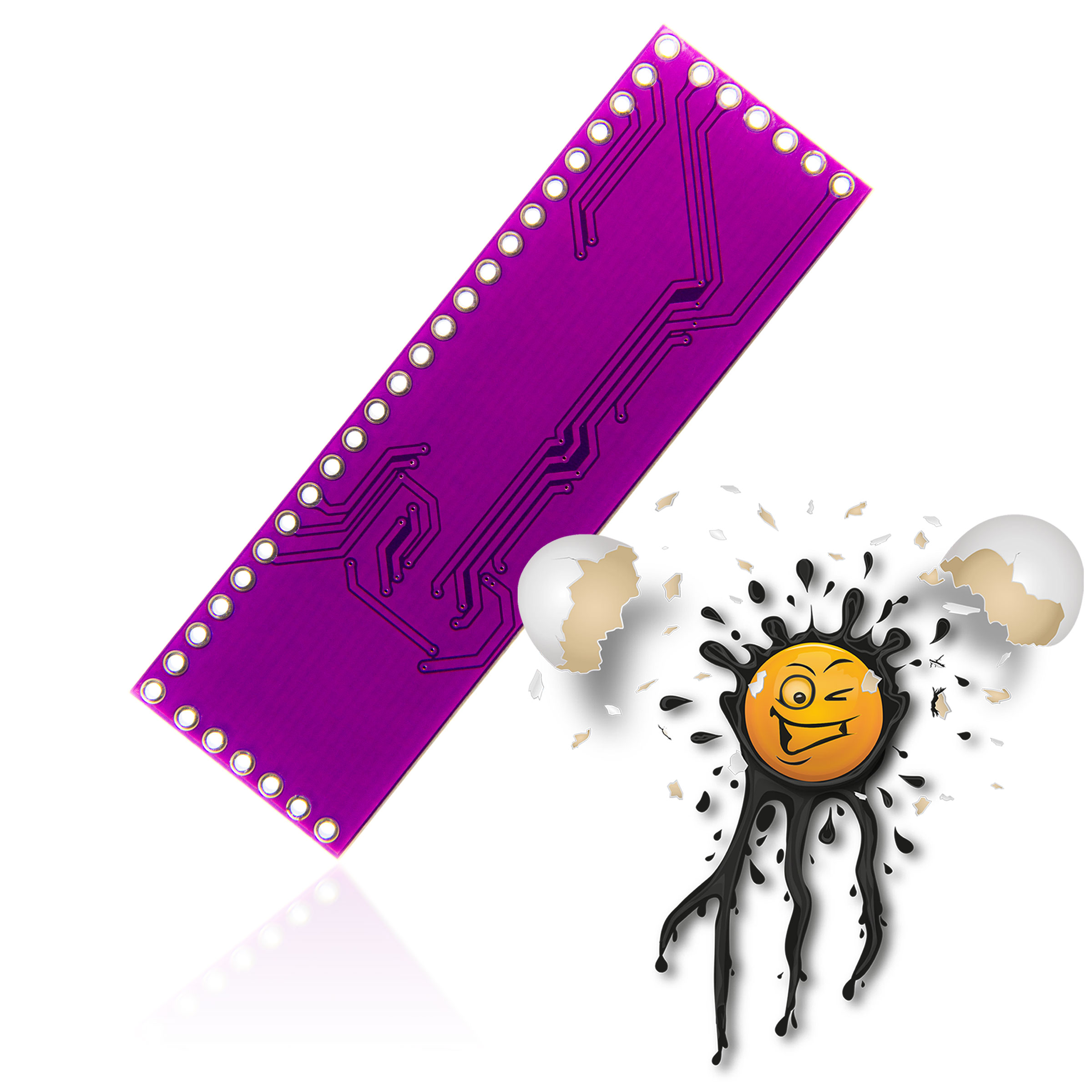

74HC595 triple 24 channel Shift Out Register Board © androegg

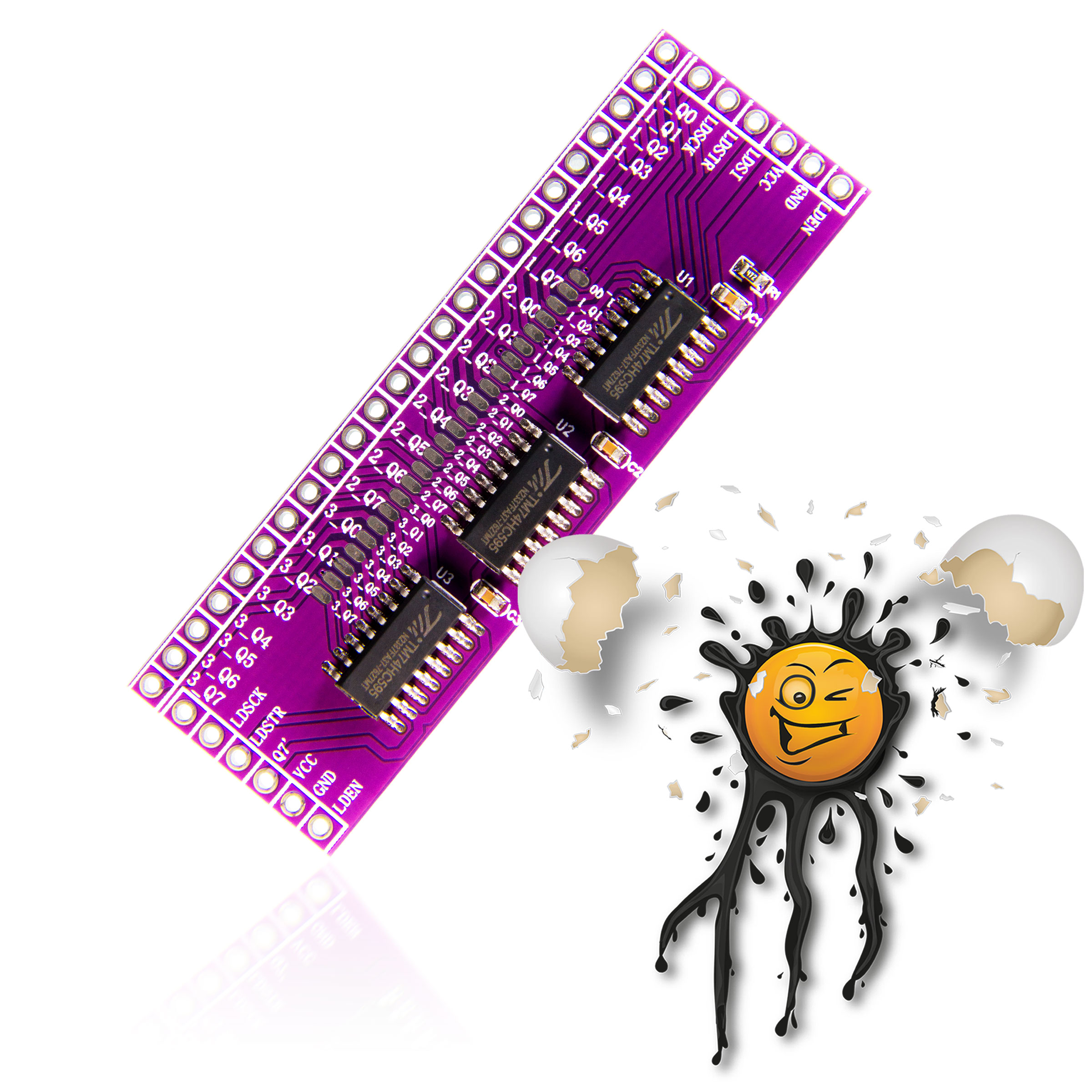

74HC595 triple 24 channel Shift Out Register Extender Board © androegg

• 1 Stück 74HC595 dreifach Schieberegister Board
• 2 Stück Pinleisten 6-polig
• 1 Stück Pinleiste 24-polig

Das 74HC595 Schieberegister Board basiert auf 3 Stück 74HC595 IC zur Erweiterung von steuerbaren Ausgängen für

• ESP8266
• ESP32
• ESP8285
• ARM
• STM
• STC
• Arduino
• usw.

MCU’s.

Das HC595 Schieberegister Board erlaubt Eingangsspannungen von 2 bis 6 Volt und eignet sich beispielsweise zur Anhebung etwaiger Steuerspannungen wie beispielsweise von 3,3V auf 5V.

HC595 24 Kanal Schieberegister Board

In Kombination mit beispielsweise Darlington Transistor Arrays wie dem

• ULN2001D
• ULN2003
• usw.

lassen sich 5V basierende Relais selbst mit einer 3,3V basierenden MCU entsprechend steuern und schalten.

The 24 Channel HC595 Shift Out Board incl.

• 1 pcs. 74HC595 triple Shift Out Board
• 2 pcs. Pinheader 6 Pins
• 1 pcs. Pinheader 24 Pins

The HC595 8 Channel Shift Out Board requires only a SPI Interface to extend typical MCU’s for example

•  ESP8266
• ESP32
• ESP8285
• ARM
• STM
• STC
• Arduino
• etc.

up to 8 additional outputs.

The HC595 Shift Out Board supports Input Voltage from 2 to 6V and is perfect switching for example 5V Devices with a 3.3V based MCU.

HC595 24 Channel Shift Out Board

In Combination with a Darlington Transistor Array

• ULN2001D
• ULN2003
• etc.

it is possible switching 5V based Relays.

HC595 24-Bit Shift Registers Board Features:

• 24-Bit Serial-In, Parallel-Out Shift
• 2.54 mm pitch connector
• Wide Operating Voltage Range of 2 V to 6 V
• Single I0 port output current up to 30mA
• Low Power Consumption: 80-μA (Maximum) ICC
• Low Input Current: 1 μA (Maximum)
