8 Kanal Channel Logik Level Konverter

Original TXS0108E TTL Logik Level Konverter / Converter Modul

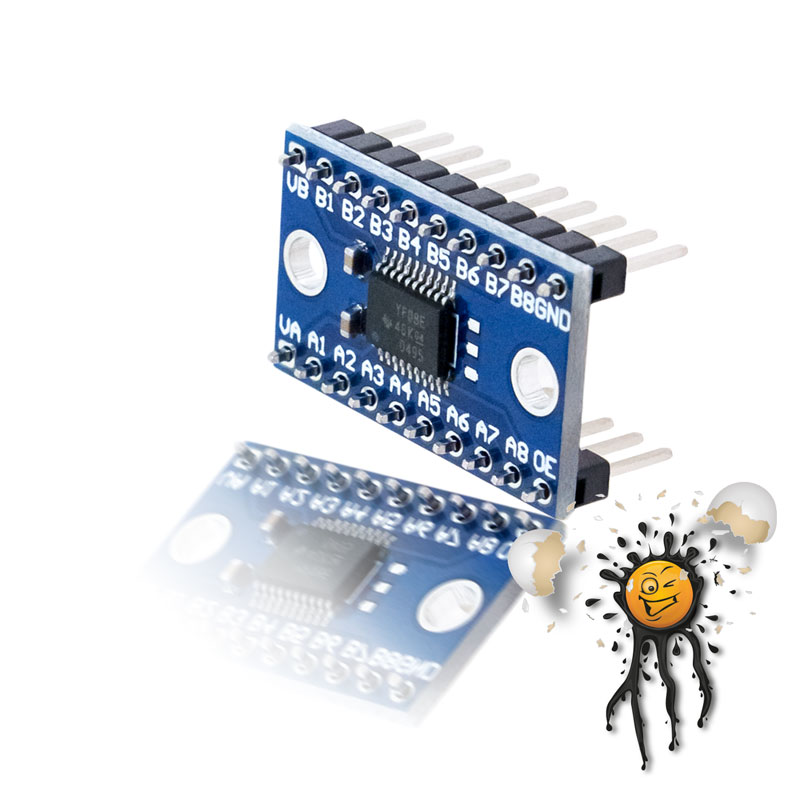

txs108e 8 Channel TTL Logik Level © androegg

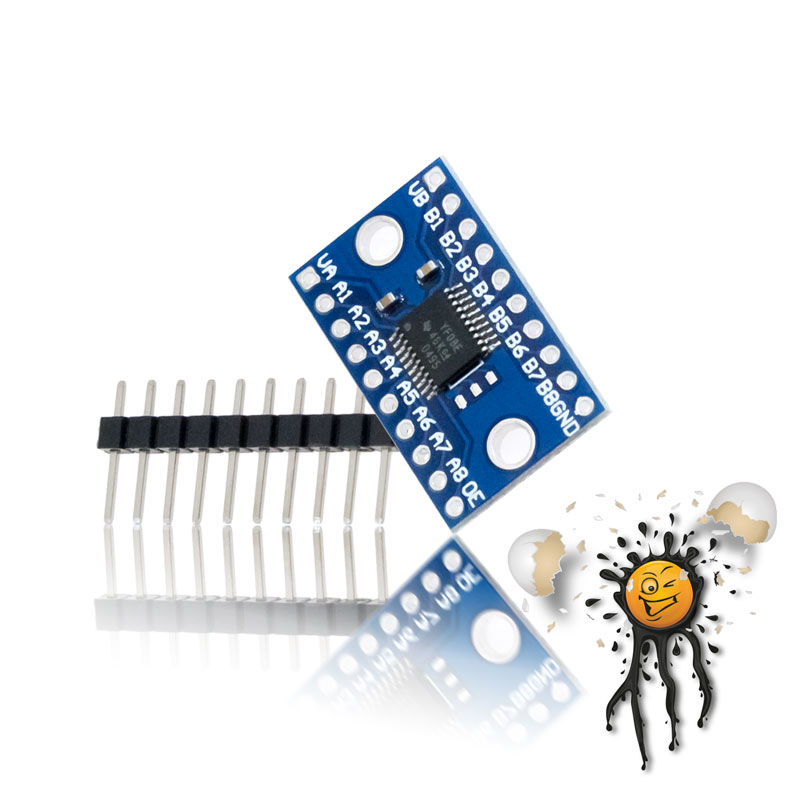

txs108e TTL Logik Level Converter © androegg

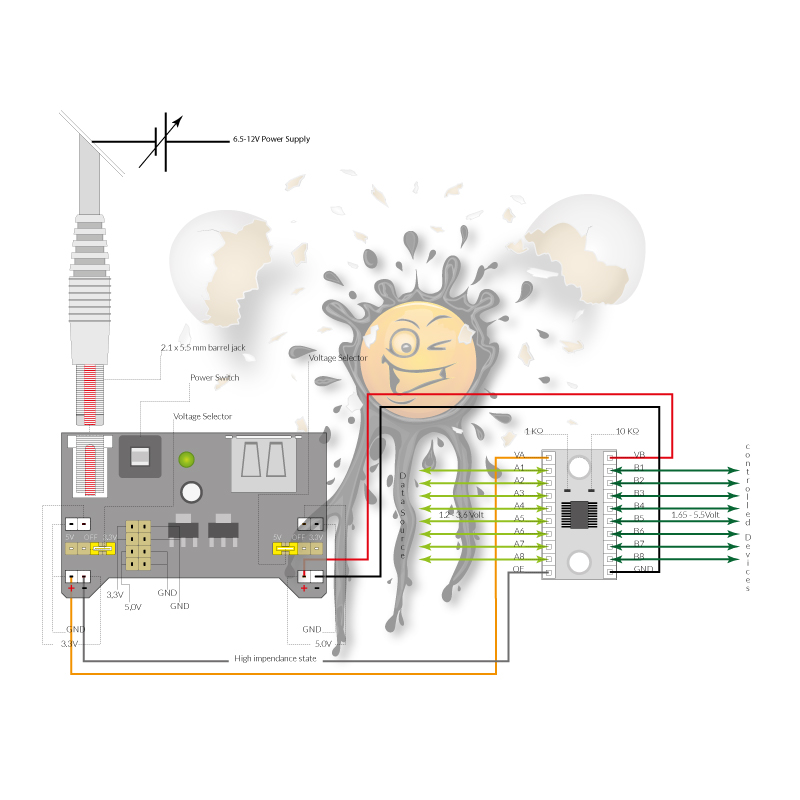

typical usage of TXS0108E © androegg

Das TXS108E Logik Level Konverter Modul basiert auf dem TXS108 Chip von Texas Instruments. Der TXS0108E Logik Level Konverter unterstützt 2 separat, konfigurierbare Pin Leisten mit jeweils 8 Kanälen.

im Push Pull Modus bis zu 110 MBps

Die VCCA Pinleiste bildet dabei das Eingangssignal und verarbeitet Spannungen im Bereich von 1,2 bis 3,6 Volt. Die VCCB Pinleiste erlaubt Eingangsspannungen von 1,65 bis 5,5 Volt.

Zu beachten:

Das TXS0108E Logik Level Modul kann sowohl im Low als auch High Impendance Modus (OE Pin mit GND belegen) betrieben werden.

This 8-bit non-inverting translator uses two separate configurable power-supply rails. The A port tracks the VCCA pin supply voltage.

Push Pull Mode Up to 110 Mbps

The VCCA pin accepts any supply voltage between 1.2 V and 3.6 V. The VCCB pin accepts any supply voltage between 1.65 V and 5.5 V.

Notes:

The output-enable (OE) input is low, all outputs are placed in the high-impedance (Hi-Z) state.

TTL Logik Level Converter Features:

• No Direction-Control Signal Needed
• Maximum Data Rate
  • 110 Mbps (Push Pull)
  • 1.2 Mbps (Open Drain)
• 1.2 V to 3.6 V on A Port
• 1.65 V to 5.5 V on B Port
• No Power-Supply Sequencing Required
  • Either VCCA or VCCB Can Be Ramped First
• Latch-Up Performance Exceeds 100 mA Per
