AT-09 BLE Bluetooth Low Energy 4.0 RS232 UART Modul

AT-09 BLE Bluetooth Low Energy 4.0 RS232 UART Modul HM-10 CC2541 3,6-6V AT Firmware

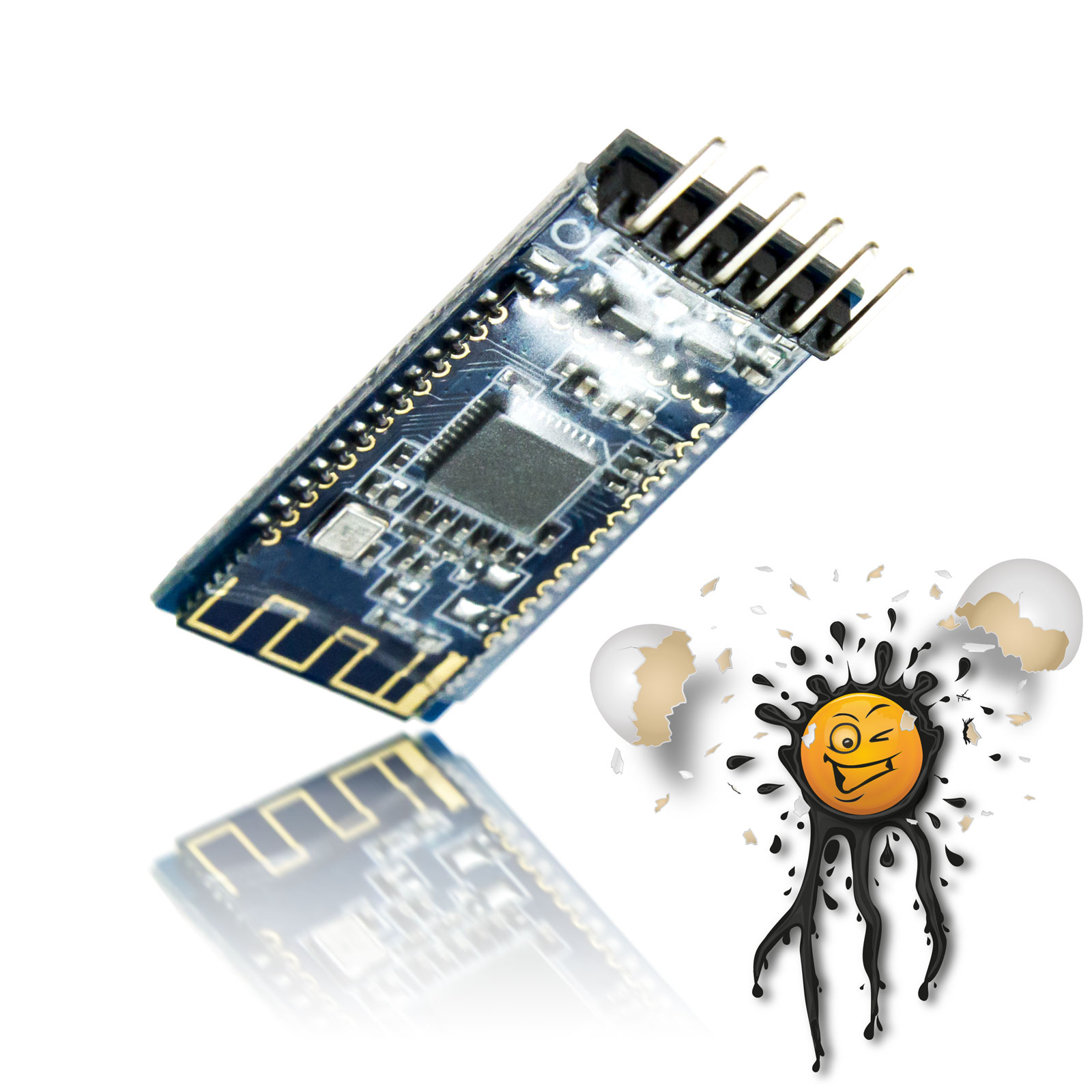

Bluetooth low power consumption BLE Module AT-09 © androegg

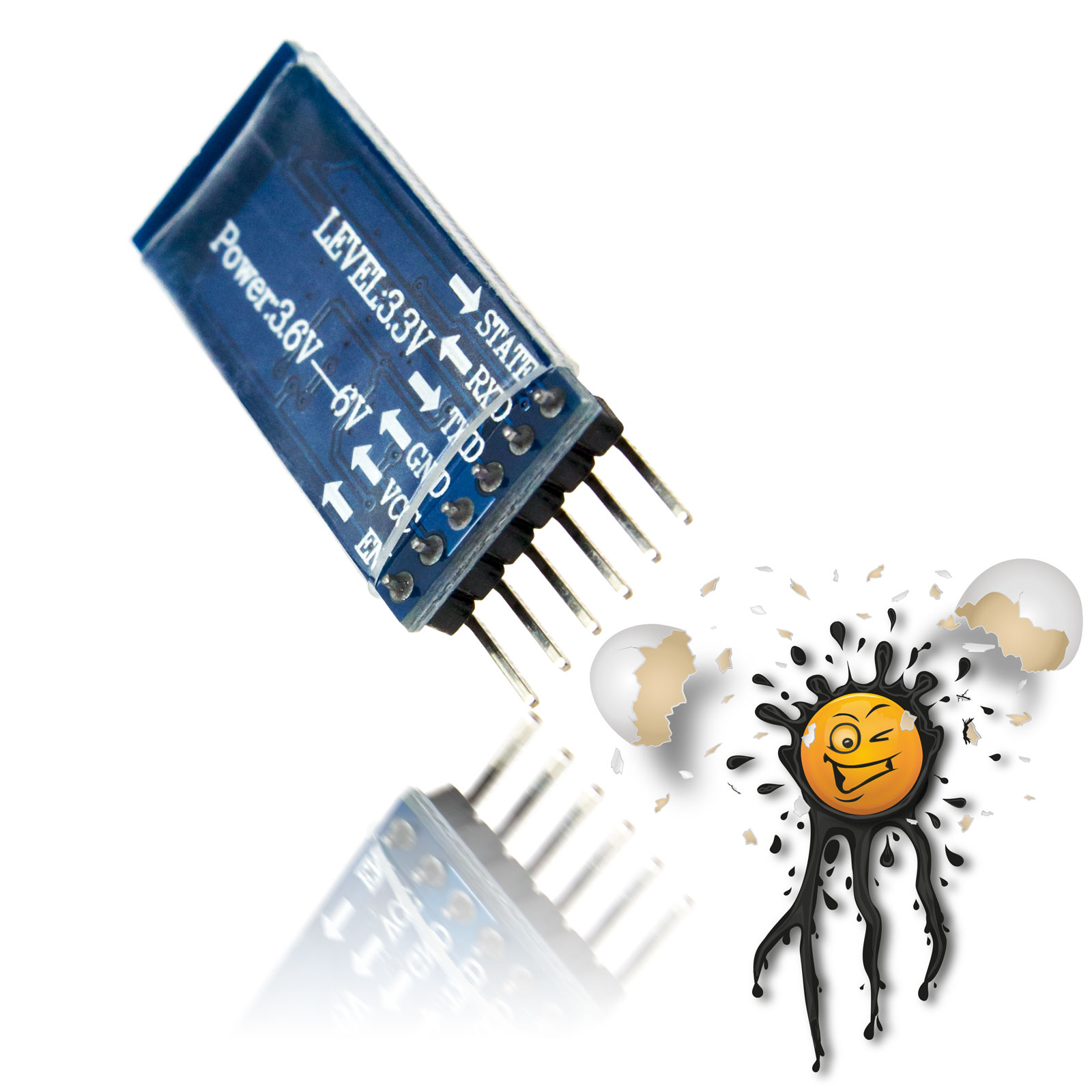

AT-09 UART Bluetooth 4.0 Transceiver Module © androegg

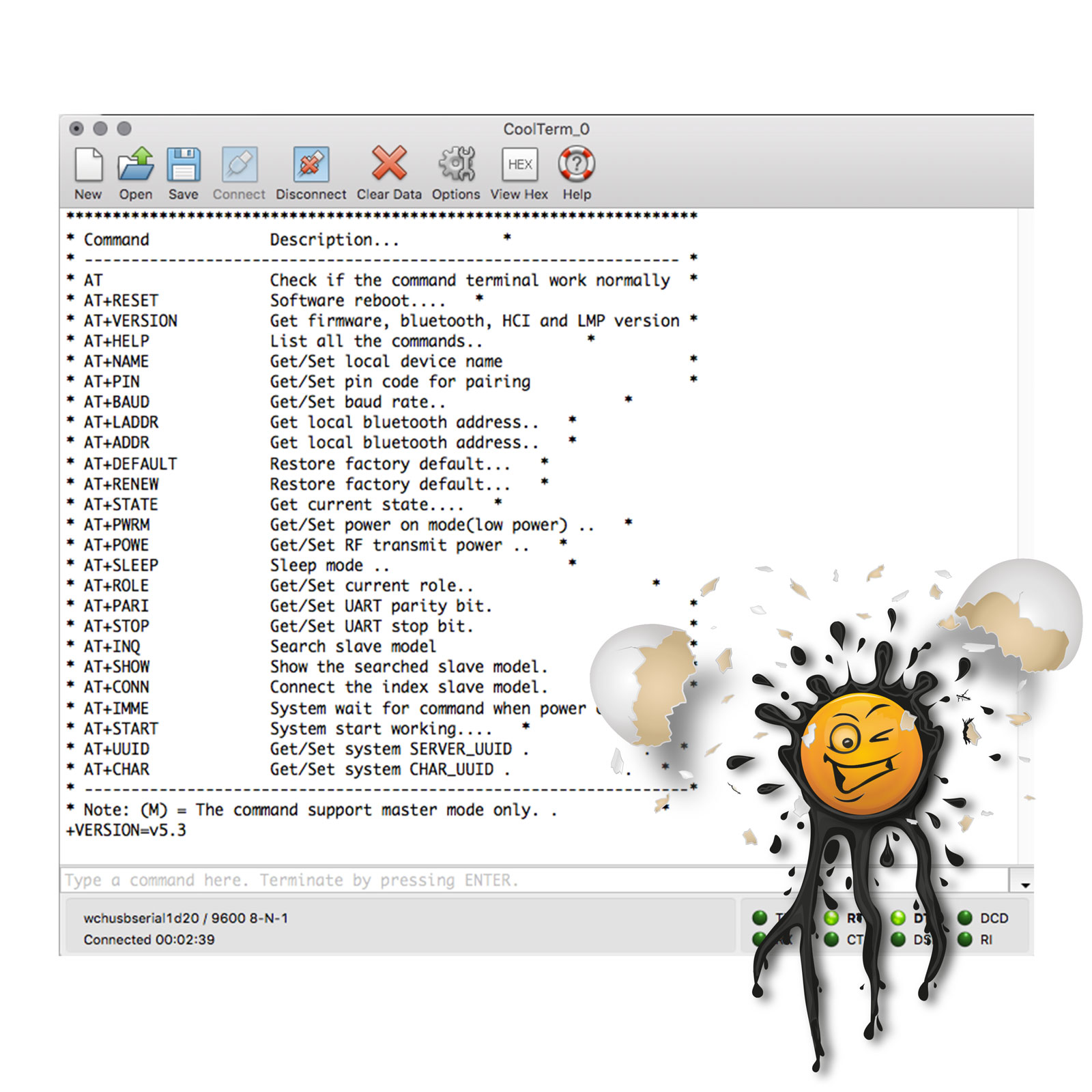

AT-09 UART Bluetooth 4.0 Module AT Commands © androegg

Im Vergleich zum CC2540 benötigt der CC2541 im aktiven Modus bis zu 20% weniger Energie.

Die Inbetriebnahme ist denkbar einfach. Beispielsweise mittels einem typische USB TTL Converter

• 5Vcc mit VCC
• GND mit GND
• RX mit TX
• TX mit RX

verbinden.

AT-09 Bluetooth Modul

Mittels einem Terminal Programm lassen sich mittels einfachen AT Befehlen (Befehlsliste kann mittels AT+HELP abgerufen werden) die notwendigen Parameter knofigurieren.

Compared to the HM-10 Module the AT-09 Bluetooth Low Energy Module is based on the CC2541 from Texas Instruments.

The CC2541 saves upt to 20% power compared to the HM-10 CC2540 in active Mode.

Simply connect the AT-09 Bluetooth Module to an USB TTL Converter

• 5Vcc to VCC
• GND to GND
• RX to TX
• TX to RX

At-09 Bluetooth Transceiver

Use AT+HELP to query an AT Command Overview List.

AT-09 Bluetooth 4.0 Module Features:

• 3.6V to 6V Working Voltage
• low active power consumption
  15mA transmit power consumption
  8.5mA transmit power consumption
• low standby power consumption 270µA
• 4-μs standby wake up
• connection distance up to 30 m
• UART Interface
  default config
  Baudrate 9600,
  Data Bits
  8,
  Parity
  none,
  Stop Bits
  1
  CR + LF
• Dimensions 43 * 15 mm
