Current Sensor AC 50A

Arduino ESP8266 AC Strom Current Sensor SCT-013 50A 0-1V 0-50mV ADC

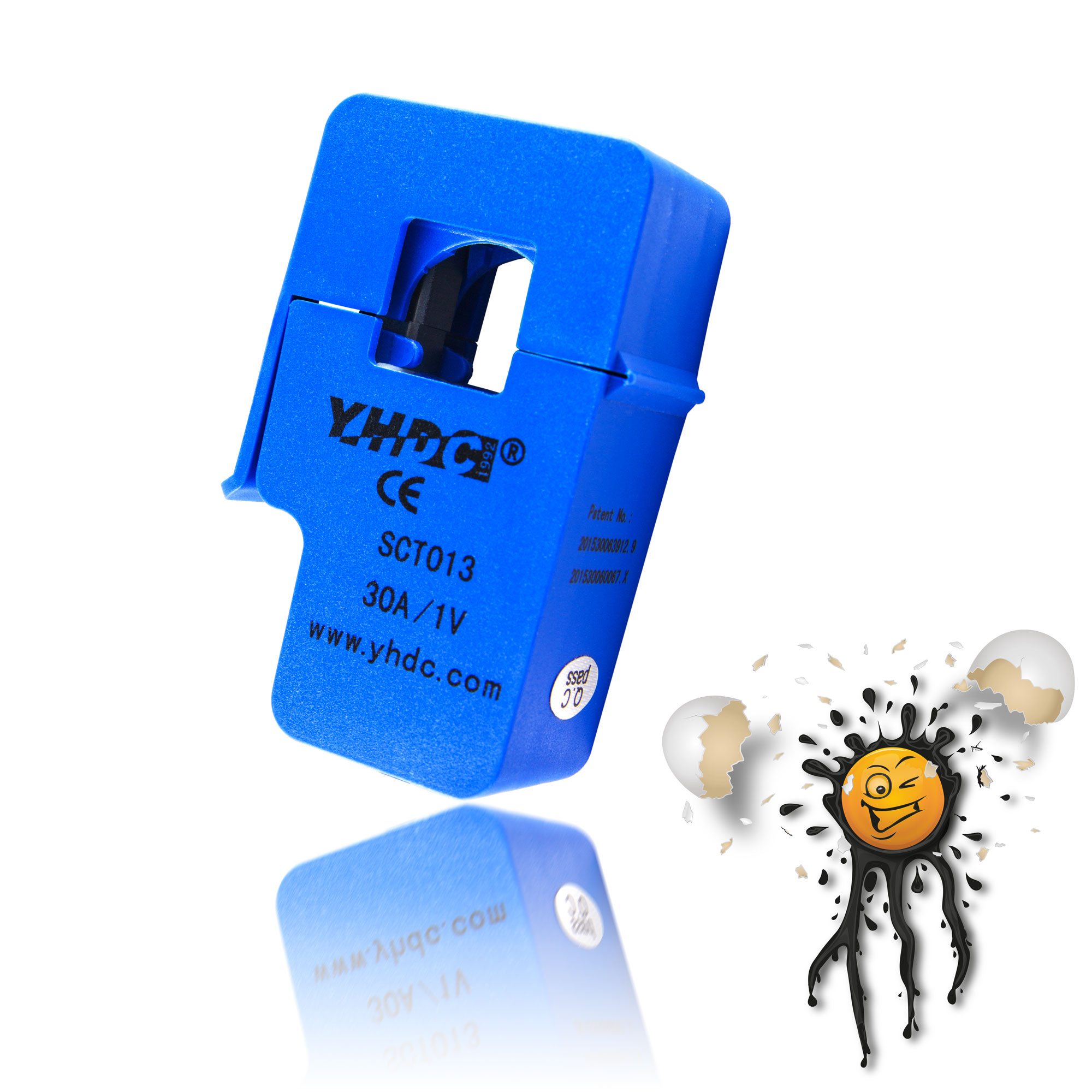

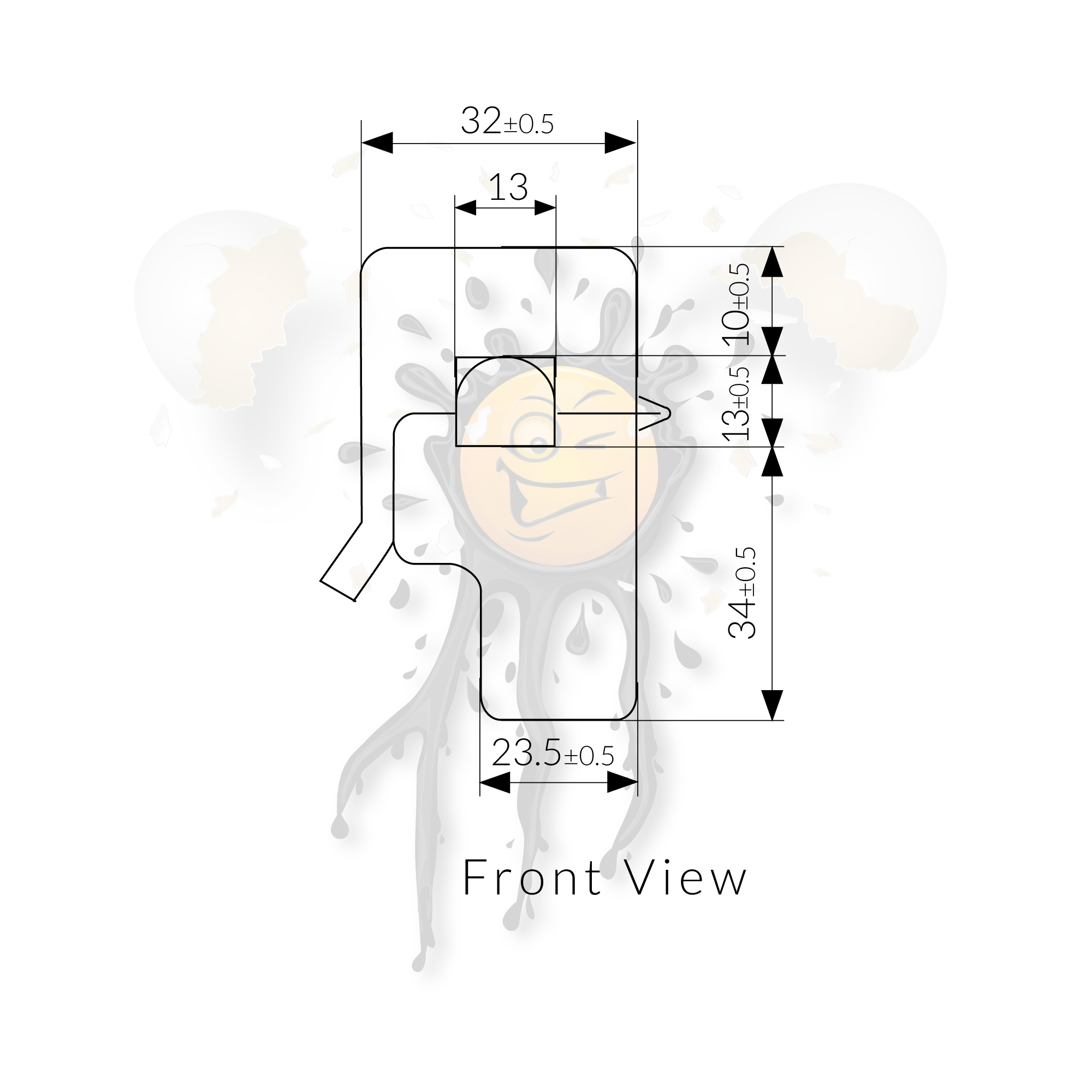

SCT-013 Current Sensor front view © androegg

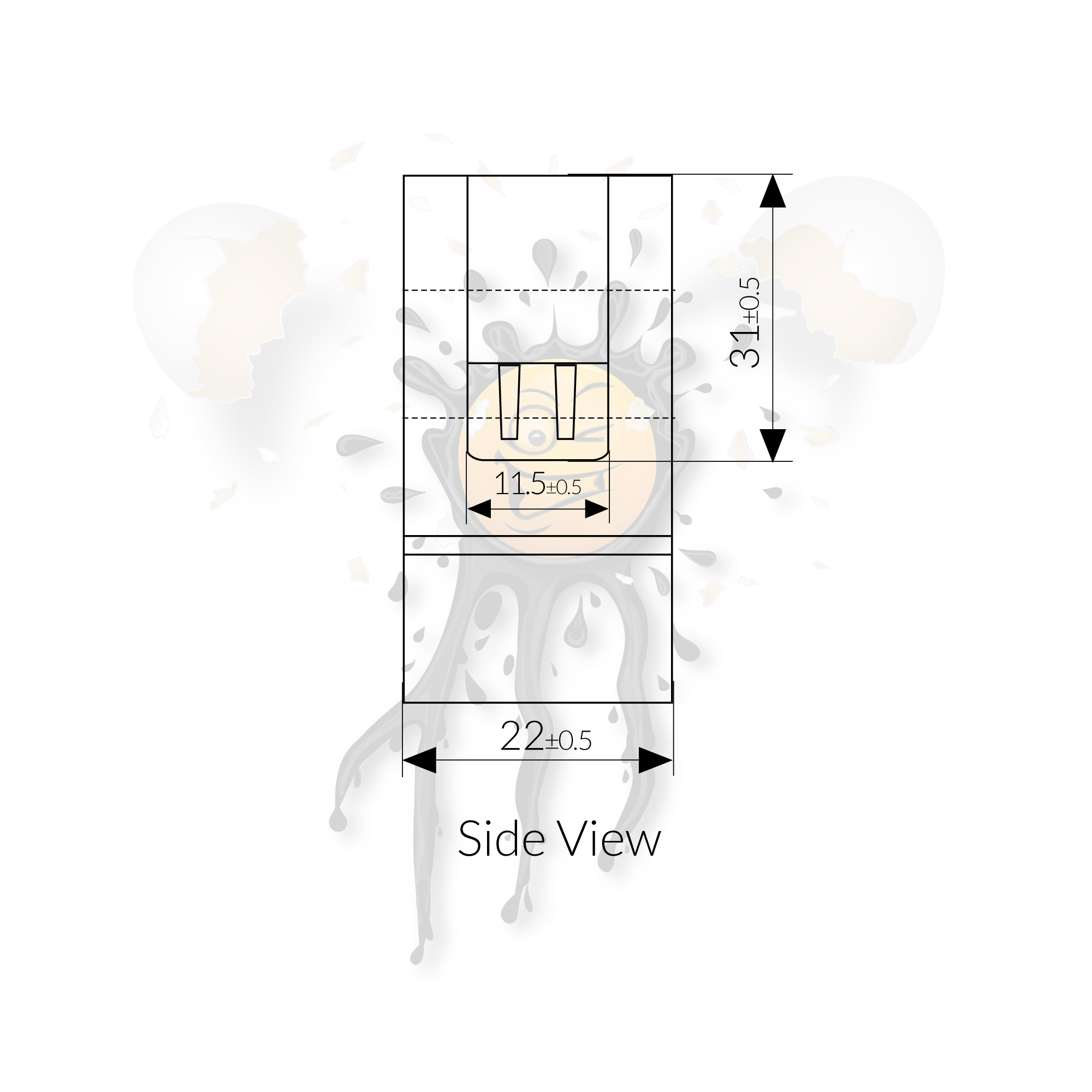

SCT-013 Current Sensor AC side view © androegg

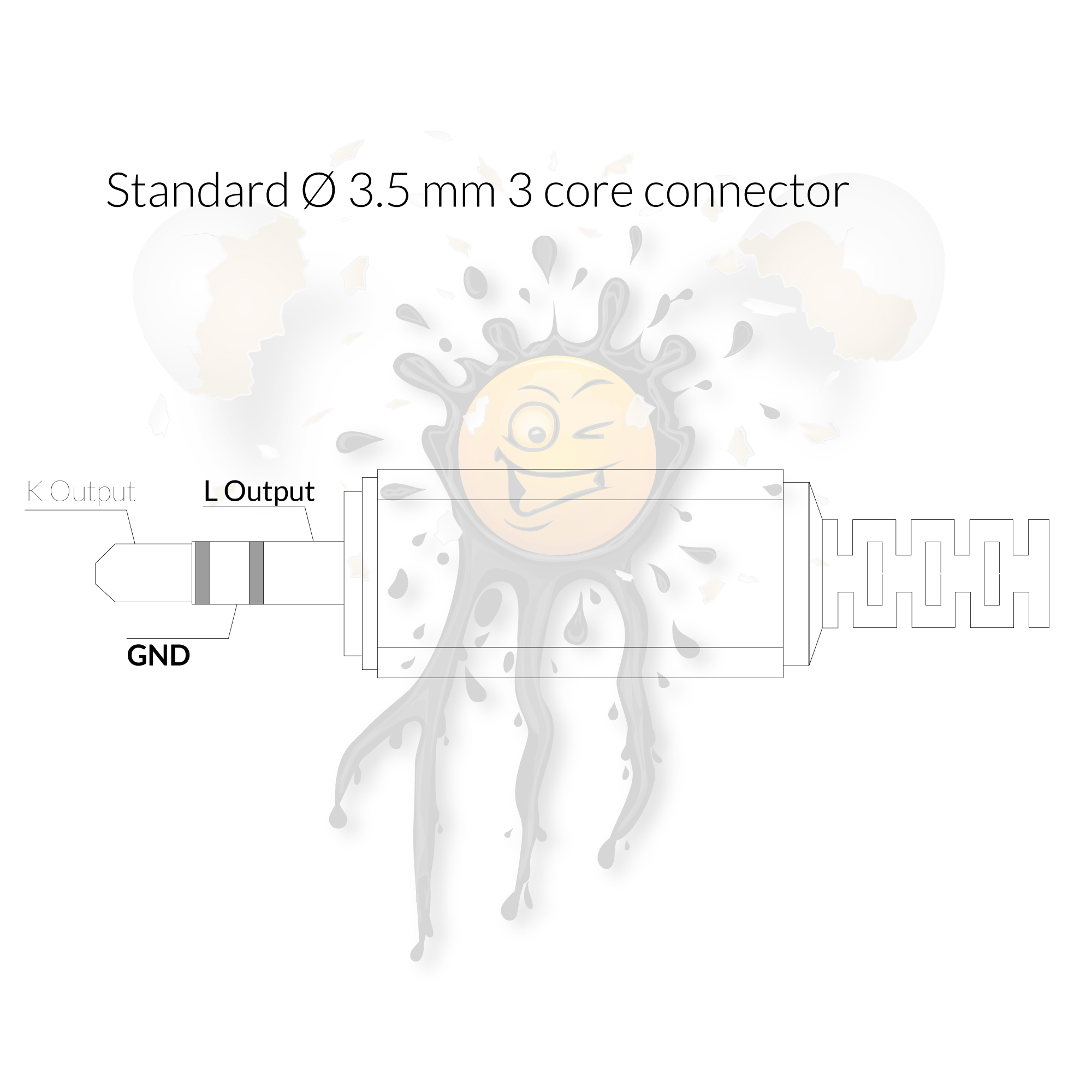

SCT-013 Current Sensor Connector © androegg

Der SCT-013 AC Stromsensor für Wechselspannungen ist wie folgt verfügabr:

• 50A SCT-013 Sensor für den Bereich von 0-50A

Durch das nicht invasive Messverfahren erfolgt das Anschliessen an elektrische Nehmer denkbar einfach, lediglich den SCT-013 AC Stromsensor entsprechend der Spannungsflußrichtung um das Kabel arretieren.

Die zur Messung eingesetzten Ferrit – Elemente ermitteln dabei nicht nur die Flussdichte / elektrische Feldstärke sondern stellen zusätzlich mittels Induktion das analoge Signal bereit.

Die Ausgabe der Messwerte erfolgt mittels analogem Signal und wird in Verbindung mit einer entsprechenden MCU über ADC eingelesen und interpretiert.

• Die Signalausgabe des SCT-013 Stromsensor linear und kann somit mittels einfacher Interpretation bestimmt werden (beispielsweise SCT-013 / 30A 400 mV entspricht 12A).

Der SCT-013 AC Stromsensor verfügt über eine Anschlussleitung (Länge 1000 mm ±2%) mit einem 3,5 mm Klinkenstecker.

SCT-013 AC Current Sensor available:

• 50A SCT-013 Sensor for Current range from 0-50A

Based on the non invasive measurement method, the SCT-013 Current Sensor is easy to install (just attach the SCT-013 Current Sensor in Power Float direction on Power Line).

The integrated Ferrit Elaments starts immediately detection of electric field strength. Within the measurement the output signal is directly generated thru induction.

The Signal Output is an analog Signal, perfect in Combination with MCU with ADC input.

The analog Signal of the SCT-013 Current Sensor is linear from 0 – 1000 mV for 30A Version, 0-50mV for 100A Version. Therfore the data interpretation is very simple, for example based on 30A Version, 400mV signal strength = 12A.

The SCT-013 Current Sensor comes with a 1000 mm (±2%) wire, also 3.5 mm 3 core audio connector.

SCT-013 50A AC Current Sensor Features:

• 13 mm + 13 mm Measurement Area
• Non Linearity ±3%
• 1000 mm ±2% leading wirde
• 3.5 mm 3 core connector
• supports voltage and current output signal
• non invasive measurement
• Working Temp: -25 ℃ – +70 ℃
• Input Current Range 0-50 A
• analog output signal 0-1000 mV*
• analog output signal 0-50 mA*

* for output signal type please refer Current Sensor Connector
