DD4012SA 1A Spannungskonverter Voltage Buck Step Down Converter

DD4012SA 1A Spannungskonverter Voltage Buck Step Down Converter 5-40Vin 3/3,3/3,7/5/6/7,5/9/12 Vout

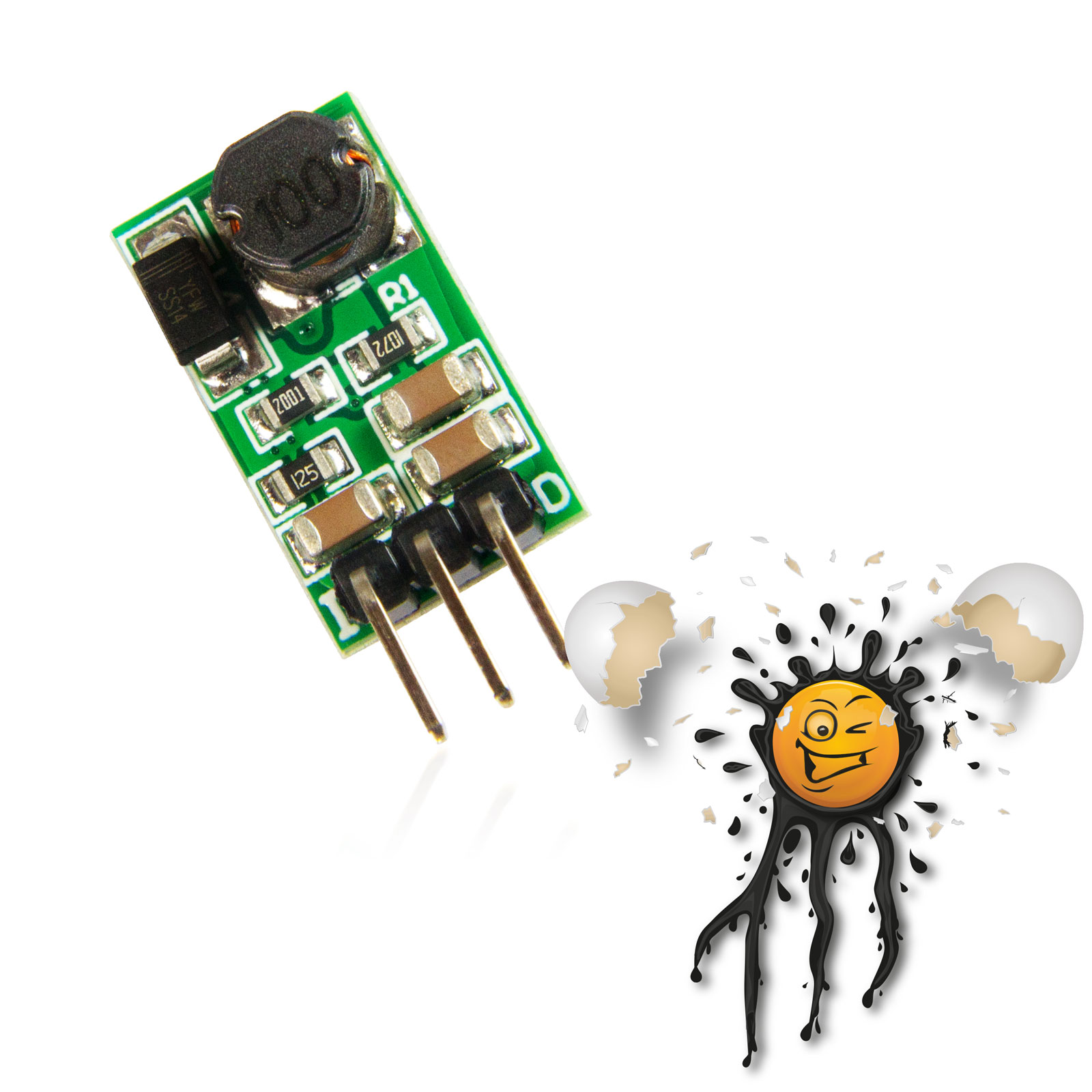

5-40V 1A Voltage Step Down Converter DD4012SA © androegg

Im Vergleich zu typischen Spannungskonvertern wie beispielsweise AMS1117, erlaubt der DD4012SA Spannungskonverter Eingangsspannungen von 5-40 Volt.

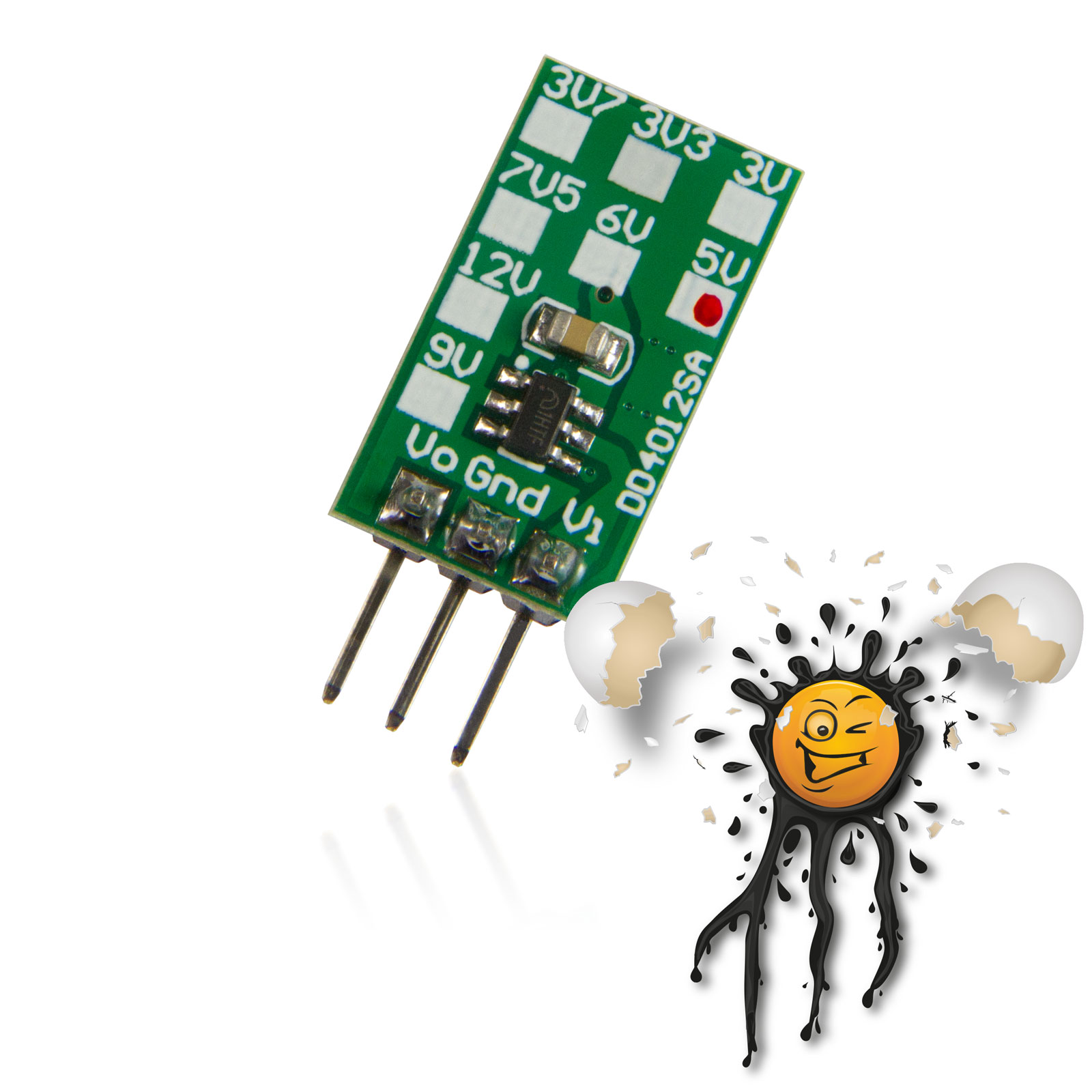

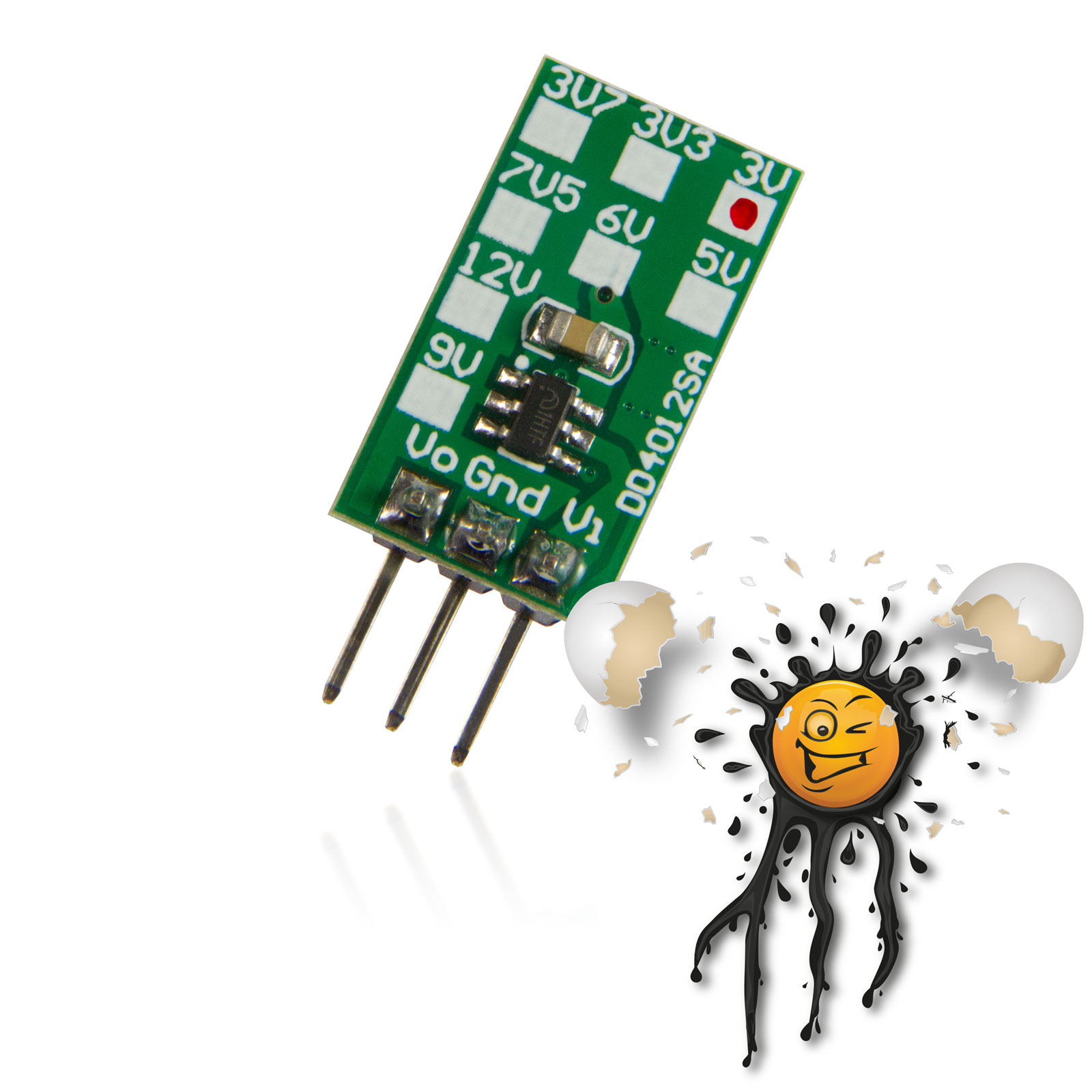

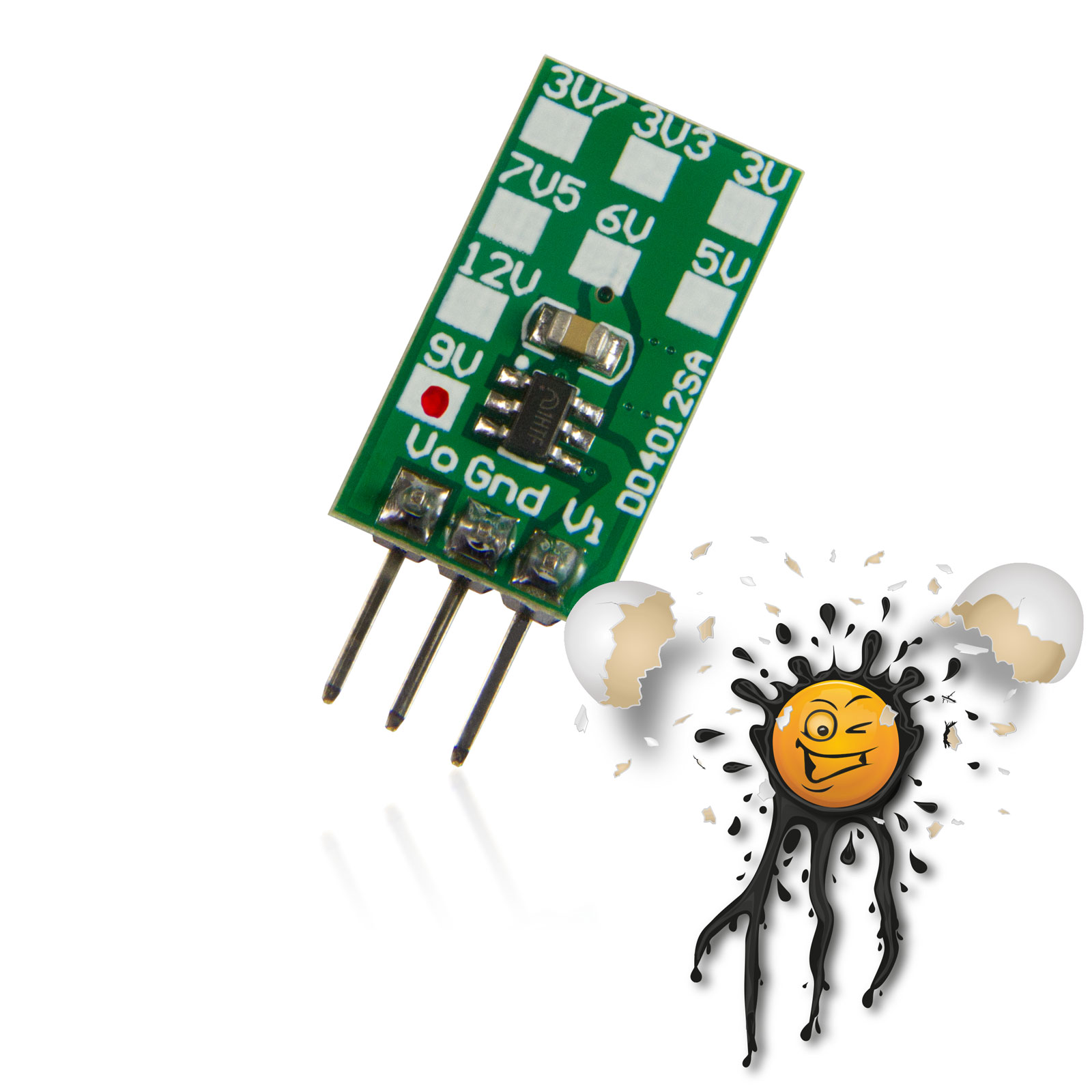

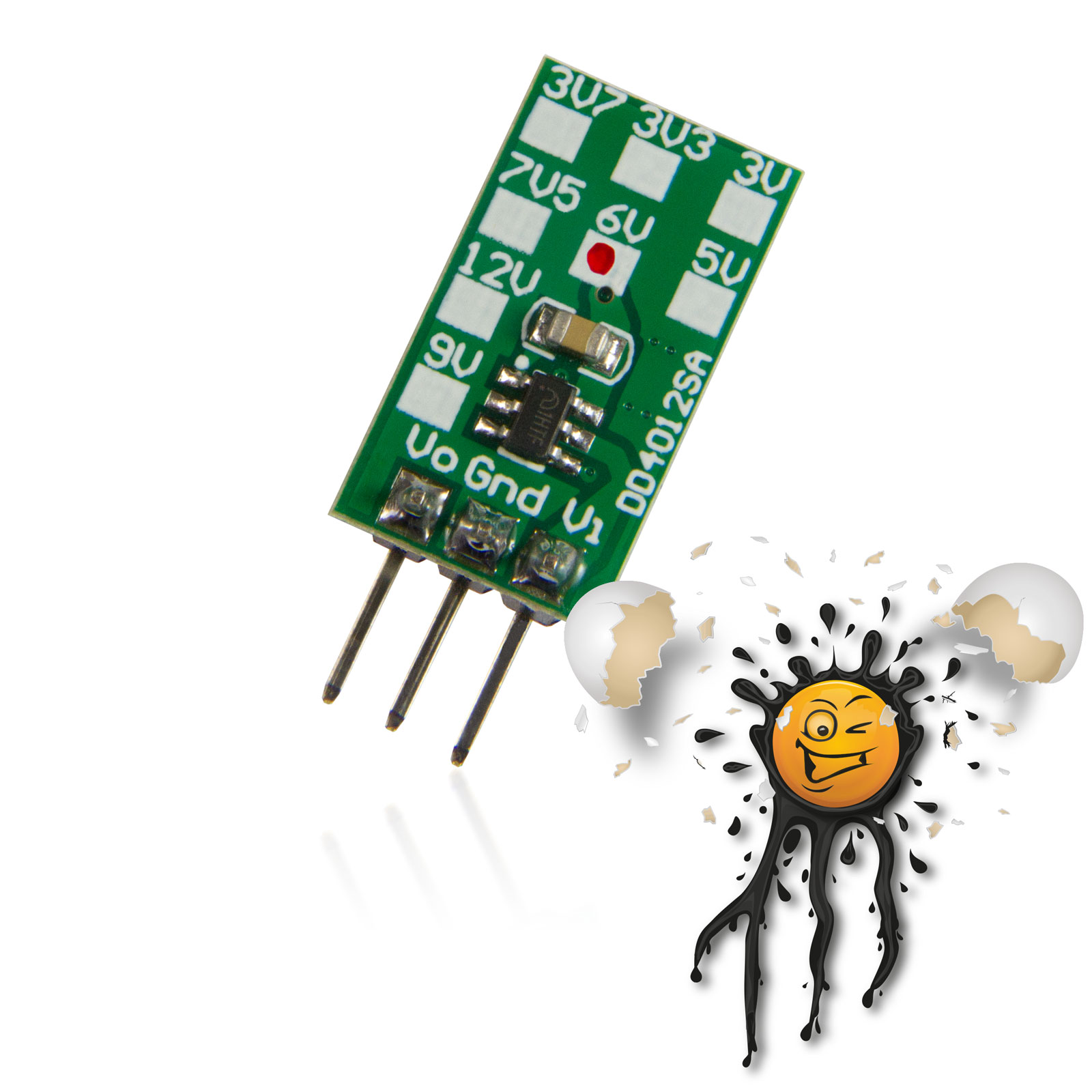

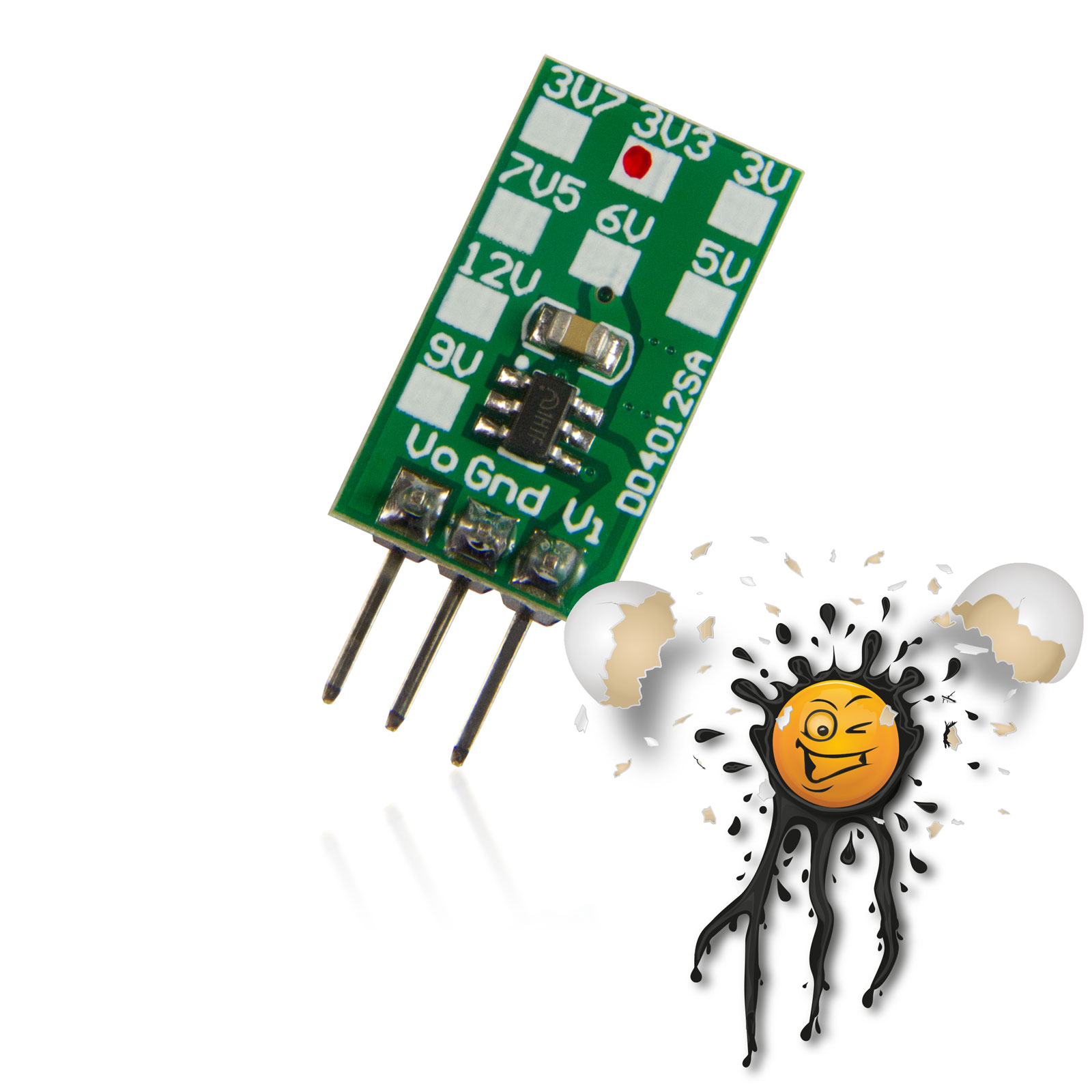

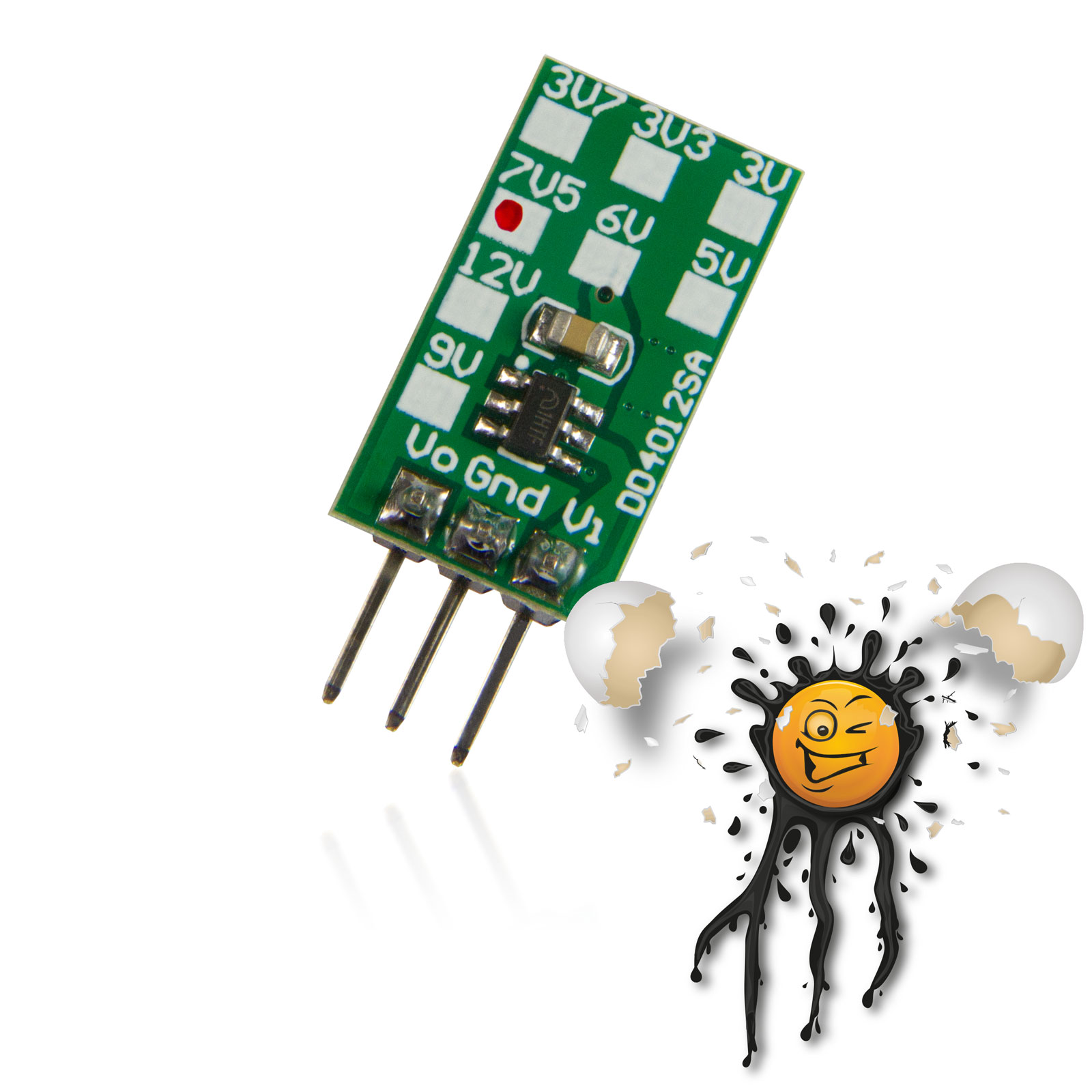

Der DD4012SA ist in folgenden Versionen verfügbar:

• 3V
• 3,3V
• 3,7V
• 5V
• 6V
• 7,5V
• 9V
• 12V

DD4012SA Spannungskonverter

Der DD4012SA leistet einen Ausgangsstrom von bis zu 1A.

Pinbelegung

VO Pin + Ausgangsspannung
GnD Pin – (Gnd) Eingangs- und Ausgangs- Spannung

VI Pin + Eingansspannung (5-40V)

Compared to typical Voltage Converter such as AMS1117, the DD4012SA Voltage Converter supports Input Voltage from 5-40 Volt.

The DD4012SA is available in 8 Versions:

• 3V
• 3.3V
• 5V
• 6V
• 7.5V
• 9V
• 12V

DD4012SA Voltage Converter

The DD4012SA supports a max. current up to 1A.

Pin connection

VO Pin + Output
Gnd Pin – (GND) Input and Output
VI Pin Input (5-40V)

DD4012SA step Down Converter Features:

• wide Input Voltage Range from 5-40V
• 550 KHz. Switching Frequency (typ.)
• up to 1A Constant Output Current Capability
• High efficiency 75-90%
• Excellent line and load regulation
• Quiescent current 1.5mA
• input under voltage protection
• Built in output short circuit protection function
