ESP32-C2 ESP8684 Mini WeMos USB-C 32-bit RISC-V Development Board

ESP32-C2 ESP8684 Mini WeMos USB-C 32-bit RISC-V 120 MHz 4MB Flash 272KB SRAM CH340 USB TTL Konverter Entwickler Development Board

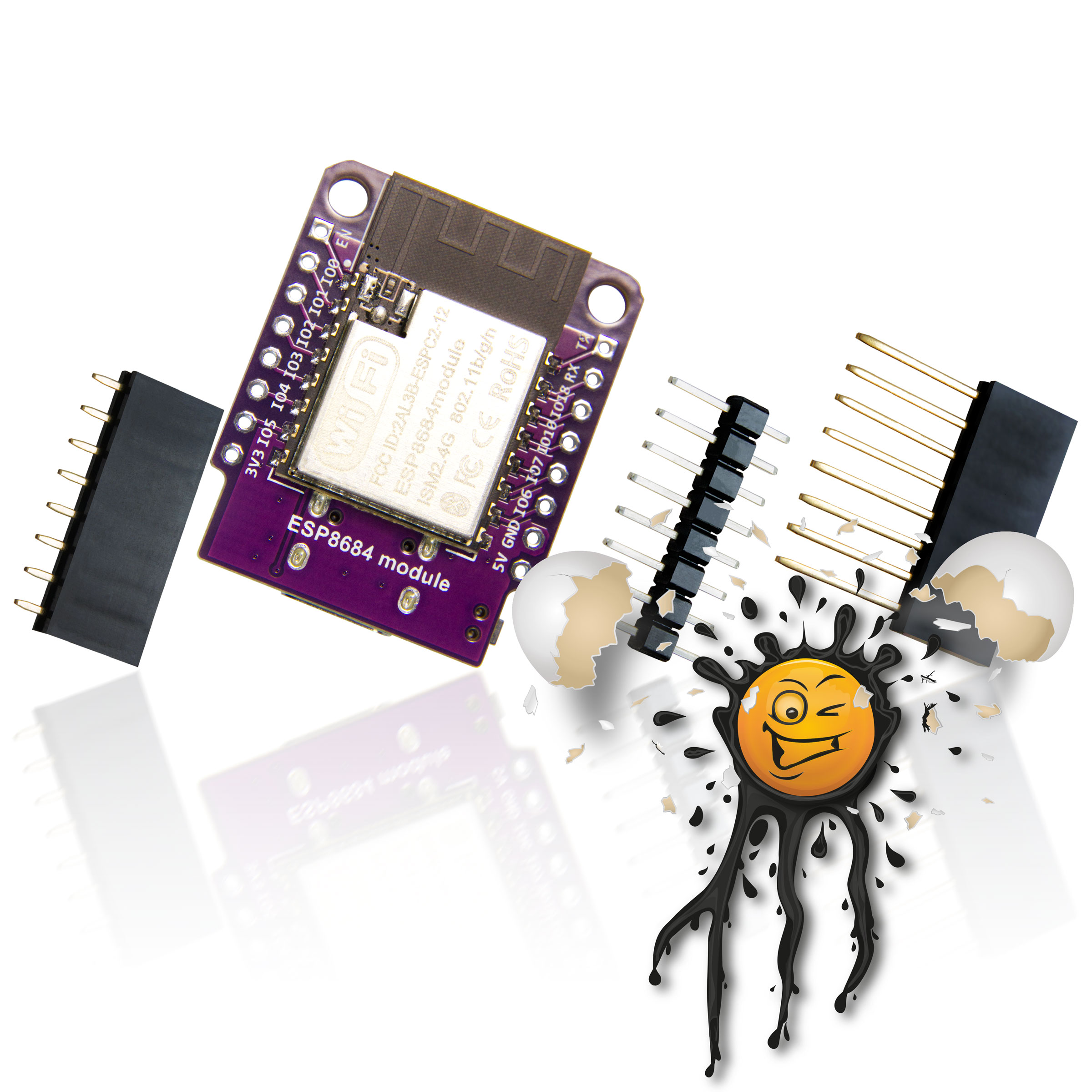

ESP32-C2 ESPC-C12 ESP8684 Mini development USB-C Board Set © androegg

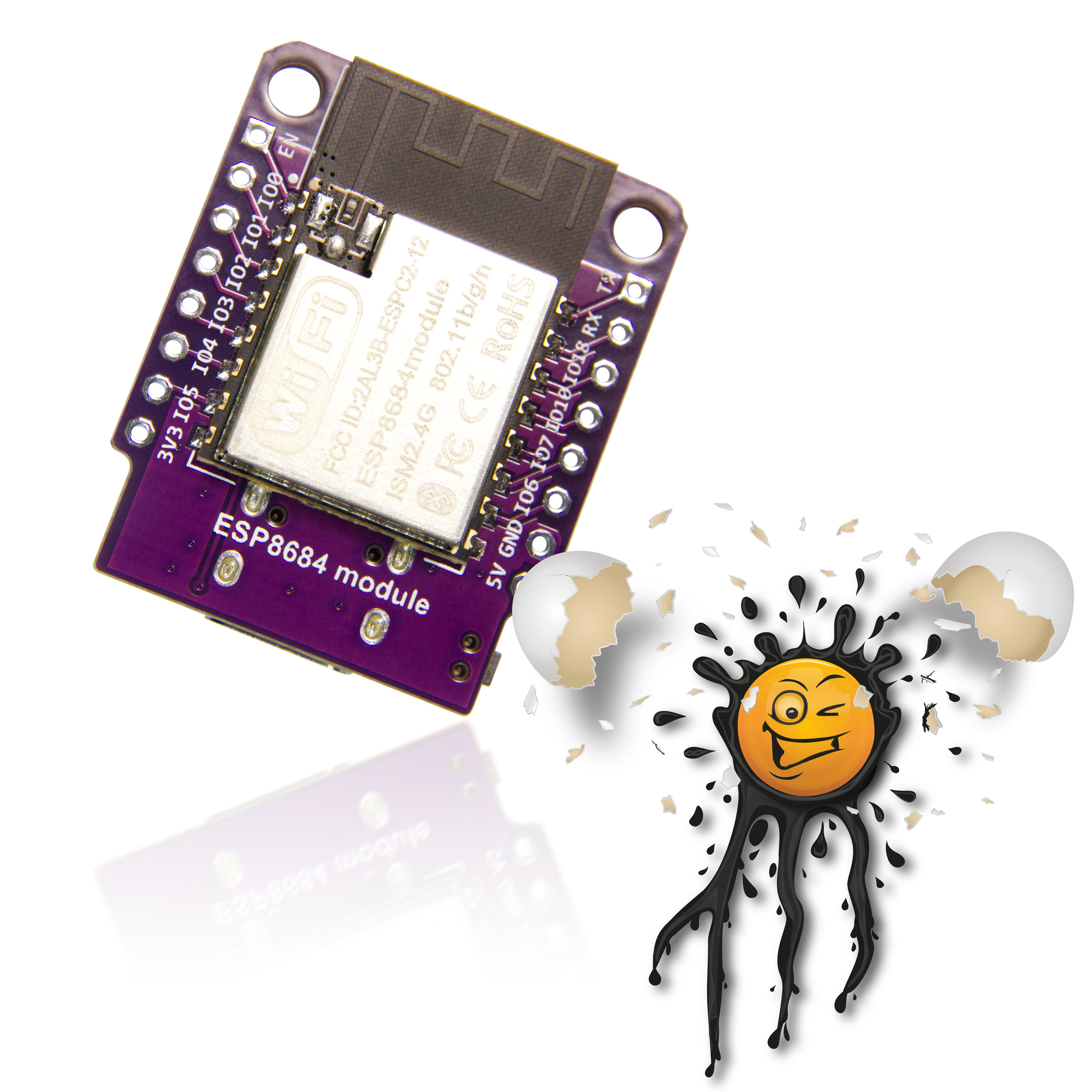

ESP32-C2 Mini development Board with ESPC-C12 Module © androegg

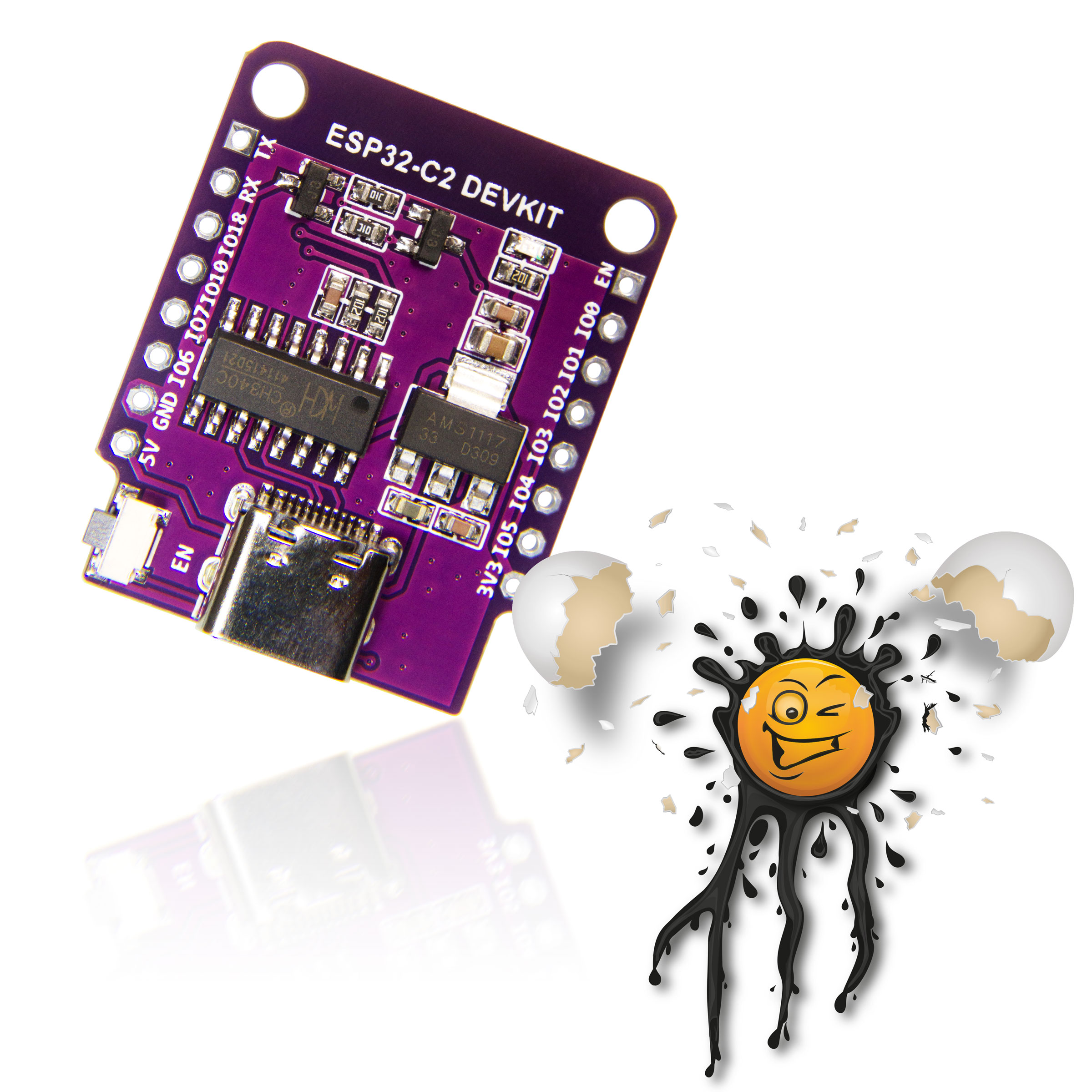

ESP32-C2 ESP8684 Mini development Board © androegg

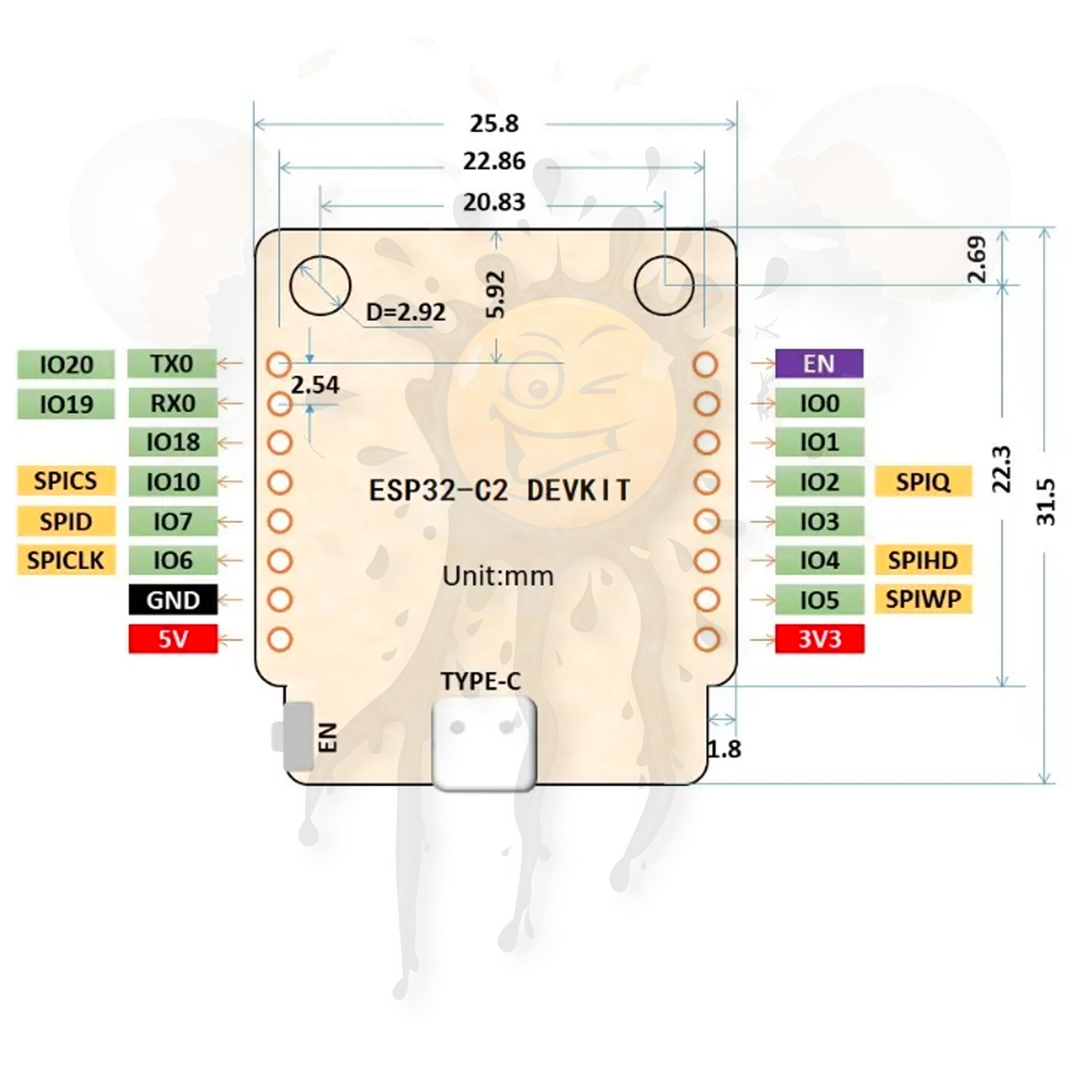

ESP32-C2 ESP8684 Mini development Board pinout © androegg

Das ESP32-C2 Mini USB-C Entwickler Board Set beinhaltet

• 1 Stück ESP32-C2 Mini USB-C Entwicklerboard
• 2 Stück Pinleiste
• 2 Stück Pinsockel kurz
• 2 Stück Pinsockel lang

Das ESP32-C2 Mini Entwicklerboard basiert auf dem ESPC2-12 Modul mit der ultra low power LeXin ESP8684 MCU von Espressif. Die neuartige LeXin ESP8684 32-bit single core MCU unterstützt 2,4Ghz IEEE 802.11 b/g/n Wlan und Bluetooth 5 (BLE) Standard.

Im Vergleich zu typischen ESP32 und ESP8266 basierenden Modulen im Wemos Formfaktor, wird hier der Flash Modus über GPIO19 (RX) aktiviert. Zum Flashen muss GPIO19 / RX bei der Spannungsversorgung auf LOW gezogen werden.

Der 32-Bit RISC-V Prozessor erreicht ein Taktfrequenz von bis zu 120 MHz und verfügt über 272KB SRAM (16KB Cache) und einem 576 KB ROM Speicher.

ESP32-C2 ESP8684 Mini Entwicklerboard

Zur direkten seriellen Anbindung über USB-C verfügt das ESP32-C2 Mini Modul über einen CH340 USB TTL Konverter.

Das ESP32-C2 Mini Modul unterstützt

• 802.11 b/g/n Standard
• WLan Transceiver
• Takfrequenz 120MHz
• 272KB SRAM
• 4MB / 32Mbit Flash
• 13 GPIO
• unterstützte Schnittstellen
  2 x UART,
  3 x SPI,
  1 x I2C Host,
  LED PWM Controller mit bis zu 6 Kanäle
  Universal DMA Controller
  1 x ADC 12-bit bis zu 5 Kanäle
  1 x Temperatur Sensor

• 1 pcs. ESP32-C2 Mini USB-C Development Board
• 2 pcs. pinheader
• 2 pcs. pin socket long version
• 2 pcs. pin socket short version

The ESP32-C2 Mini Development Baord is based on ESPC2-12 Module with a ultra low power LeXin ESP8684 MCU from Espressif. The LeXin ESP8684 32-bit single core MCU supports 2,4Ghz IEEE 802.11 b/g/n WiFi and Bluetooth 5 (BLE) standard.

Compared to typical ESP32 and ESP8266 Wemos Formfactor Modules Flash mOde must be initiated thru GPIO19 (RX). To activate Flash Mode GPIO19 / RX must be pulled LOW.

The 32-Bit RISC-V Processor with up to 120 MHz has 272KB SRAM (16KB Cache) and 576 KB ROM storage.

ESP32-C2 ESP8684 Mini Development Board

The ESP32-C2 Mini Module has an CH340 USB TTL Converter on board.

The ESP32-C2 Module supports

• 802.11 b/g/n Standard
• WLan Transceiver
• Frequency 120MHz
• 272KB SRAM
• 4MB / 32Mbit Flash
• 13 GPIO
• supported Interfaces
  2 x UART,
  3 x SPI,
  1 x I2C Host,
  LED PWM Controller mit bis zu 6 Kanäle
  Universal DMA Controller
  1 x ADC 12-bit bis zu 5 Kanäle
  1 x Temperatur Sensor

ESP32-C2 Mini Board Features:

• 5V Power Supply thru Micro USB-C Connector
• CH340 USB TTL Converter on Board (connected to USB-C)
• CPU and Memory:
  • • 32-bit RISC-V single-core processor, up to 120 MHz
  • • CoreMark® score: – 1 core at 120 MHz: 305.42 CoreMark; 2.55 CoreMark/MHz
  • • 576 KB ROM • 272 KB SRAM (16 KB for cache)
  • • In-package flash (see details in Chapter 1 ESP8684 Series Comparison)
  • • Access to flash accelerated by cache
  • • Supports flash in-Circuit Programming (IC
• WiFi
  • • IEEE 802.11 b/g/n-compliant
  • • Supports 20 MHz bandwidth in 2.4 GHz band
  • • 1T1R mode with data rate up to 72.2 Mbps
  • • Wi-Fi Multimedia (WMM)
  • • TX/RX A-MPDU, TX/RX A-MSDU
  • • Immediate Block ACK
  • • Fragmentation and defragmentation
  • • Transmit opportunity (TXOP)
  • • Automatic Beacon monitoring (hardware TSF)
  • • 3 × virtual Wi-Fi interfaces
  • • Simultaneous support for Infrastructure BSS in Station mode, SoftAP mode, Station + SoftAP mode, and promiscuous mode Note that when ESP8684 series scans in Station mode, the SoftAP channel will change along with the Station channel
  • • Antenna diversity
• Bluetooth
  • • Bluetooth LE: Bluetooth 5
  • • High power mode20 dBm
  • • Speed: 125 kbps, 500 kbps, 1 Mbps, 2 Mbps
  • • Advertising extensions
  • • Multiple advertisement sets
  • • Channel selection algorithm #2
  • • Internal co-existence mechanism between Wi-Fi and Bluetooth to share the same antenna
• Power Management Unit with four power mod
• Security
  • • Secure boot
  • • Flash encryption
  • • 1024-bit OTP, up to 256 bits for use
  • • Cryptographic hardware acceleration: – ECC – SHA Accelerator (FIPS PUB 180-4)
  • • Random Number Generator (RNG)
  • • Clock glitch filter
