FPM10A Fingerprint biometrischer Sensor Modul

FPM10A Fingerprint biometrischer Sensor Modul 3,3-6V seriell UART ESP8266 Arduino

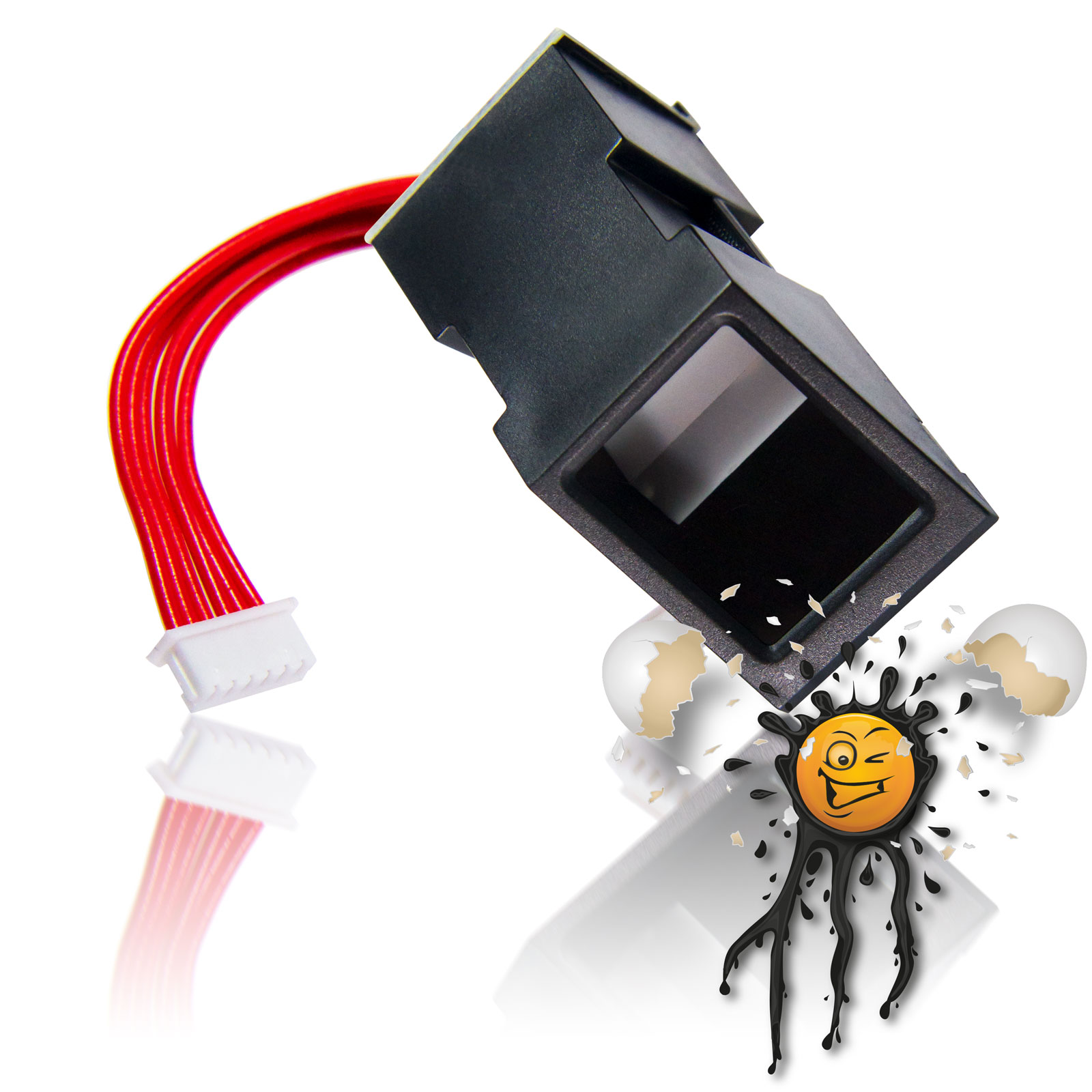

Fpm10a Fingerprint Module incl. 5 core wire 100 mm© androegg

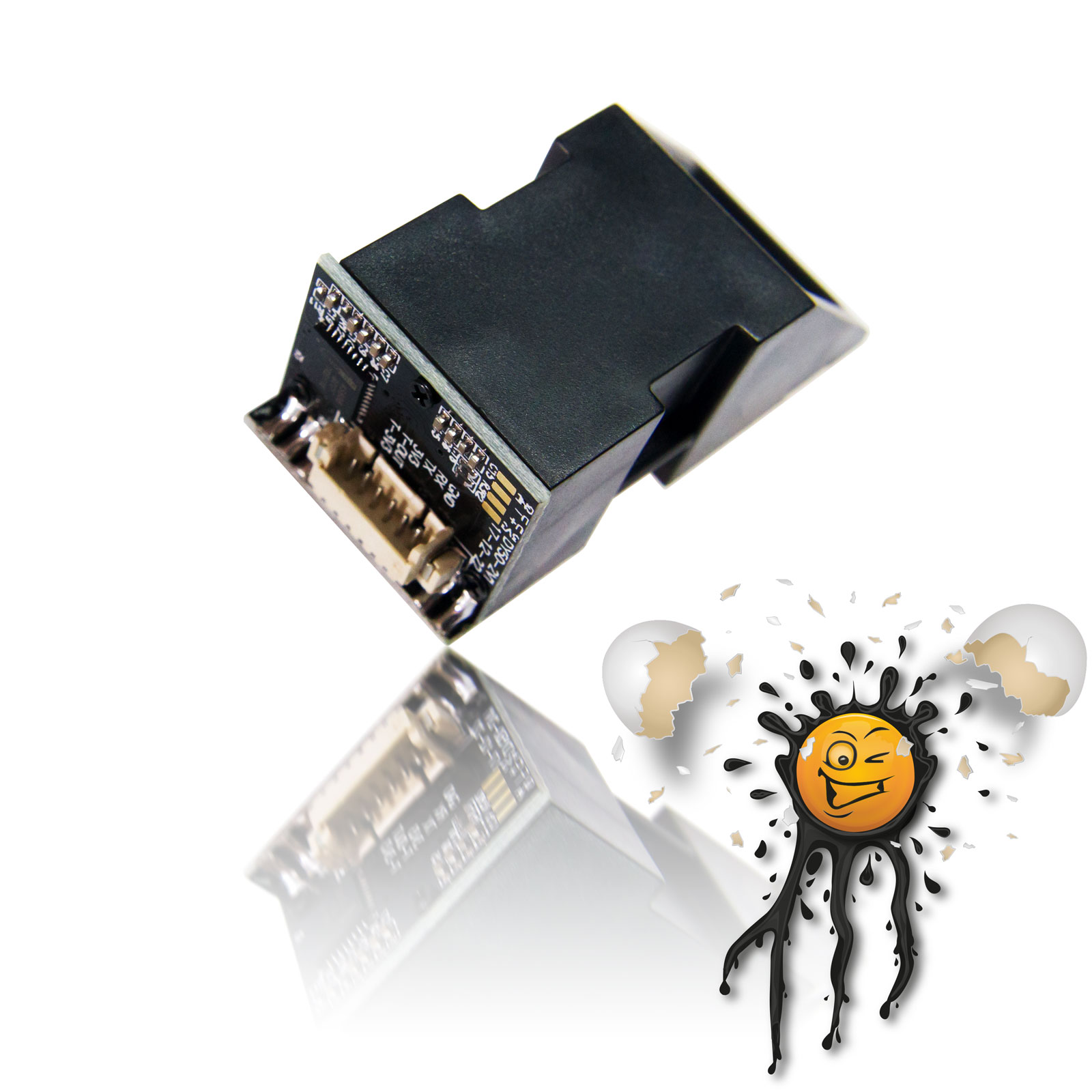

Fpm10a Fingerprint biometric Sensor Module © androegg

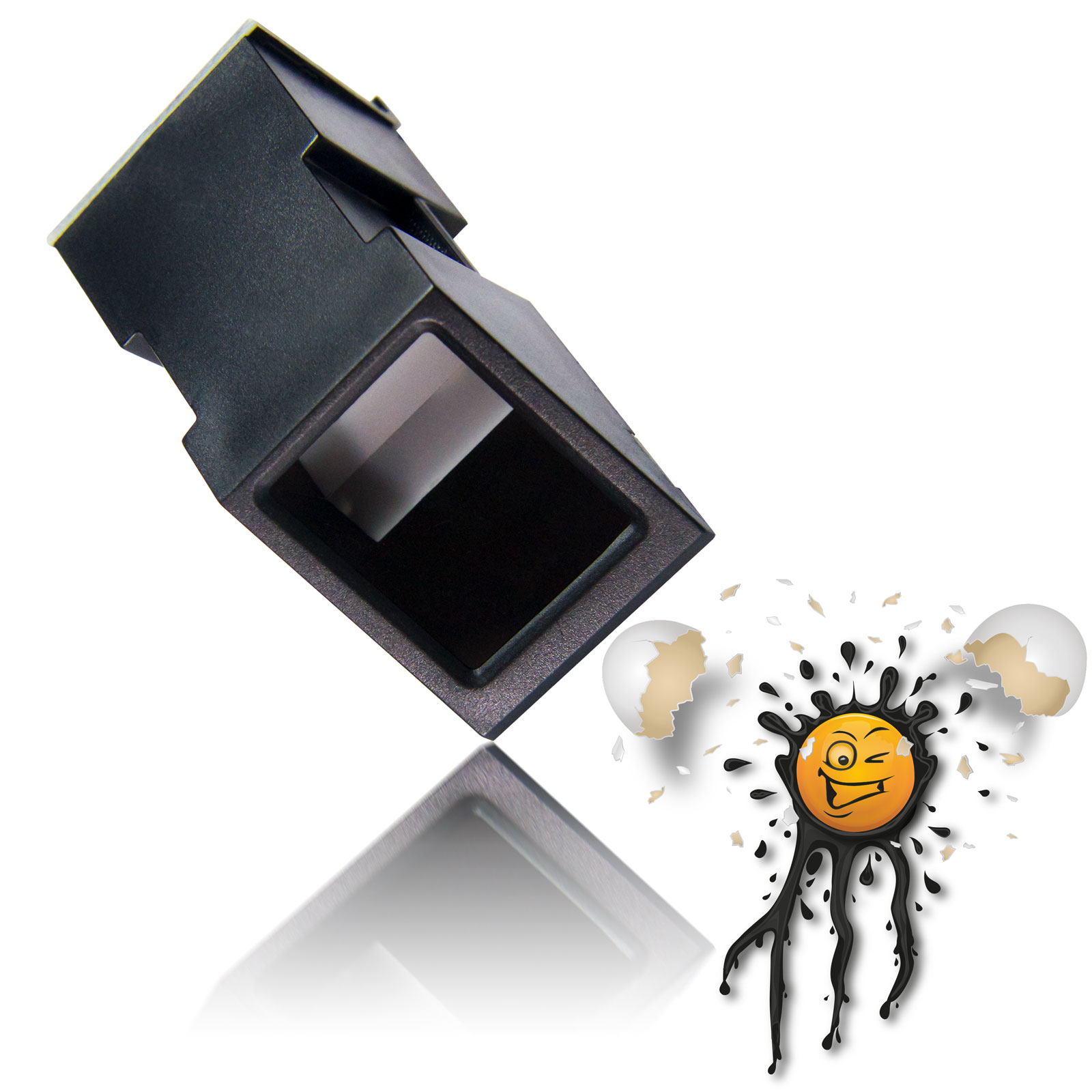

3.3V – 6V Fingerprint UART Sensor Module © androegg

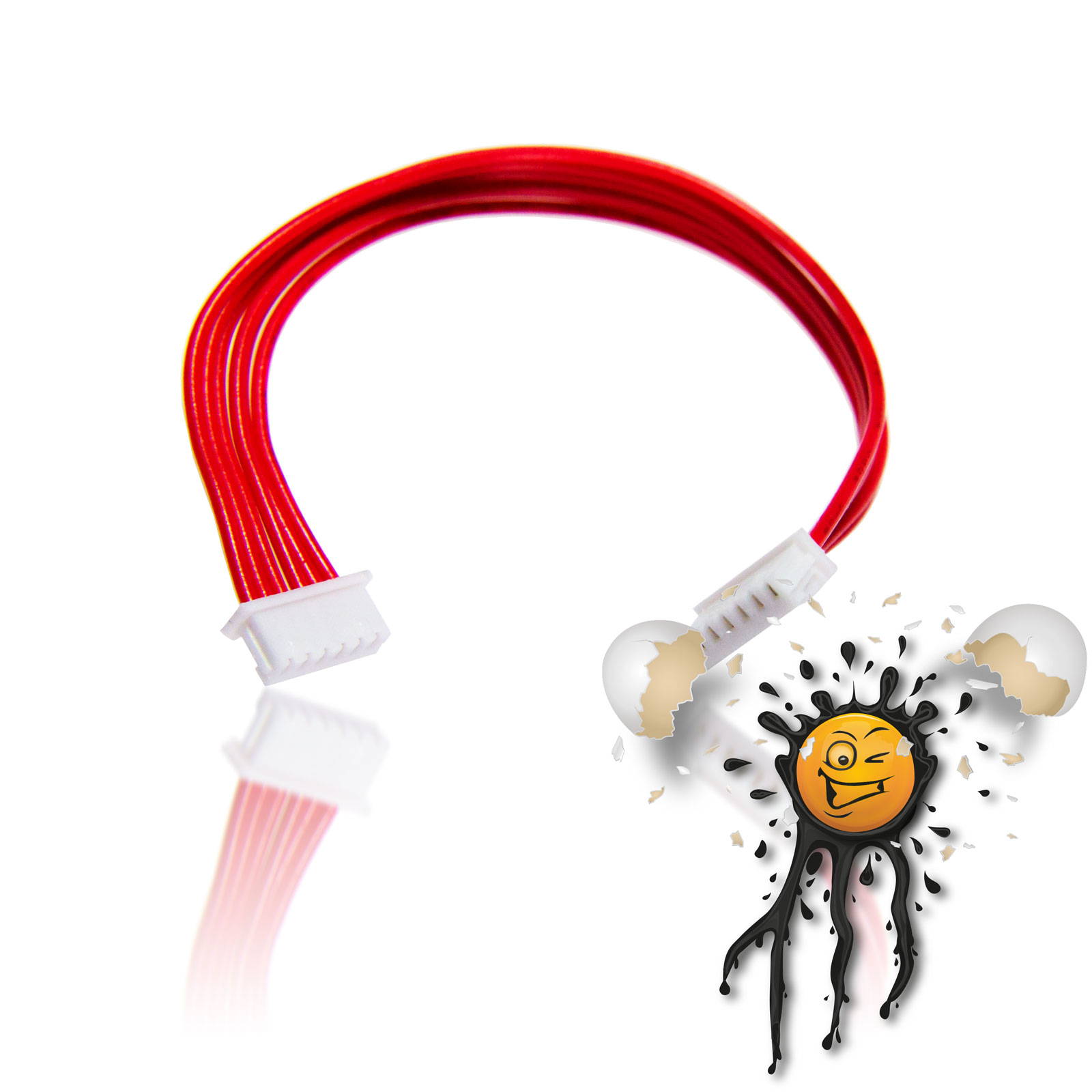

Fingerprint Module 5 core wire 10 mm© androegg

• eine serielle / UART Schnittstelle
• einen integrierten Image Buffer zur Ablage von Fingerabdrücken
• 5 Sicherheitslevel
• 5 – poligen Anschluss (Kabel 100 mm im Lieferumfang enthalten)

1. VCC 3,3 – 6V
2. GND
3. TXD
4. RXD
5. NC

Für den FPM10A Fingerprint Sensor sind

• Arduino Library
• Testsoftware (Windows steht auf unserer Internetseite zum Download bereit)
• sowie serielles Protokoll

verfügbar (Datenblatt inkl. seriellem Protokoll steht auf unserer Internetseite zum Download bereit)

Zur biometrischen Erkenung nutzt der FPM10A eine interne Bildverarbeitung mit Hilfe eines DSP (Digital Signal Processor). Die Vergleichsprüfung (false / true) erfolgt dabei in unter 1 Sekunde bei einer Abweichung von maximal 0,001%.

Biometrischer Fingerprint Sensor

Der FPM10A erlaubt das interne Speichern von 120 zu 880 Fingerabdrücken (je nach gewähltem Sicherheitslevel).

The biometric Fingerprint Detector Module supports

• serial UART protocol
• an integrated Image (Fingerprint) Buffer
• 5 security levels
• 5 pin connector (100 mm wire incl.)

1. VCC 3,3V – 6V
2. GND
3. TXD
4. RXD
5. NC

The FPM10A Fingerprint Module can be operated with

• Arduino Library
• Testsoftware (windows download available on our website)
• serial Protocoll (datasheet and protocoll available on our website)

The biometric Detection of the FPM10A is based on integrated image processing thru DSP (Digital Signal Processors). The fingerprint comparsion is < 1 Second with an aberration max. 0.001%.

biometric fingerprint sensor

From 120 up to 880 fingerprints (based on selected security level) could be stored.

FPM10A Fingerprint Modulet Features:

• Supply power ： DC 3.3 ~ 6V
• Supply current ：
  Working current ： 100mA typ.
  Peak current ： 150mA Fingerprint
• image record time ： <0.5 second
• Window area ： 14 X 18 mm
• Matching mode ：
  Compared method (1:1)
  Searching method (1:N)
• Signature file ： 256 byte
• Template file ： 512 byte
• Storage capacity ： 120/375/880 pieces
• Security level ： 5 levels （ from low to high ： 1, 2, 3, 4 and 5 ）
• False accept rate (FAR) ： <0.001% (security level is 3)
• FRR ： <0.1% (security level is 3 ）
• Searching time ： <1.0 second (when doing 1:1000 ， average)
• PC interface ： UART (TTL logical level ）
• Communication baud rate (UART) ： (9600 ╳ N)bps when N=1-12 （ default N=6 ， i.e., 57600bps ）
• Working environment ：
  Temperature ： -20° C -+40° C
  Relative humidity ： 40%RH － 85%RH (No condensation)
• Storage environment ：
  Temperature ： -40° C － +85° C Relative humidity ： <85%H （ No condensation ）
• Dimensions (LXWXH) :
  Fingerprint sensor ： 56 x20 X 21.5mm
  Split mode ： Module ： 42 X 25 X 8.5mm (installation dimensions ： 31.5 x19 mm )
  One-in mode ： 56 X 20 X 21.5mm
