FSR Ks0309 Dünnschicht Druck Widerstand Sensor

FSR Ks0309 Dünnschicht Druck Widerstand Force Sensitive Resistor Thin Film Pressure Sensor Modul analog 3,3-5V

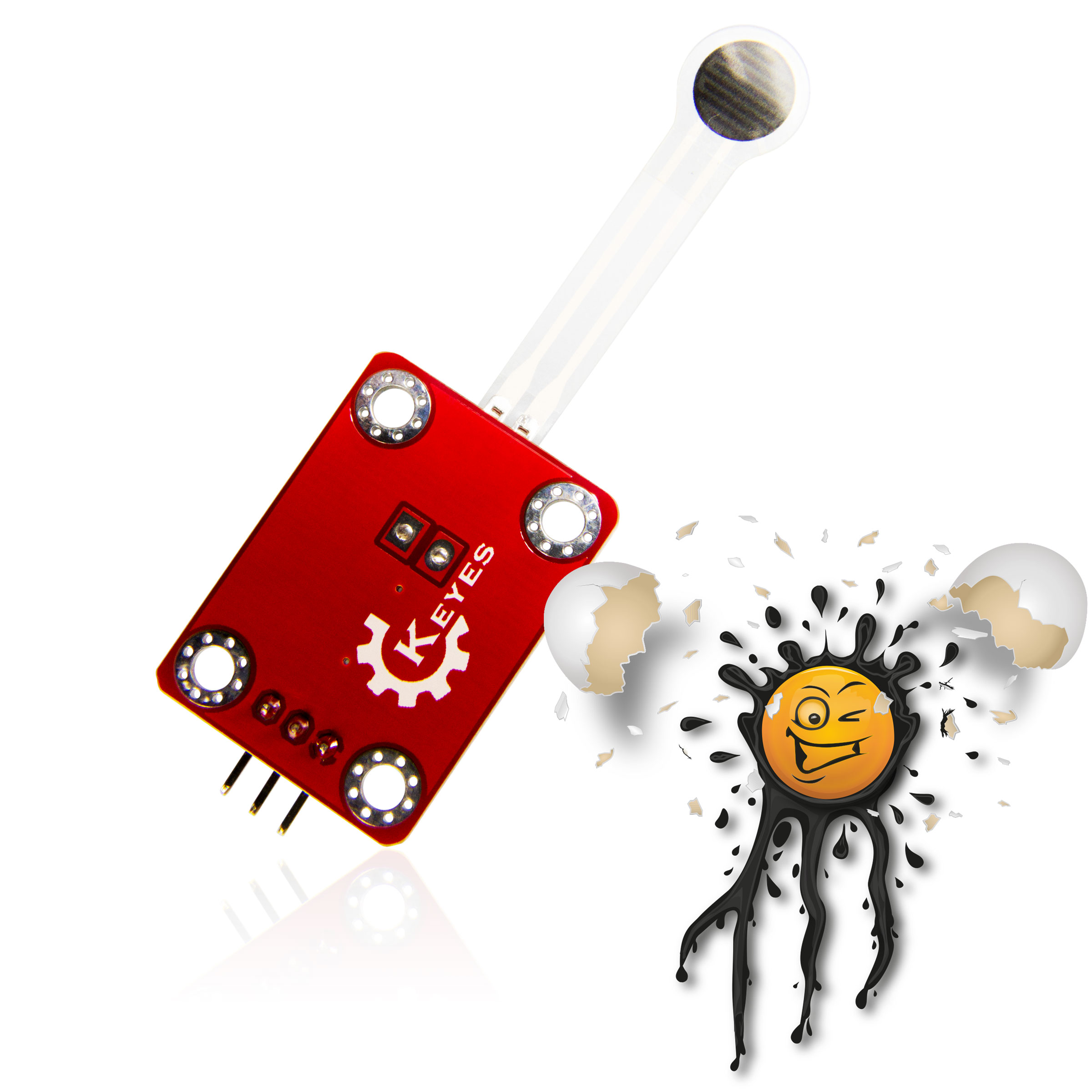

FSR Force Sensitive Resistor Thin Film Pressure Sensor Module © androegg

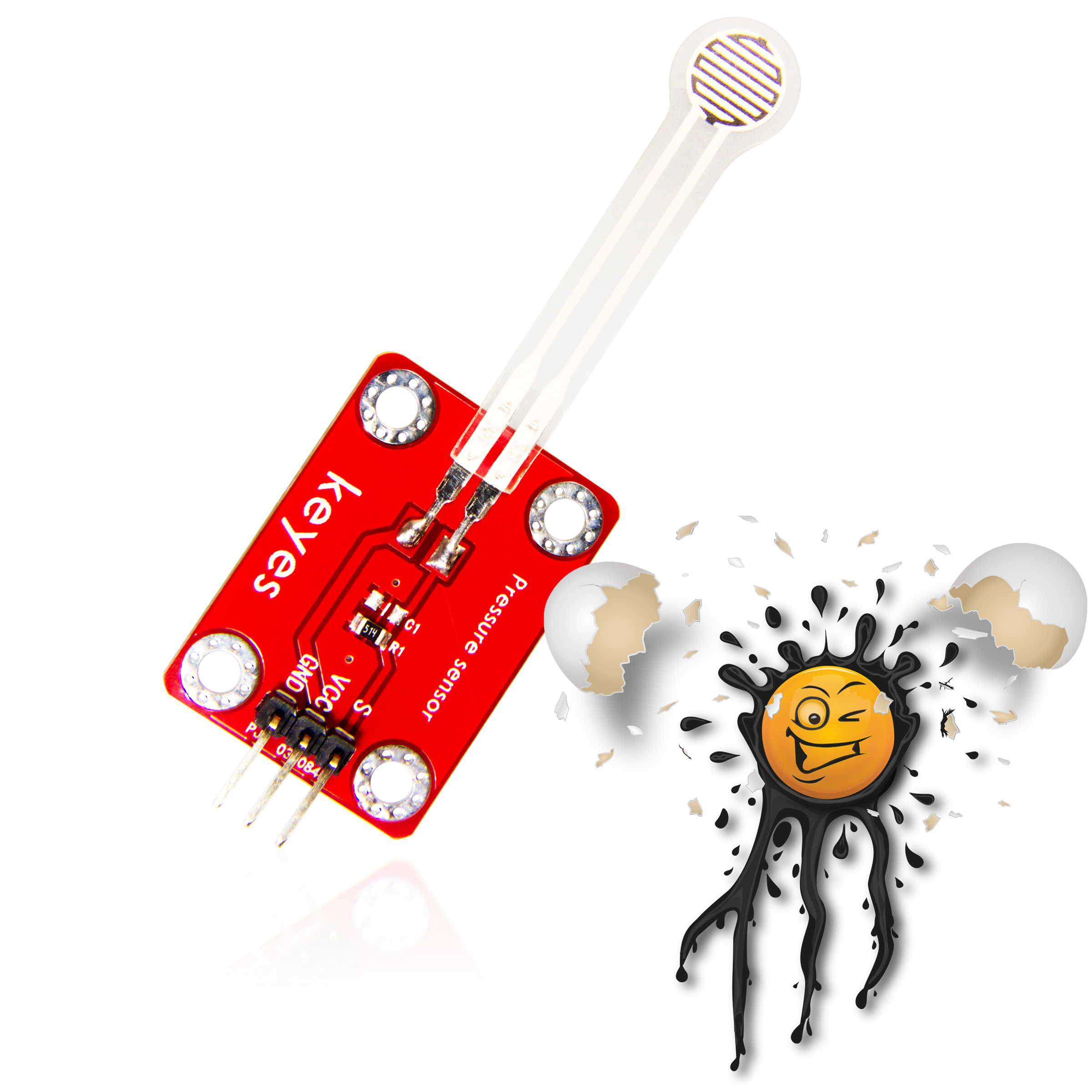

KS0309 Pressure Sensor Module © androegg

Das FSR Modul basiert auf einem analgen Dünnschicht Widerstand zur Erfassung mechanischer Kraft / Druck.

Der Sensor selbst basiert auf einem flexiblen, druckempfindlichen Material, wasserdicht verpackt in einem ca. 0,25 mm dicken Film.

Das Messprinzip ist denkbar einfach, desto höher der mechanische Druck, desto geringer der Widerstand / höher die Signalspannung.

analoger Dünnschicht Druck Sensor

Die Signalumsetzung erfolgt typischerweise in Kombination mit einer MCU wie beipielsweise

• Arduino
• STM
• ESP32
• ESP8266

über einen analogen Signaleingang / ADC Analog Digital Converter.

The thin film pressure Module is based on a FSR Force Sensitiv Resistor for pressure detection.

The FSR Force Sensitiv Resistor is based on nano pressure-sensitive material in an ultra-thin film pad (< 0.25 mm).

When the sensor detects pressure, the resistance of sensor will decrease and the signal voltage will increase.

thin film pressure Module

The FSR Module is typically used in combination with a MCU such as

•  Arduino
• STM
• ESP32
• ESP826

thru analog input analog digital Signal conversion.

Thin Film Pressure Sensor Module Features:

• Working Voltage：DC 3.3V—5V
• Range：0-0.5KG
• Thickness：＜0.25mm
• Active area: 7.5mm
• Response Point：150g
• Repeatability：＜±9.7%（60% load）
• Consistency：soil 10%
• Durability：＞1 million times
• Initial Resistance：＞100MΩ (no load)
• Response Time：＜1ms
• Recovery Time：＜15ms
• Working Temperature：﹣20℃ to 60℃
