INA282 Strom Current Leistungs Power 2,7V-18V ADC Sensor Modul

INA282 Strom Current Leistungs Power 2,7V-18V ADC Sensor Modul ESP8266 Arduino

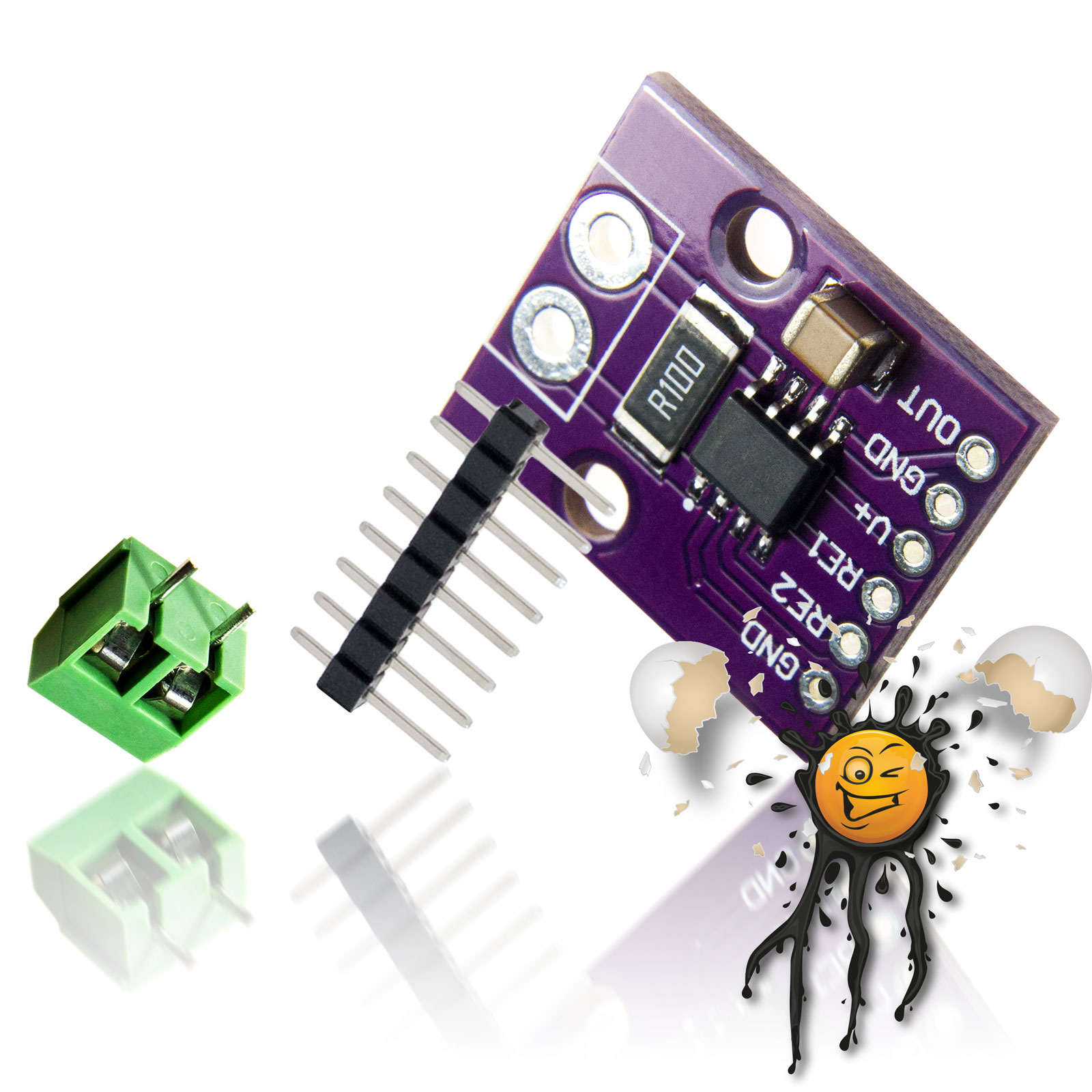

INA282 analog high/low side Current- Sensor incl. Pin Header and Screw Connector © androegg

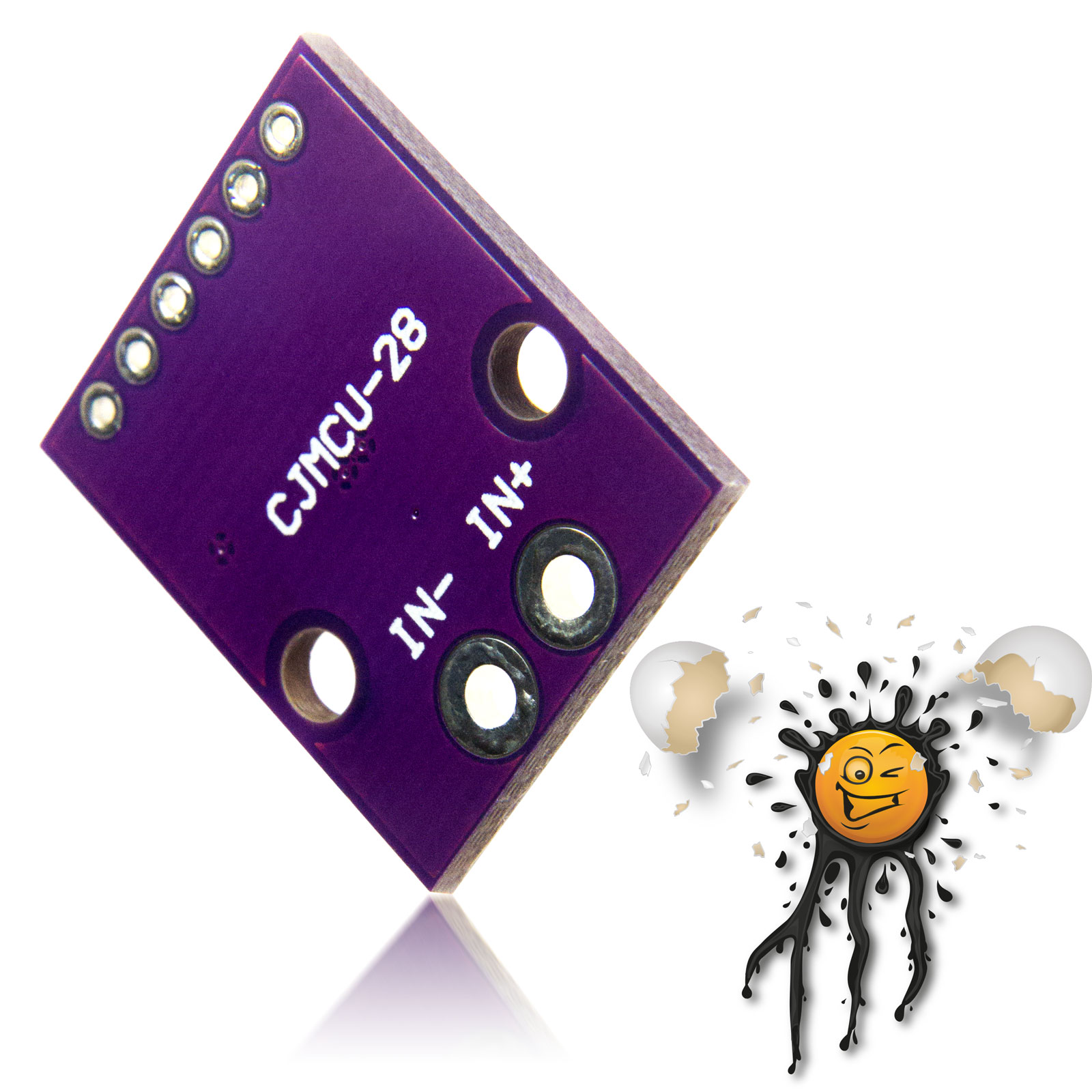

INA282 Current- Sensor Module © androegg

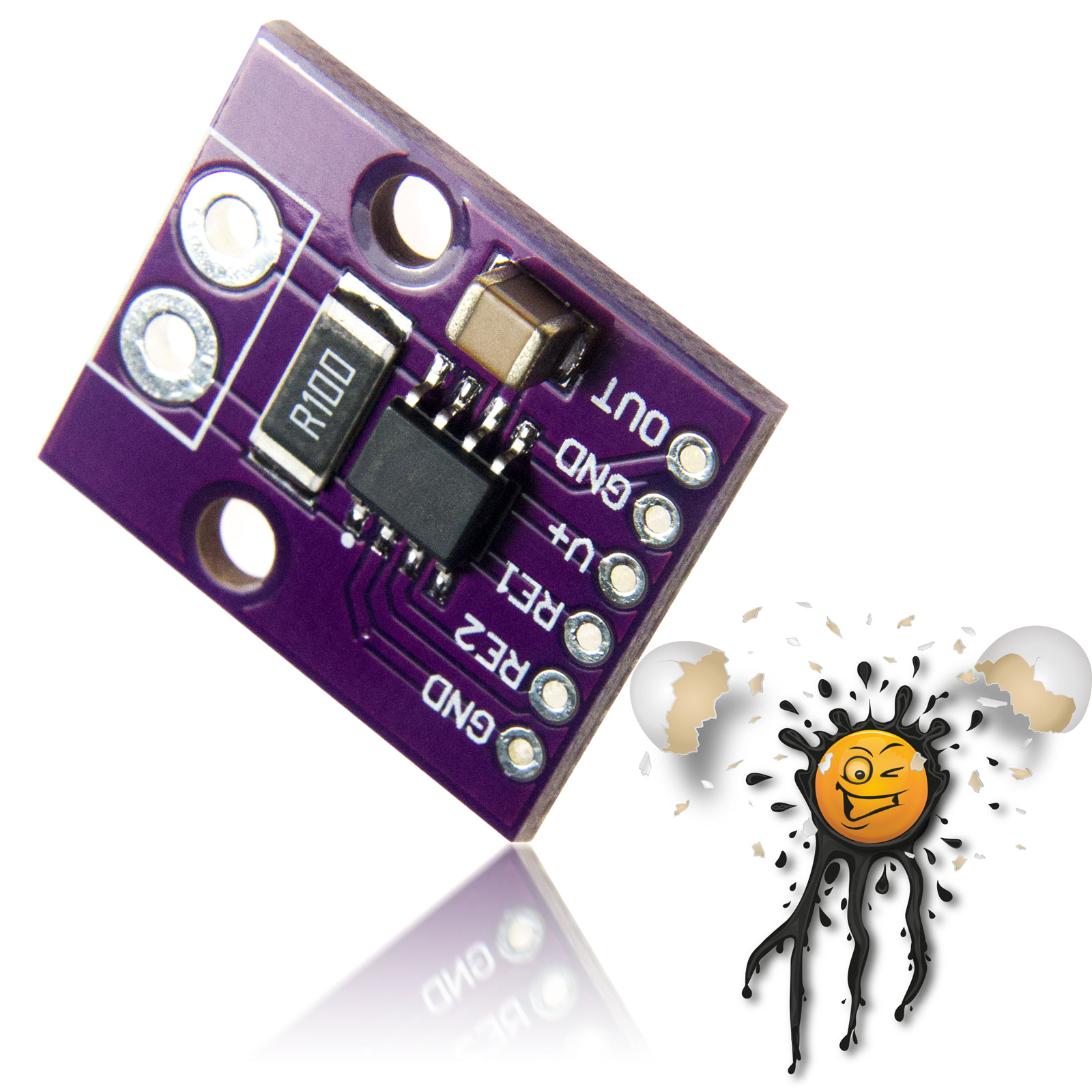

INA282 DC Power Sensor Module Board © androegg

Der Lieferumfang des INA282 Strom- Leistungs- Sensor Moduls beinhaltet

•  1 Stück INA282 Sensor Board
• 1 Stück Pinleiste
• 1 Stück Schraubklemme 2-polig

Der Strom- Spannungs- Sensor basiert auf INA282 von Texas Instruments. Der INA282 erlaubt eine Messung von

•  einer Spannung bis zu 80V

Das INA282 Sensor Modul erlaubt Eingangsspannungen von 2,7V bis 18V und kann mit einer Vielzahl von MCU’s wie

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• uvm.

kombiniert werden.

Strom Leistungs Sensor

Die Signalausgabe des INA282 erfolgt analog und kann mittels ADC interpretiert werden.

The INA282 Current- Power- Module Sensor incl.

•  1 piece INA282 Sensor Board
• 1 piece Pin Header
• 1 piece screw connector

The Current- Voltage- Sensor is based INA282 from Texas Instruments. The INA282 supports

•  Voltage measurement up to 80V

The INA282 uses a single 2.7V – 18V power supply to operate in combination with

• Arduino
• ESP8266
• ESP8285
• ESP32
• STM32
• STC
• etc.

current Power Sensor

The INA282 Sensor Module is a analog current shunt and power monitor.

INA282 Current Voltage Sensor Features:

• Supply Voltage 2.7 – 18V
• Supply Current 900 µA (max.)
• Wide Common-Mode Range: -14V to +80V
• Offset Voltage: ±20uV
• CMRR: 140dB
• Accuracy: ±1.4% Gain Error(Max)
• 0.3 uV/℃ Offset Drift
• 0.005%/℃ Gain Drift(Max)
• 50V/V
