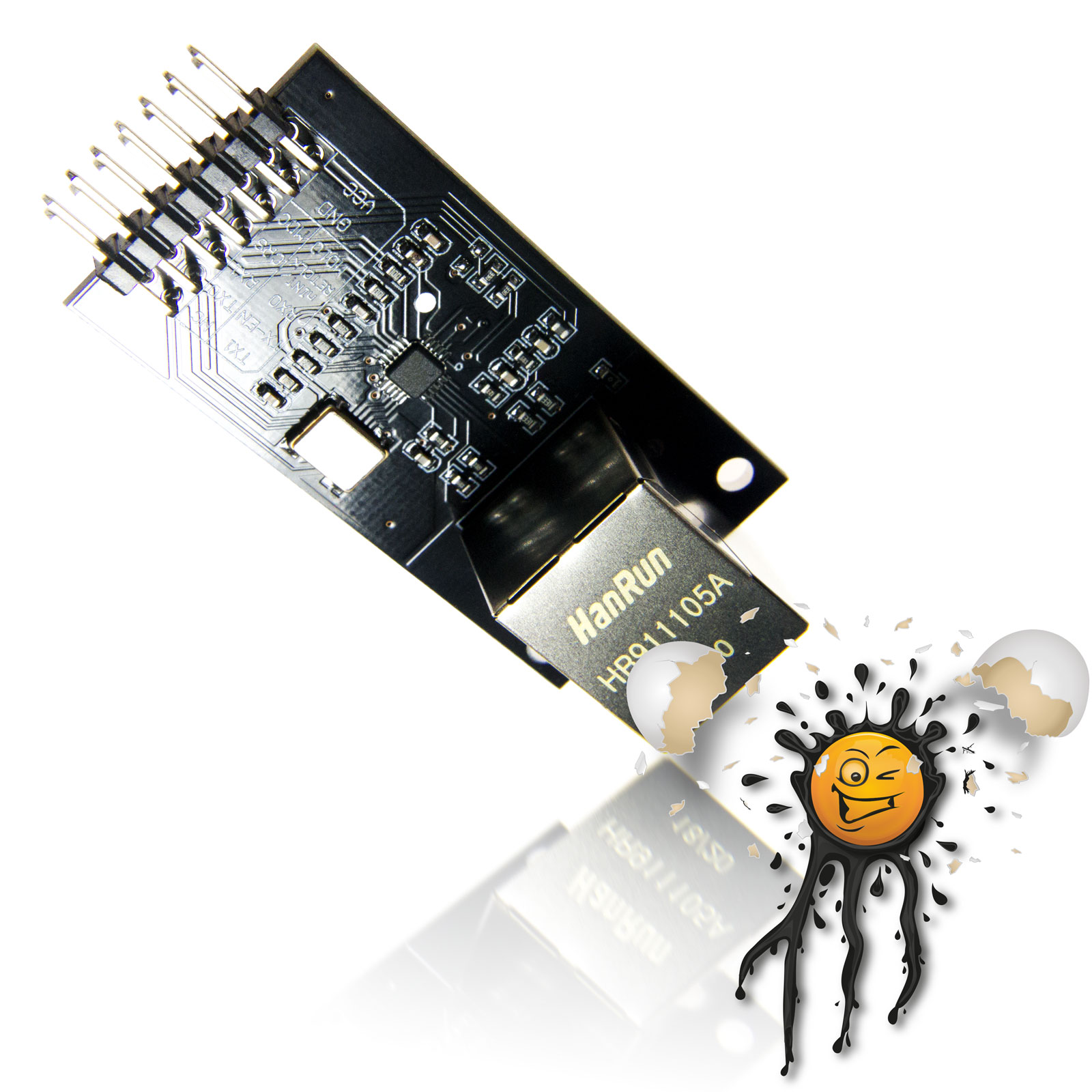

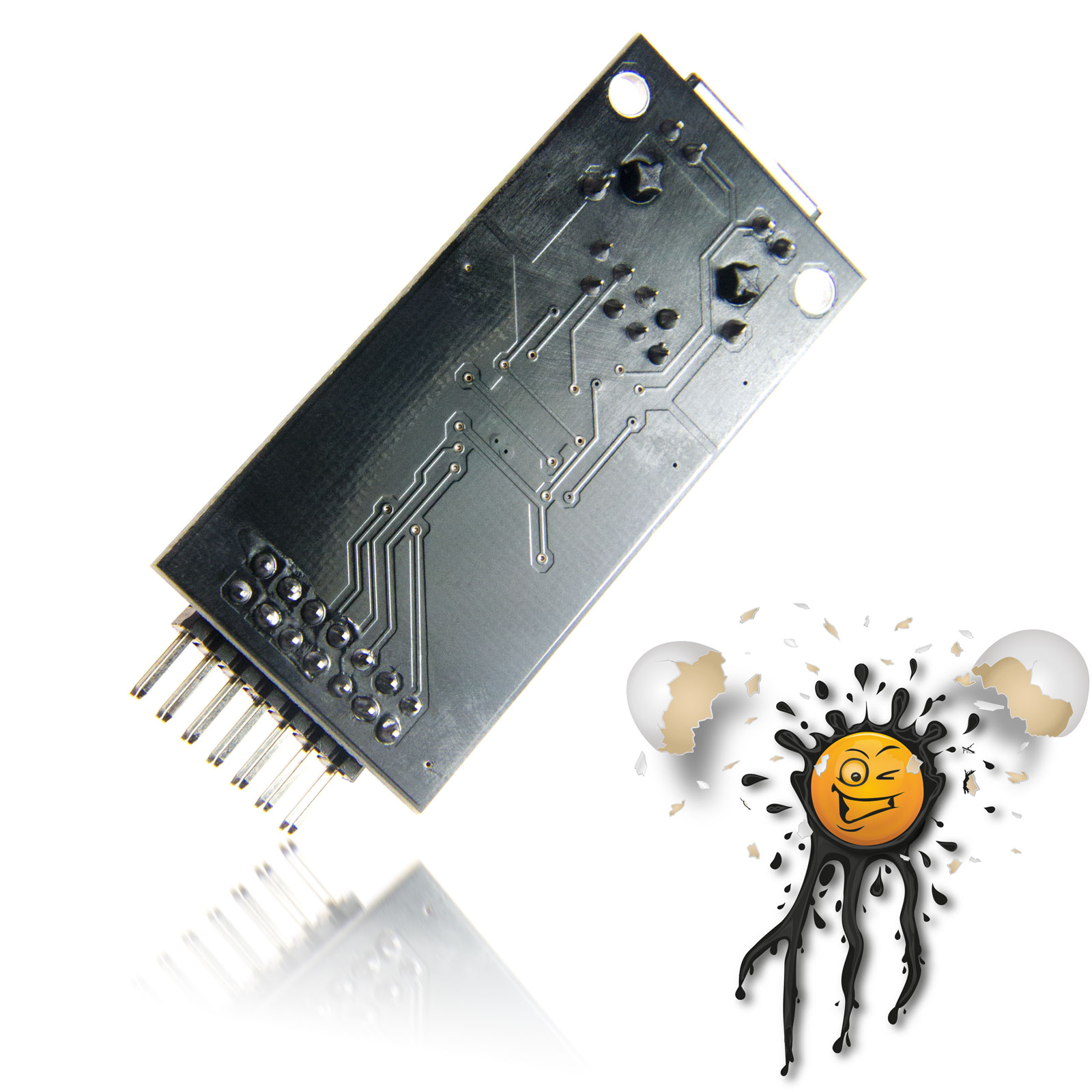

Das LAN8720 Ethernet Modul ist ein low-power 10BASE-T / 100BASE-TX PHY (Physical Layer) Sendeempfänger mit variabler Signalspannung. Das LAN 8720 Ethernet Modul entspricht dem IEEE 802.3-2005 Standard und unterstützt Ethernet MAC mittels standard RMII Schnittstelle.

Das LAN8720 Ethernet Modul unterstützt sowohl 10Mbps (10BASE-T) als auch 100Mbps (100BASE-TX). Das LAN8720 Modul detektiert dabei automatisch die bestmögliche Übertragungsrate. Mittels HP Auto-MDIX kann selbst eine direkte Netzwerkverbindung mittels einem Cross-Over LAN Kabel hergestellt werden.

LAN Ethernet PHY Schnittstellen Modul

Gemäß dem IEEE 802.3-2005 Standard sind sämtliche digitalen Pins bis zu 3,6V tollerant. Mittels dem integriertem Spannungsregler (3,3V auf 1,2V) kann das LAN8720 Ethernet Modul mit einer typischen 3,3V Spannungsversorgung betrieben werden.

The LAN8720 Module is a low-power 10BASE-T / 100BASE-TX physical layer (PHY) transceiver with variable I/O voltage that is compliant with the IEEE 802.3-2005 standards

The LAN8720 Ethernet Module supports communication with an Ethernet MAC via a standard RMII interface. It contains a full-duplex 10-BASE-T/100BASE-TX transceiver and supports 10Mbps (10BASE-T) and 100Mbps (100BASE-TX) operation. The LAN8720 Ethernet Module implements auto-negotiation to automatically determine the best possible speed and duplex mode of operation. HP Auto-MDIX support allows the use of direct connect or cross-over LAN cables.

LAN Ethernet PHY Intreface Module

Per IEEE 802.3-2005 standards, all digital interface pins are tolerant to 3.6V. The LAN8720 Ethernet Module can be configured to operate on a single 3.3V supply utilizing an integrated 3.3V to 1.2V linear regulator.

LAN8720 Ethernet Module Features:

• High-Performance 10/100 Ethernet
  – Physical Layer Transceiver (PHY)
  –
  Supports single 3.3V supply
  – CompliantwithIEEE802.3/802.3u(Fast Ethernet)
  – Compliant with ISO 802-3/IEEE 802.3 (10BASE-T)
  – Loop-back modes
  – Auto-negotiation
  – Automatic polarity detection and correction
  – Link status change wake-up detection
  –
  Supports the reduced pin count RMII interface
• Supports HP Auto-MDIX
• Onboard chip package: 24-pin QFN (4×4 mm) Lead-Free RoHS Compliant package
• Flexible Power Management Architecture
• Integrated 1.2V regulator
  –
  I/O voltage range: +1.6V to +3.6V
  – supports singl 3.3V power supply
  – Integrated power-on reset circuit
