MAX98357A I2S DAC Class D Mono Verstärker Modul

MAX98357A I2S DAC Class D Mono Verstärker Amplifier Modul ESP8266 ESP32 Arduino MKR1000 MKR Zero Raspberry

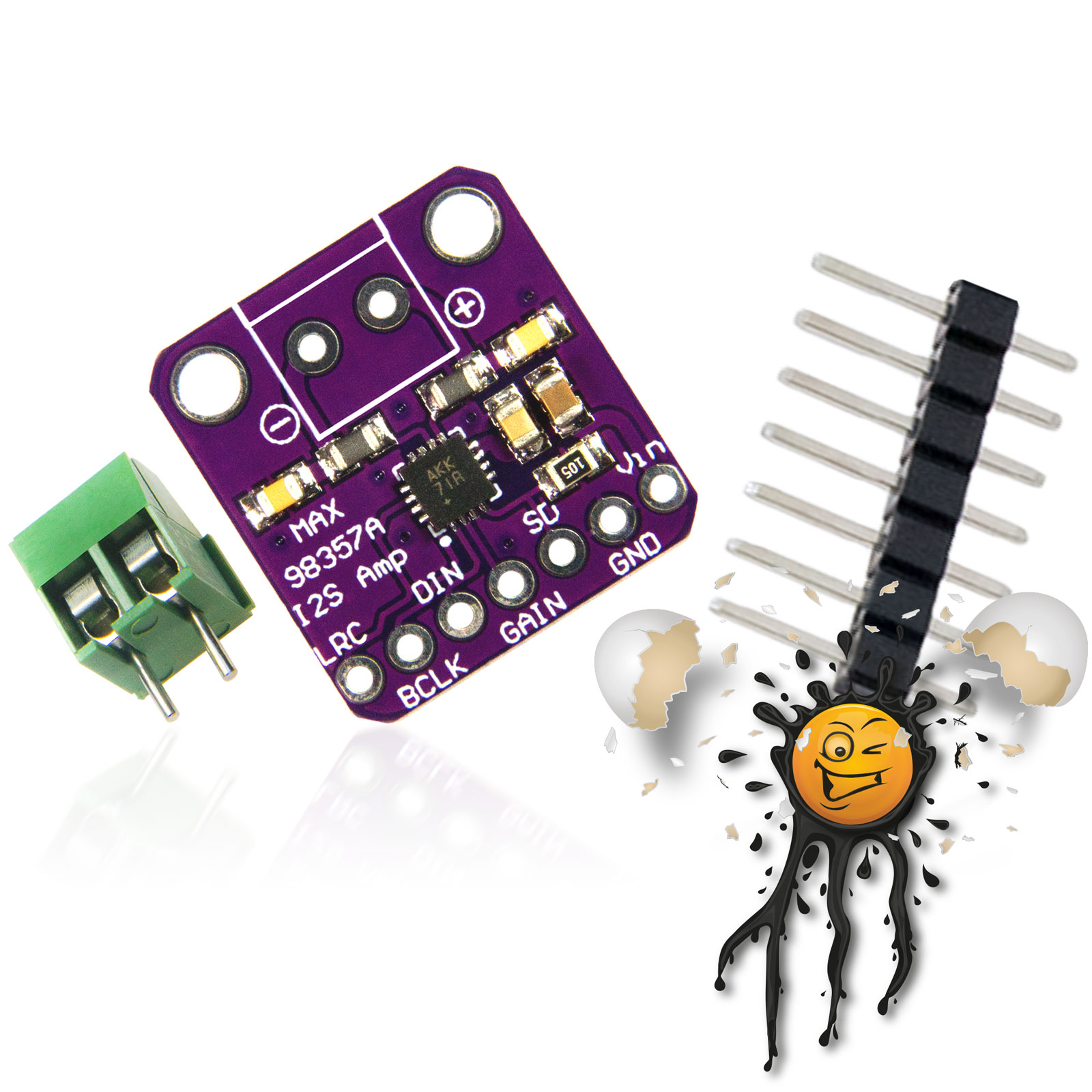

MAX98357A I2C DAC Amplifier Module Set © androegg

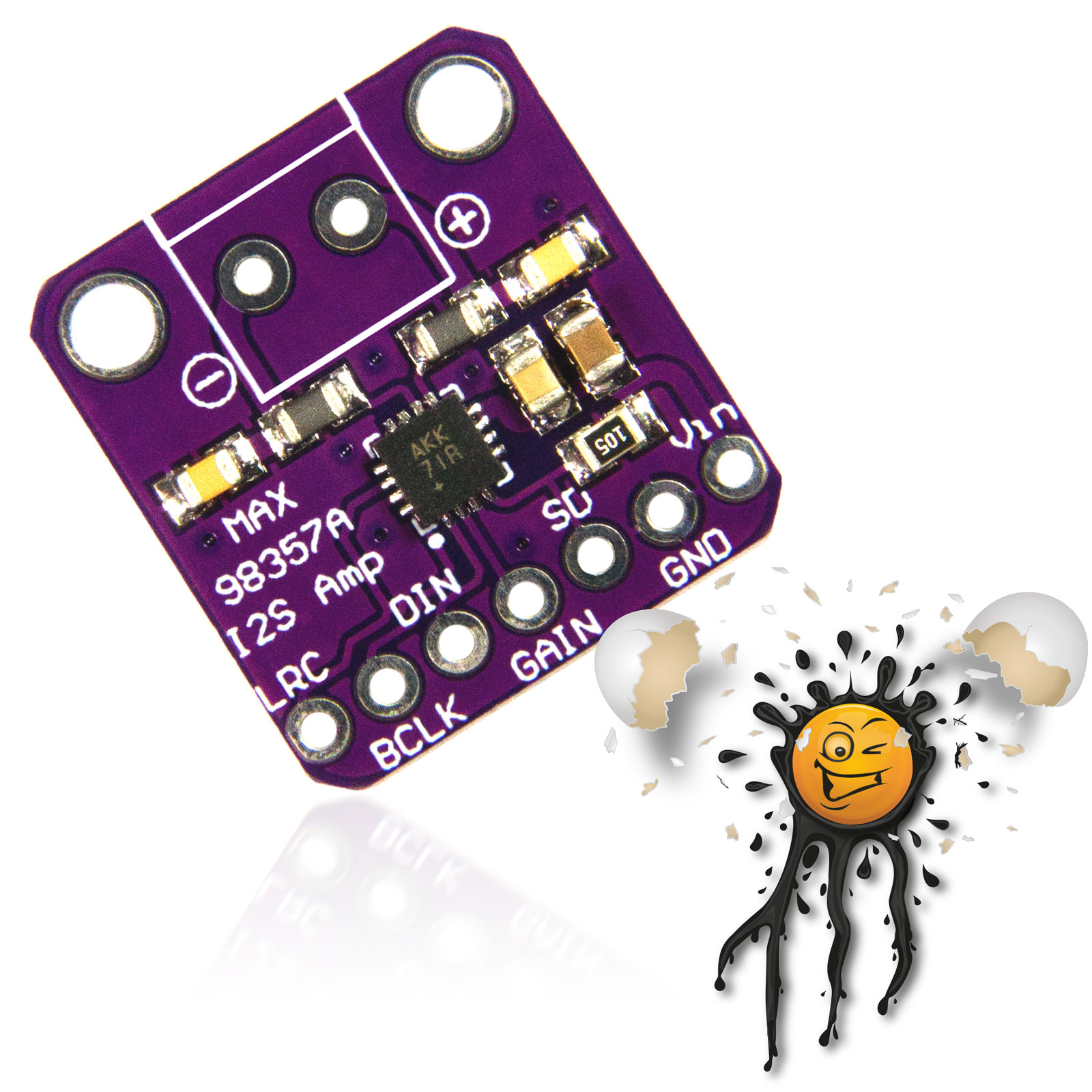

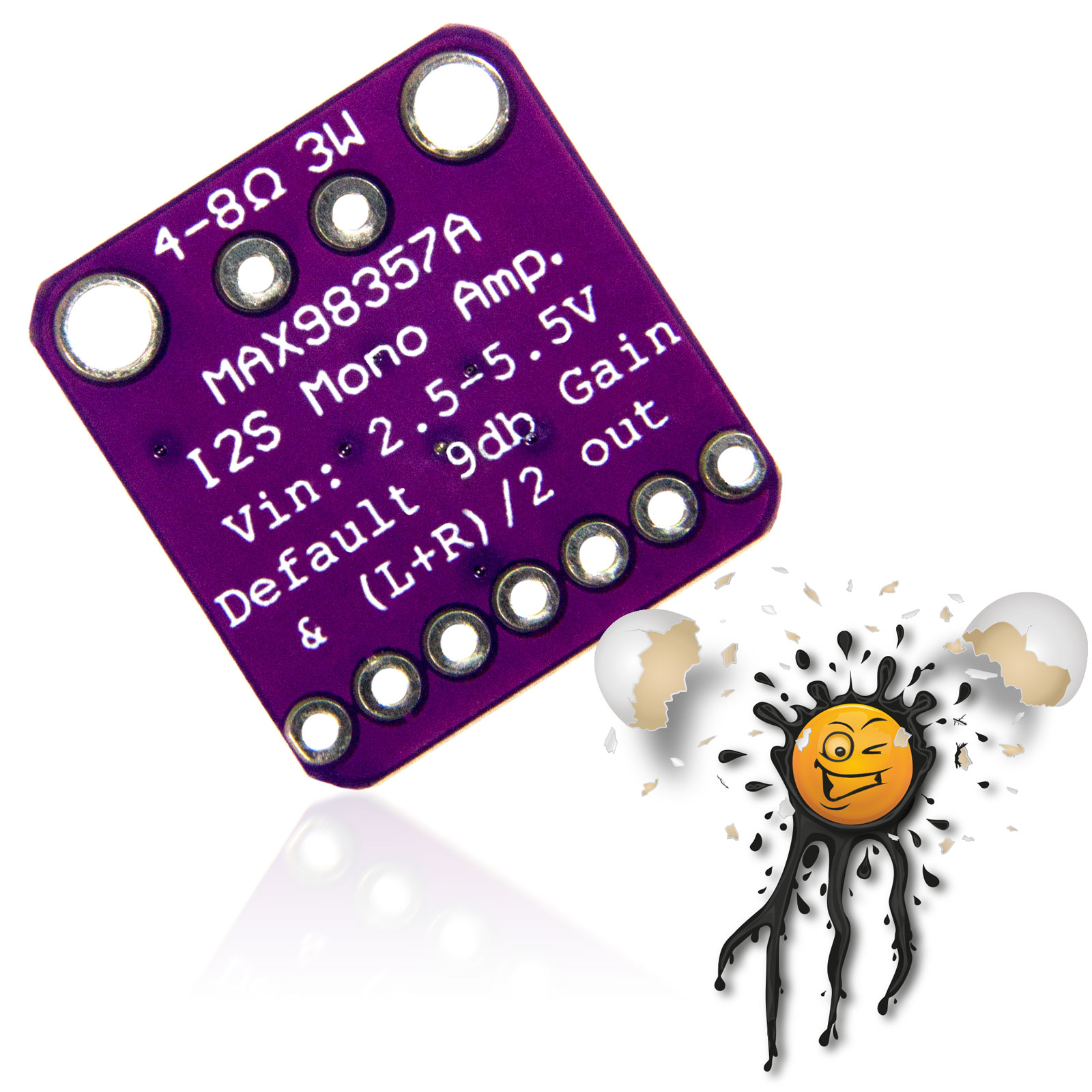

MAX98357A I2C DAC Module Pinout © androegg

• 1 Stück MAX98357A Modul
• 1 Stück Pinleiste 1-reihig 7-polig
• KF350 Schraubklemme 2-polig

Das MAX98357A I2S Audio Modul konvertiert digitale Audio Signale mittels DAC (Digital Analog Converter) in ein analoges Ausgangssignal. Das Eingangssignal basiert auf dem I2S Standard und wird mittels integriertem Klasse D Verstärker auf ein analoges Ausgangssignal umgesetzt.

MAX98357A I2S Audio Modul

Das MAX98357A Modul unterstützt typischwerweise 16-bit Mono- Dateien im WAV Format mit einer Samplingrate von 11025, 22050 oder 44100 (je nach verwendeter MCU und Bibliothek).

The Class D Amplifier Board is based on MAXIM Integrated MAX98357A IC. The MAX98357A Module Set comes incl.

• 1 pcs. MAX98357A Module
• 1 pcs. Pinheader 1-row 7 Pins
• 1 pcs. KF350 Screw Connector 2-pole

The MAX98357A I2S audio breakout Module converts digital audio signals thru DAC (Digital Aanalog Converter) to an analog Signal. The Input siganl is based on digital I2S standard and amplifies the analog output signal using a class D amplifier.

MAX98357 I2S Audio Module

The MAX98375A Modul supports 16-bit Mono Files in WAV Format with a sampling rate of 11025, 22050 or 44100 (based on used Library and MCU).

MAX98375A Module Board Features:

• Supply Voltage Range 2.5-5.5Vdc
• Output Power 3W @ 5V 4Ω
• Sample Rate 8kHz. – 96kHz.
• Sample Resolution 16/32 bit
• Analog Output filterless Class D Output
• Protection Short Circuit and thermal protection
