MB102 Arduino IoT ESP8266 Breadboard 400 Power Supply Jumper Kabel Set

MB102 Arduino IoT ESP8266 Breadboard 400 Power Supply Jumper Kabel Set

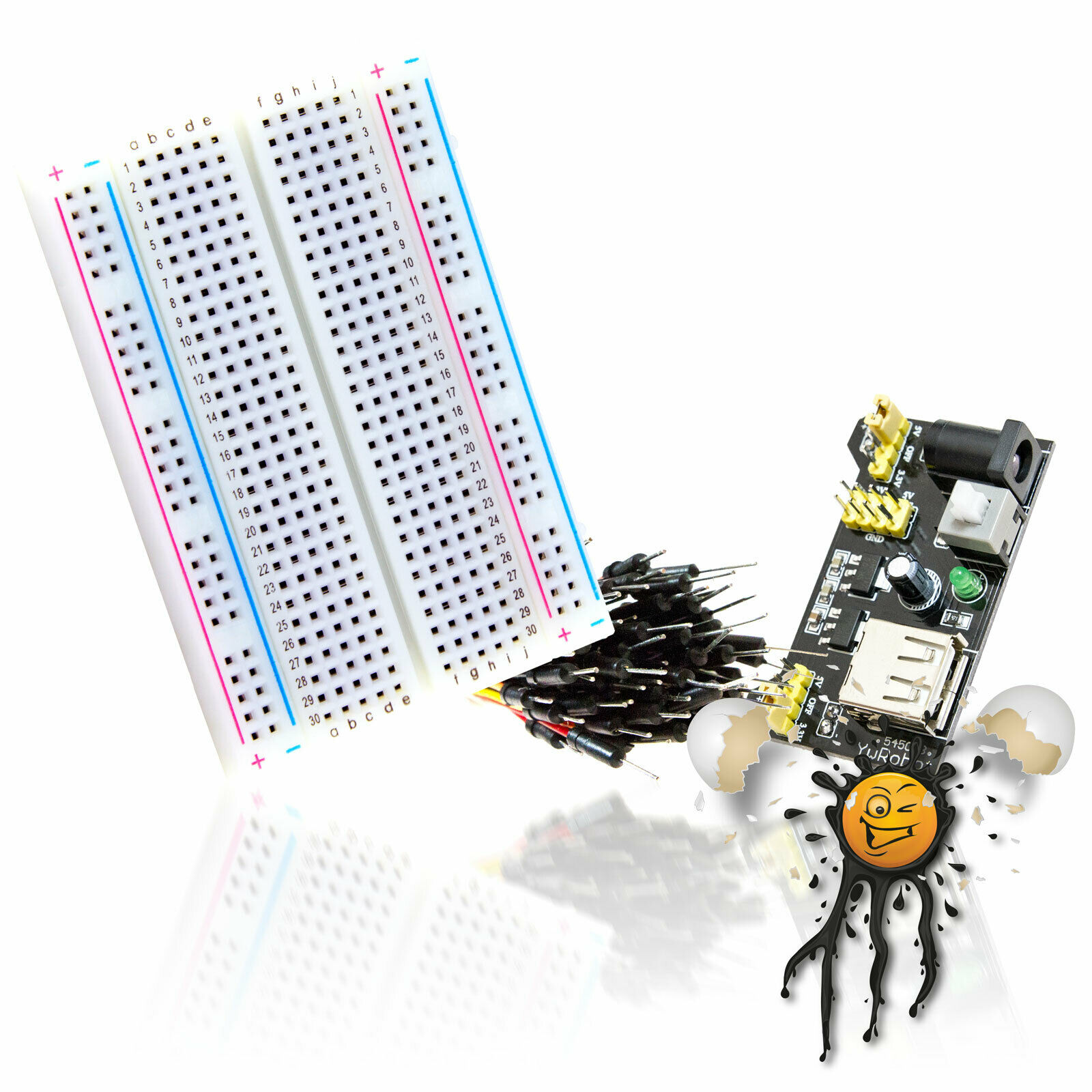

MB102 Breadboard 400 Set 32-items © androegg ®

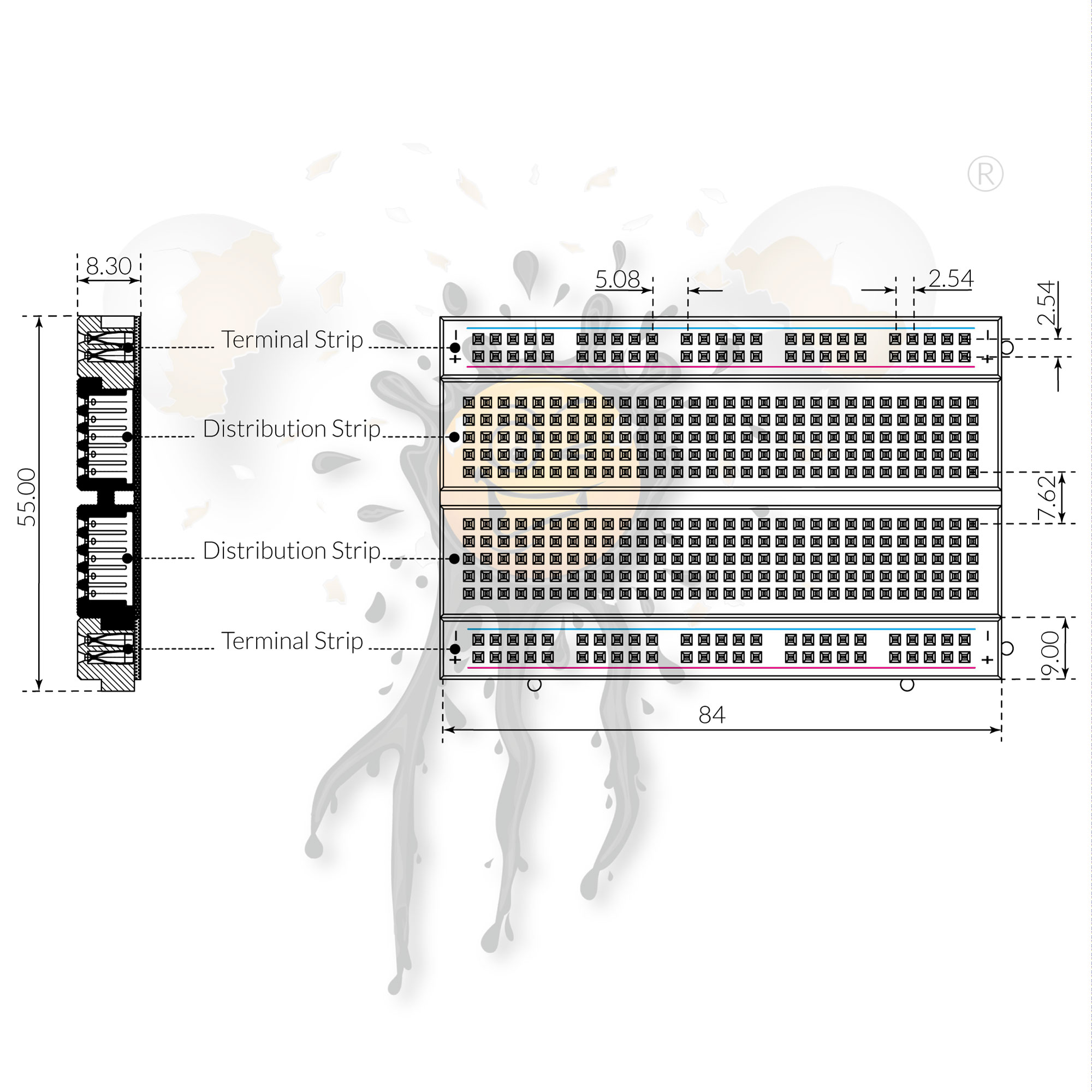

MB102 400 Breadboard Test Board  © androegg

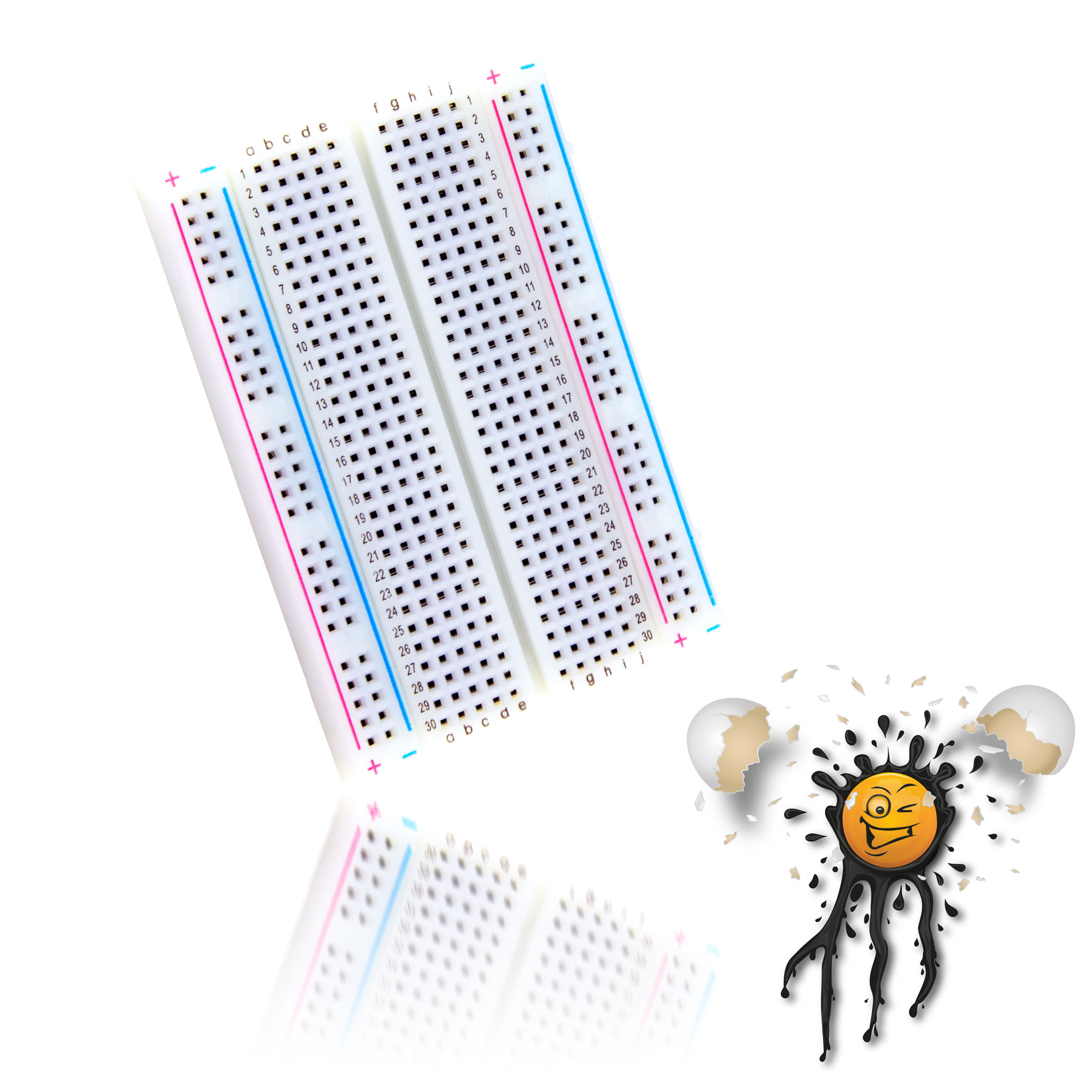

MB102 400 Breadboard with 400 sockets © androegg

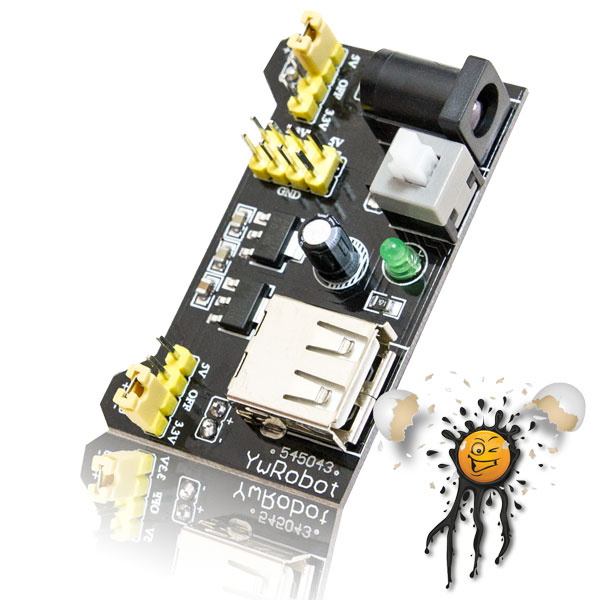

MB102 Power Supply © androegg

Das MB102 Breadboard  ist wie folgt verfügbar:

• MB102 400 Breadboard
• MB102 400 Set 32-teilig

MB102 400 Set 32 Teile

Das MB102 Breadboard 400 Set beinhaltet:

• 1 Stück MB102 Steckplatine 400
• 1 Stück MB102 Netzteil 3,3V und 5V
• 30 Stück Jumperkabel Stecker / Stecker farbe und länge sortiert

Das Internet of Things Test Board verfügt über 400 Steckplätze um Testschaltungen lötfrei aufzubauen. Das IoT Test Board ist dabei in 2 Kreise unterteilt, wobei jede Buchsenleiste über 5 gekoppelte (gebrückte) Steckplätze verfügt.

Zusätzlich verfügt das Internet of Things Test Board über 2 Kreise zur Spannungsversorgung. Die  aussen angeordneten Versorgungskreise sind dabei durch rot (+) und blau (-) gekennzeichnet.

Die Steckplätze des Internet of Things Test Boards sind im Abstand von 2.54mm angordnet.

MB102 Breadboard available

• MB102 400 Breadboard
• MB102 400 Set 32 items

MB102 400 Set 32 items

The MB102 Breadboard 400 Set is incl.:

• 1 piece MB102 Breadboard 400
• 1 piece MB102 Power Supply 3,3V and 5V

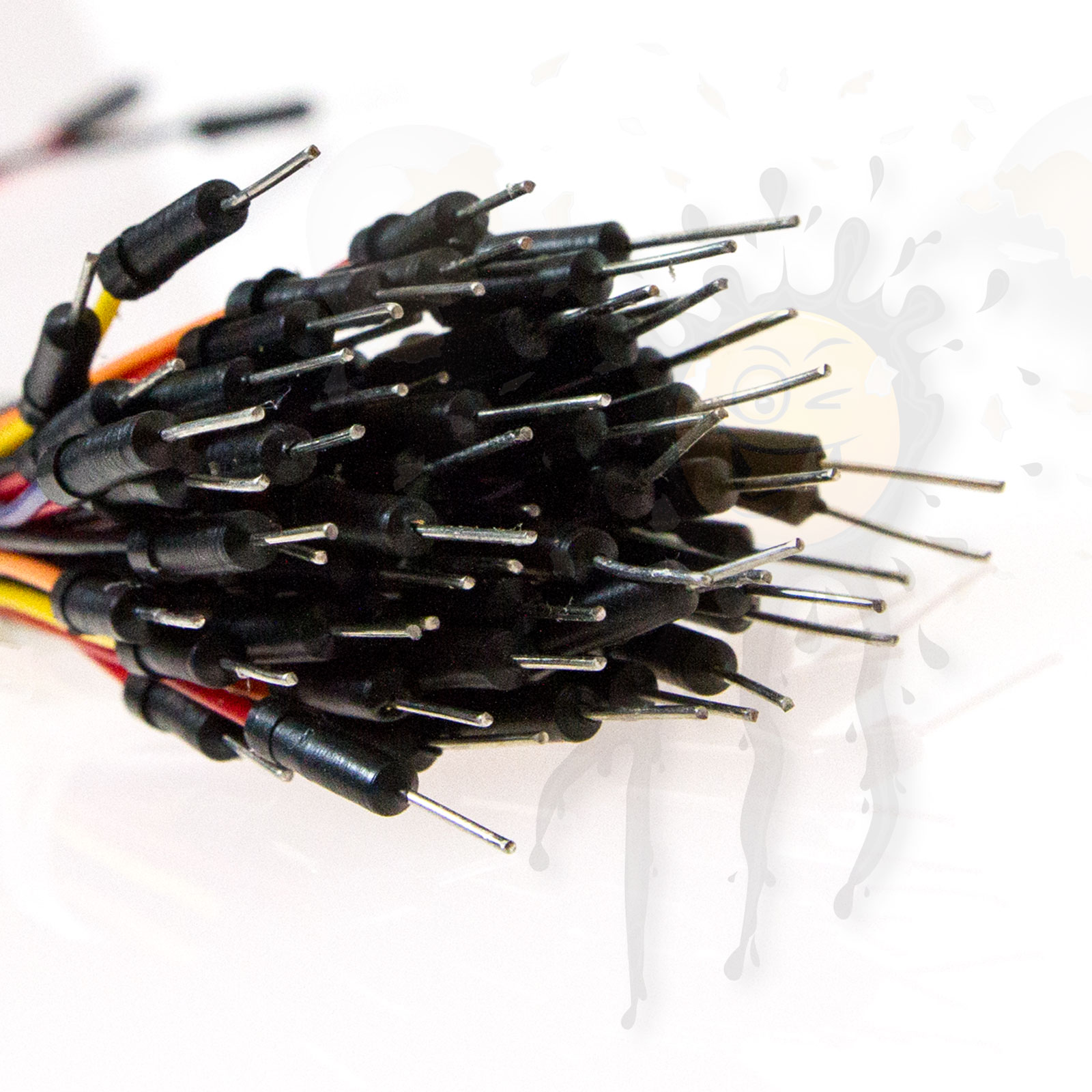

• 30 piece Jumper Wire male / male color and length sorted

Internet of Things test board with 400 tie point solderless „plug-in“ provide a quick way to build and test circuits for IoT experimentation. The Circuit area of the IoT Test Board got 2  vertical columns for connecting devices and wires solderless. Each column has 5 connected sockets each.  There are also 2 power rails for power and ground running horizontally ( red and blue lines). A distribution strip can be used to carry a signal if it is not needed for power or ground.

The Sockets are placed in 2.54 mm pitch.

MB102 Breadboard 400 Features:

• Material white ABS
• Disortion Temperatur 84°C / 173°F
• Socket Pitch 2.54 mm
• Socket Style square
• Contact Material Phosphor Bronze with Plated Nickel Finish
• Average contact lifetime 50,000
• Voltage Rating up to 300V (absolute rating)
• Current Rating up to 3-5A (absolute rating)
• Insulation resistance 500MΩ
• Socket amount 400
  2 circuit areas / distribution stripes each 150 sockets
  2 power lines / terminal stripes each 50 sockets
• recommended wire diameter 20-29AWG / 0.4-1.0 mm
• Size
  length 165.1 mm
  width 54.6 mm
  height 8.5 mm

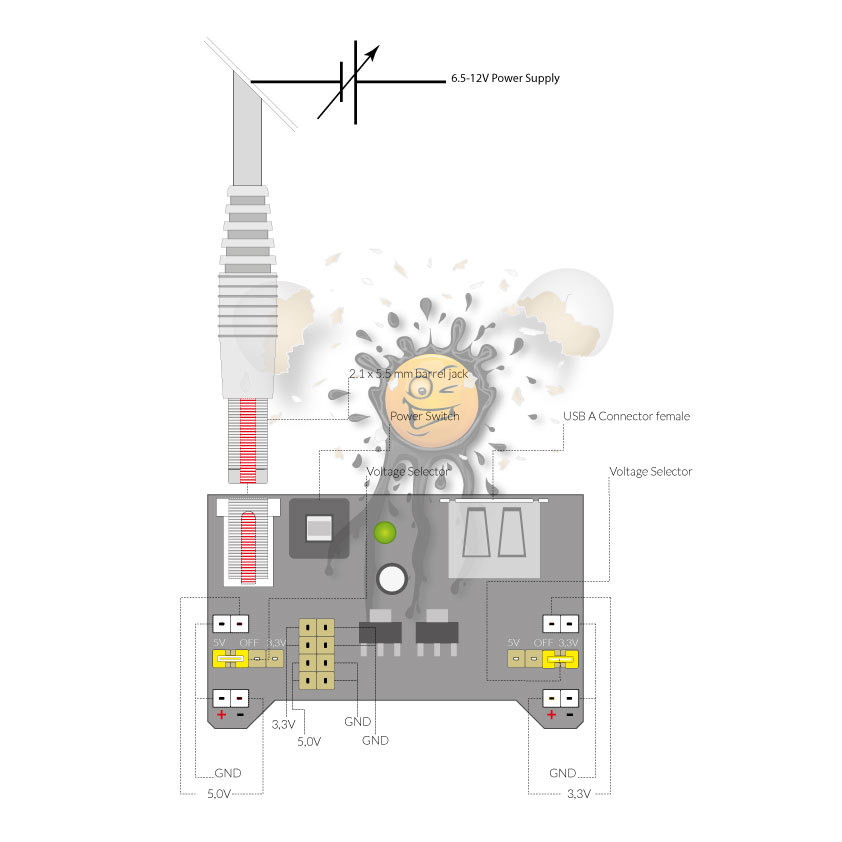

MB102 Power Supply Features:

• supports MB102 Mode (VCC 6.5V – 12V)
• supports ESP8266 (VCC 5.0)
• up to 700 mA
• 2 static 5.0 (3.3) Volt outputs
• 2 static 3.3 (2.4) Volt outputs
• 4 switchable (Jumper Selection) Outputs
• Power Switch
• 2.1 x 5.5 mm barrel jack
• Power Indicator LED
• 2.54 mm Pitch
