MCU Watchdog DS1233 5V

ESP8266 ESP32 Arduino MCU Watchdog DS1233 5V Deep Sleep Reset Interupt Wake Up

DS1233 5V MCU Voltage Supervisor Reset IC © androegg

Typische MCU’s wie beispielsweise

• ESP8266
• ESP8285
• ESP32
• ARM
• usw.

verfügen über einen energiesparenden Deep Sleep Modus, jedoch bedarf es einem Hardware Reset für ein Wake Up.

Für das Wake Up muss typischerweise der Reset Pin auf LOW gesetzt werden.

Der DS1233 Spannungswächter fungiert als Supervisor IC und gibt bei einer Spannung von 5V ein Low (GND) Signal für 350 Millisekunden aus.

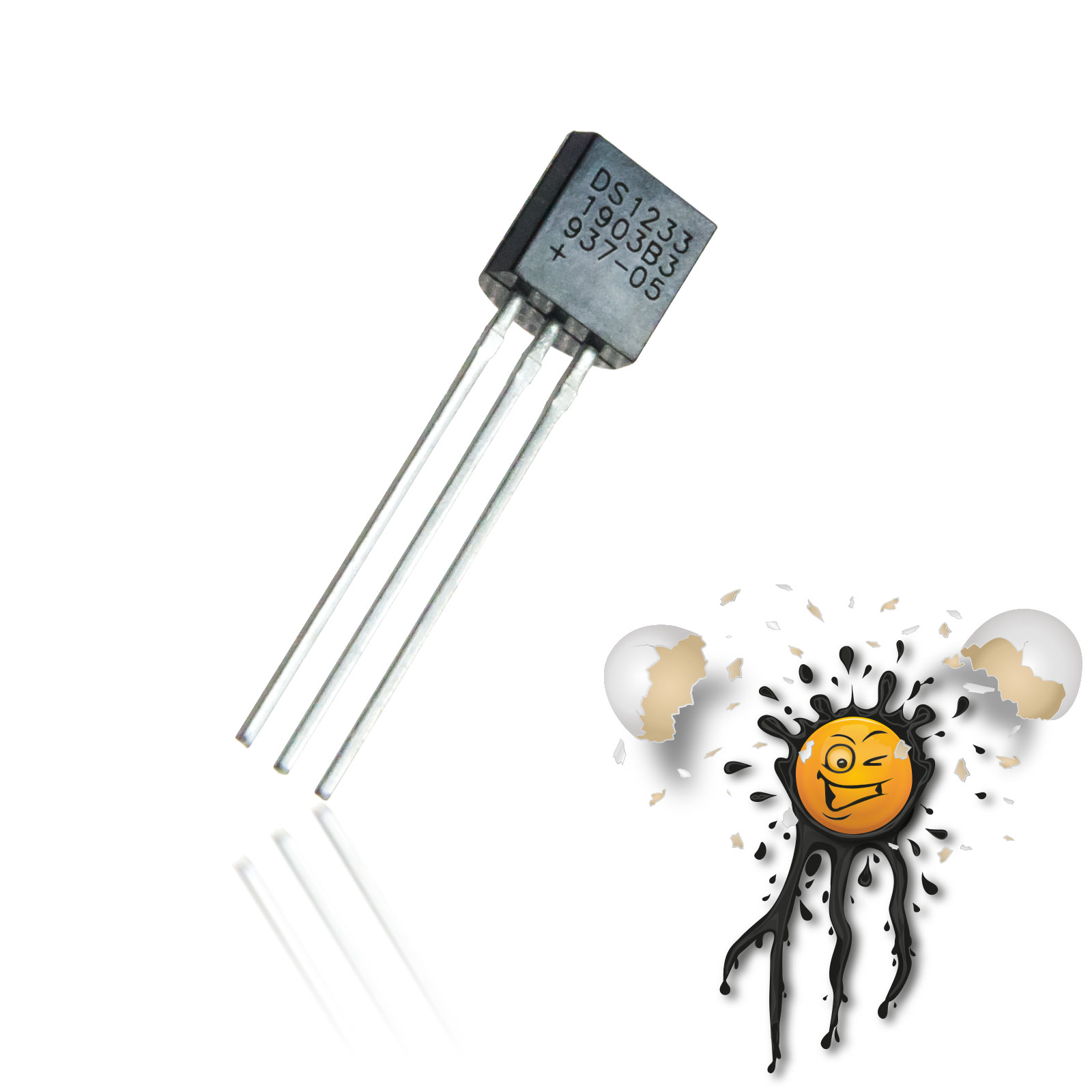

5V MCU Wake Up Reset IC TO-92

Der DS1233 ist sowohl als 5 Volt als auch 3,3V Version lieferbar.

MCU’s such as

• ESP8266
• ESP8285
• ESP32
• ARM
• etc.

require a Hardware Reset for Deep Sleep Wake Up.

For deep sleep wake up the Reset Pin must be set to LOW.

If the DS1233 Voltage MCU Supervisor IC detects Threshold Voltage of 5V the Reset Signal is send for 350ms.

5V MCU Wake Up Reset IC TO-92

The DS1233 is available as 5V and 3.3V Version .

DS1233 Supervisor IC Features:

• Automatically restarts microprocessor after power failure
• Monitors pushbutton for external override
• Internal circuitry debounces pushbutton switch
• Maintains reset for 350ms after VCC returns to an in-tolerance condition or pushbutton released
• Accurate 10% or 15% microprocessor 3.3V power supply monitoring
• Reduces need for discrete components
• Precision temperature-compensated voltage reference and voltage sensor
• TO-92 package
• Internal 5kΩ pull-up resistor
• Operating temperature of -40°C to +85°C
