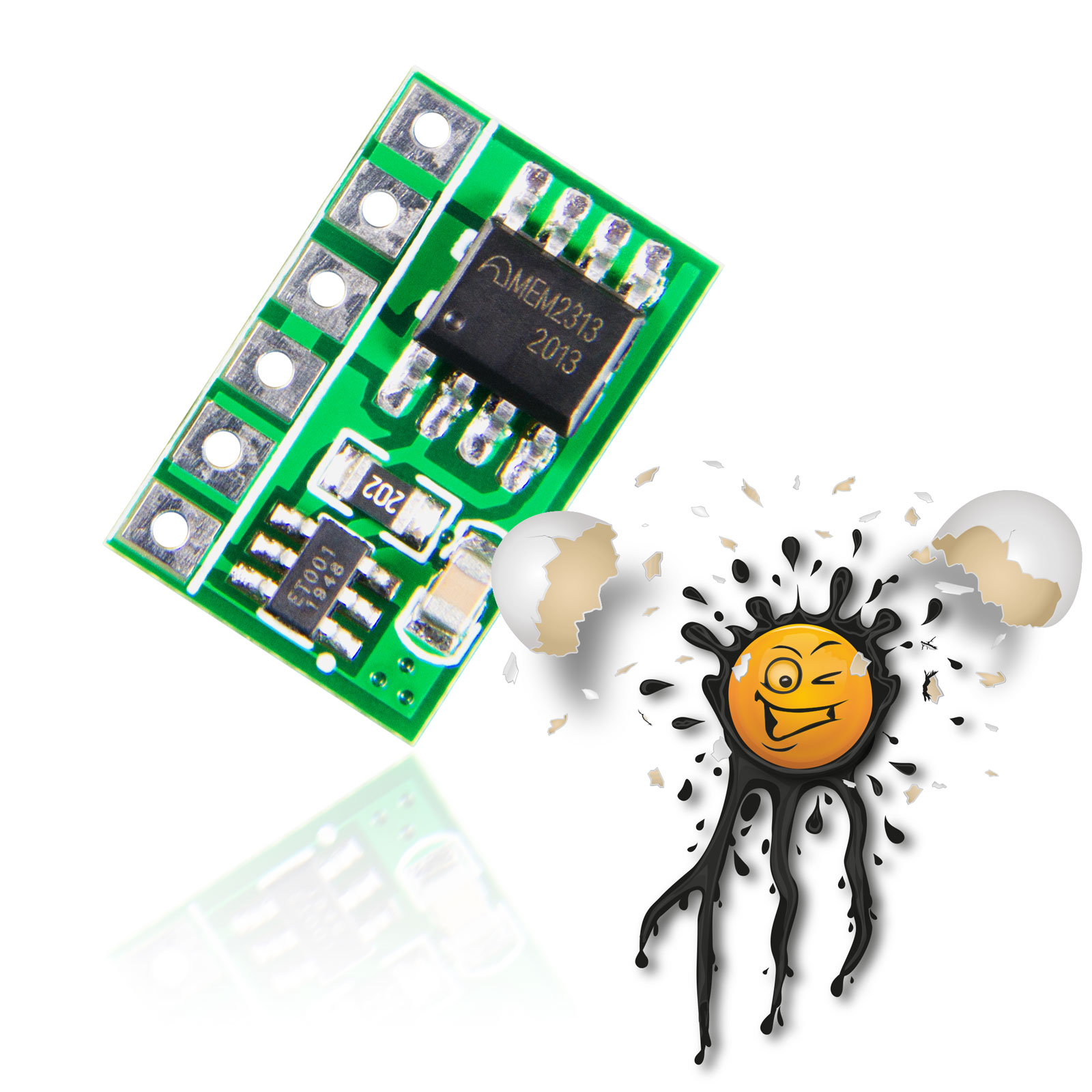

MEM2313electronic switch Latch self-locking Module © androegg

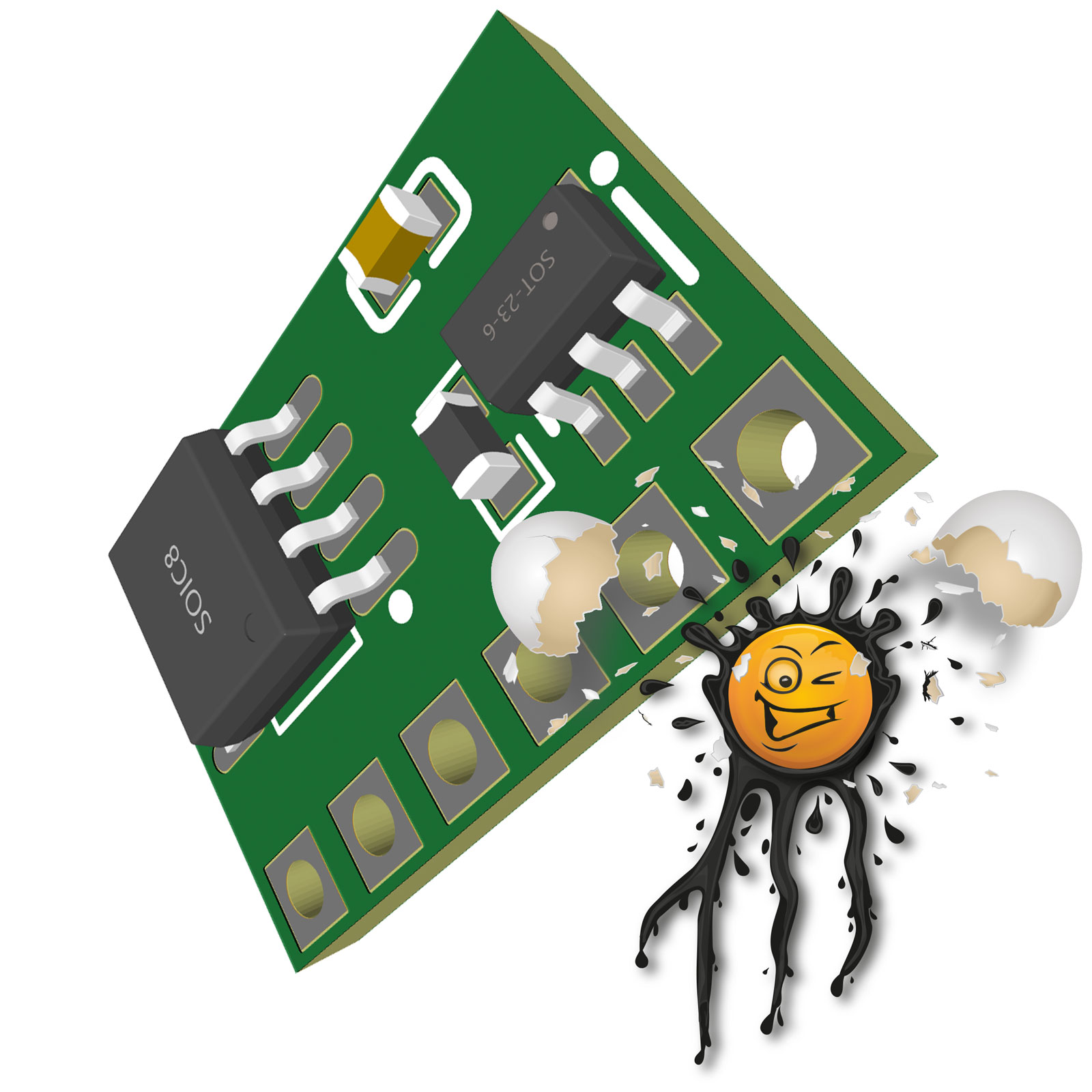

MEM2313ultra low power electronic switch Module © androegg

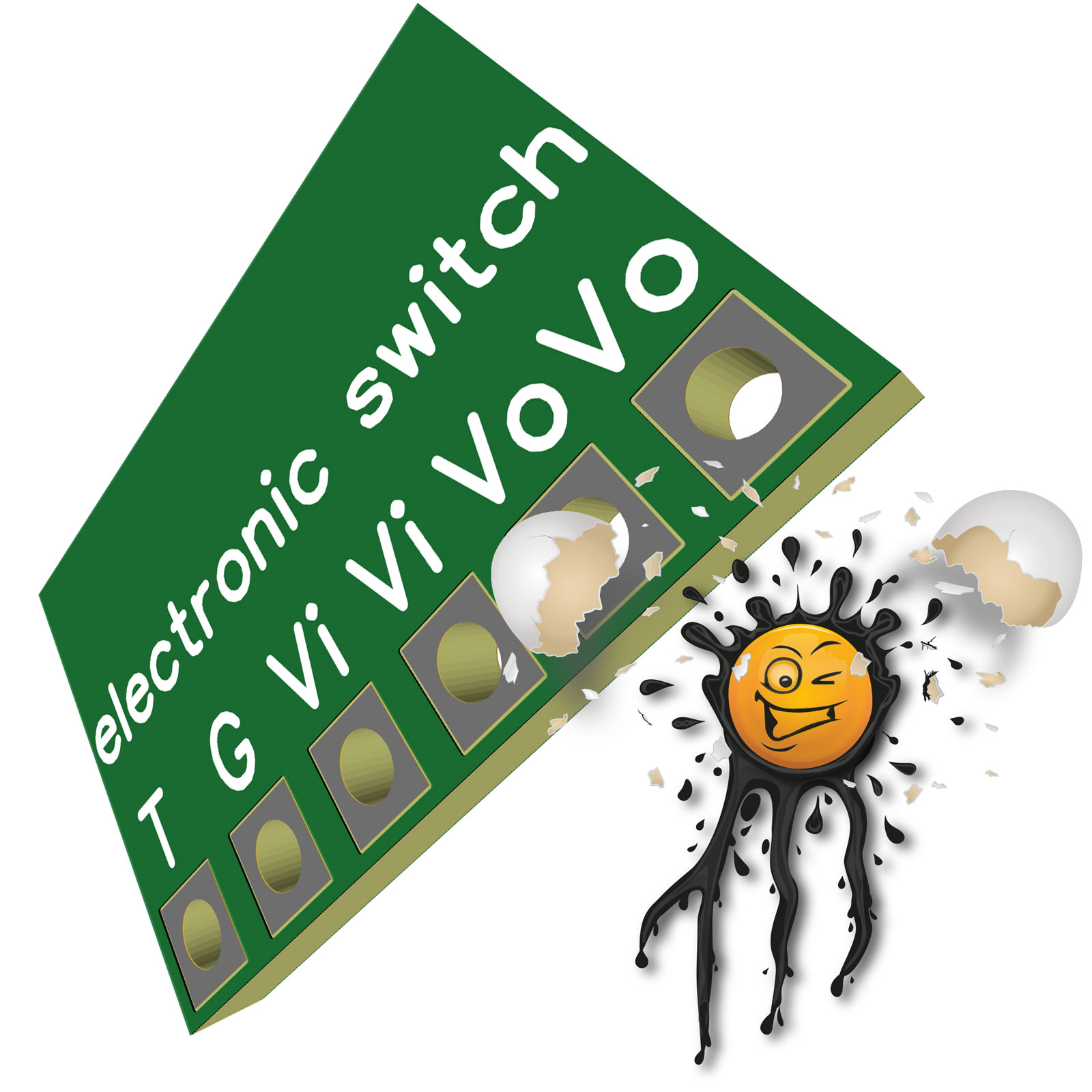

MEM2313Flip Flop electronic switch Module Pinout © androegg

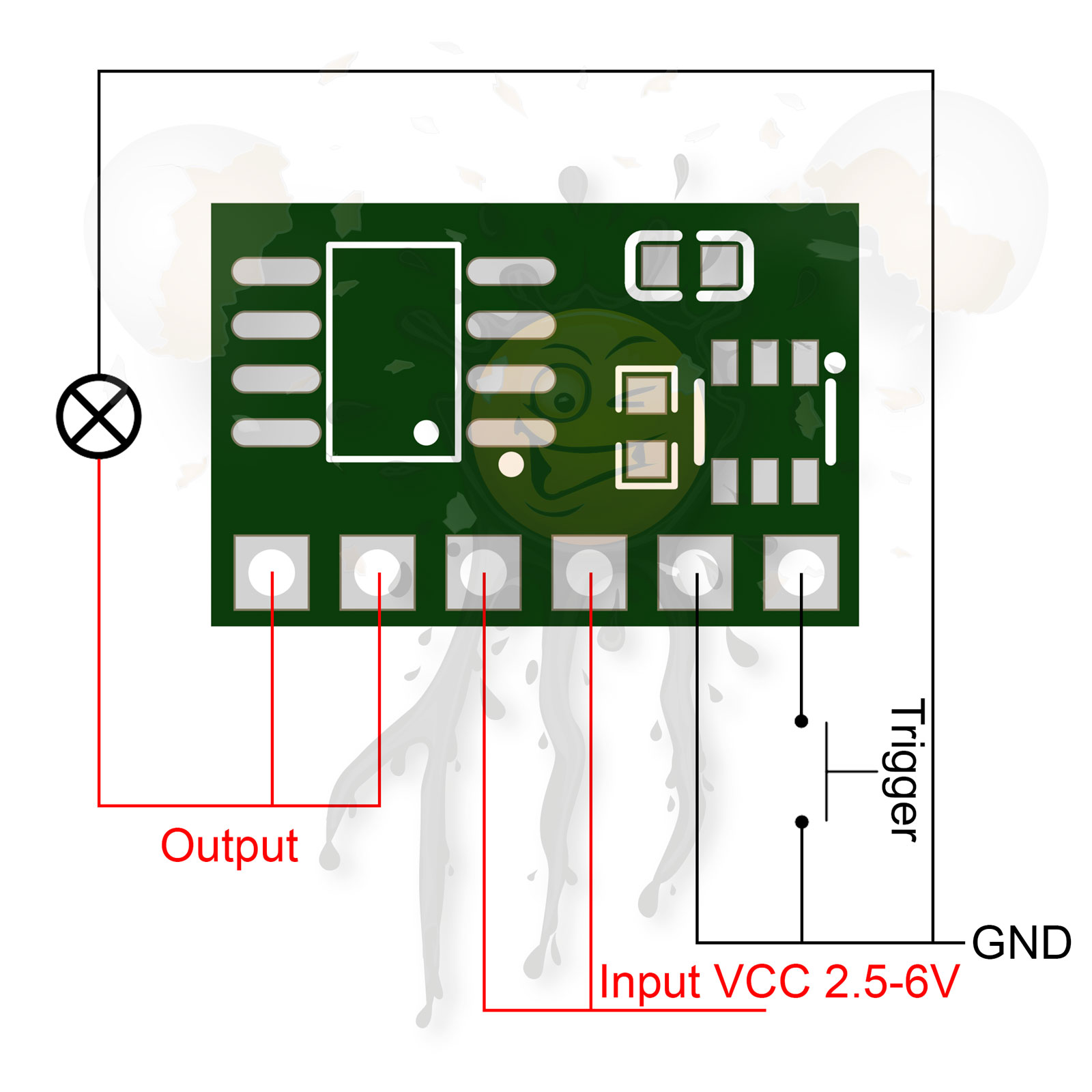

MEM2313Flip Flop electronic switch Module connecting © androegg

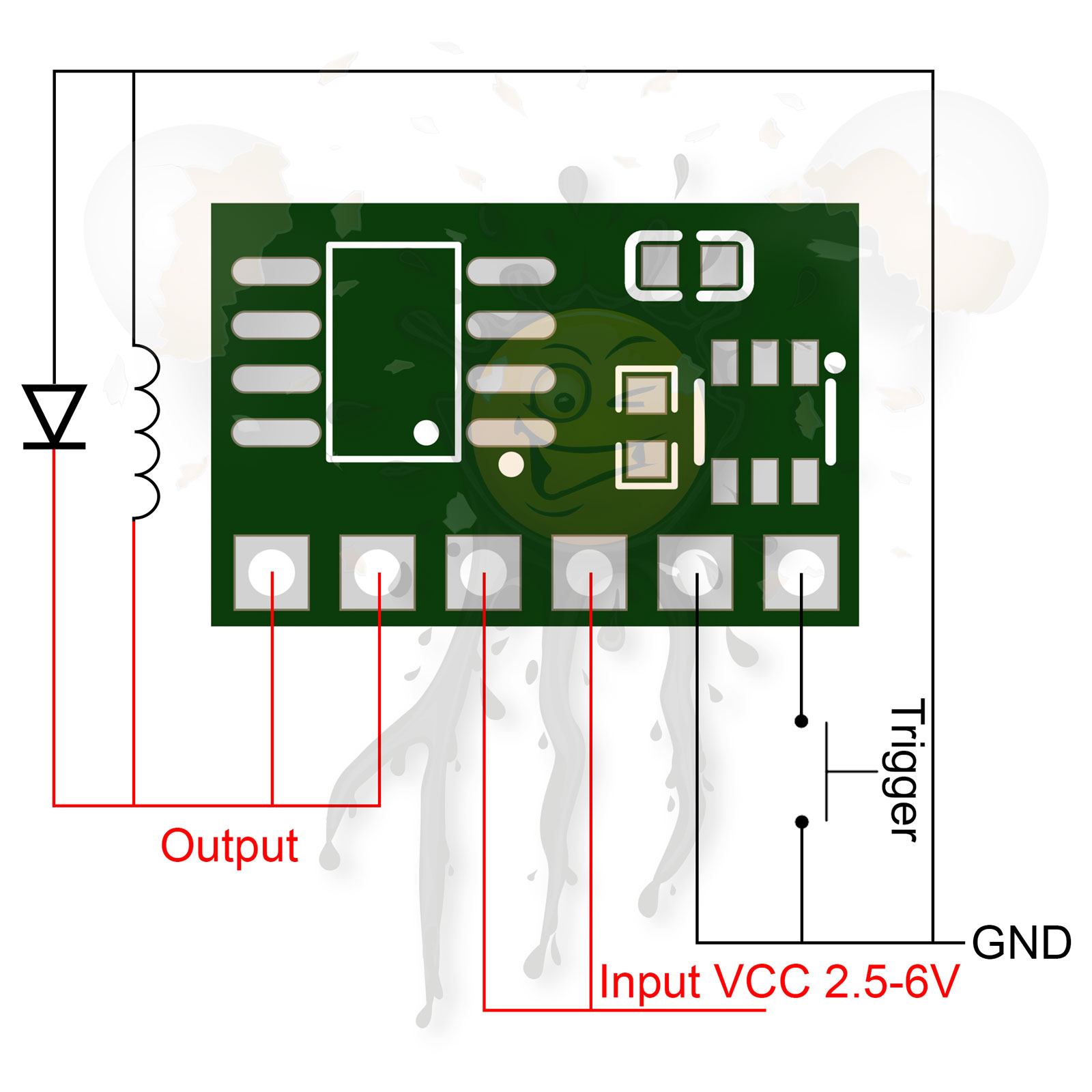

MEM2313Flip Flop electronic switch Module inductive load example © androegg

Der selbstsperrende, bistabile Umschalter basiert auf dem MEM2313 dual P Kanal Mosfet in Kombination mit einem 74LVC Flip Flop IC.

Das MEM2313 Modul erlaubt eine Spannungsversorgung von 2,5-6V und einen Ausgangsstrom von max. 6A (Spitze).

bistabiler selbstsprrender Umschalter

Der bistabile selbstsperrende Latch-Auslöser zeichnet sich durch einen geringen Standby-Stromverbrauch von nur 10µA aus.

The self-locking bistable Flip-Flop Latch Module is based on MEM2313 dual P Channel Mosfet in combination with a 74LVC Flip Flop IC.

The MEM2313 Module supports a Input Voltage from 2.5V-6V and a max. current up to 6A (peak).

bistable Flip-Flop Latch Module

The MEM2313 bistable selflocking Latch Module starts in initial state, no voltage output, once triggered the Output is active until next Trigger event.

MEM2313 electronic switch Module Features:

• Supply Voltage 2.5-6V
• Standby Current 10µA
• peak current 6A @ 6V

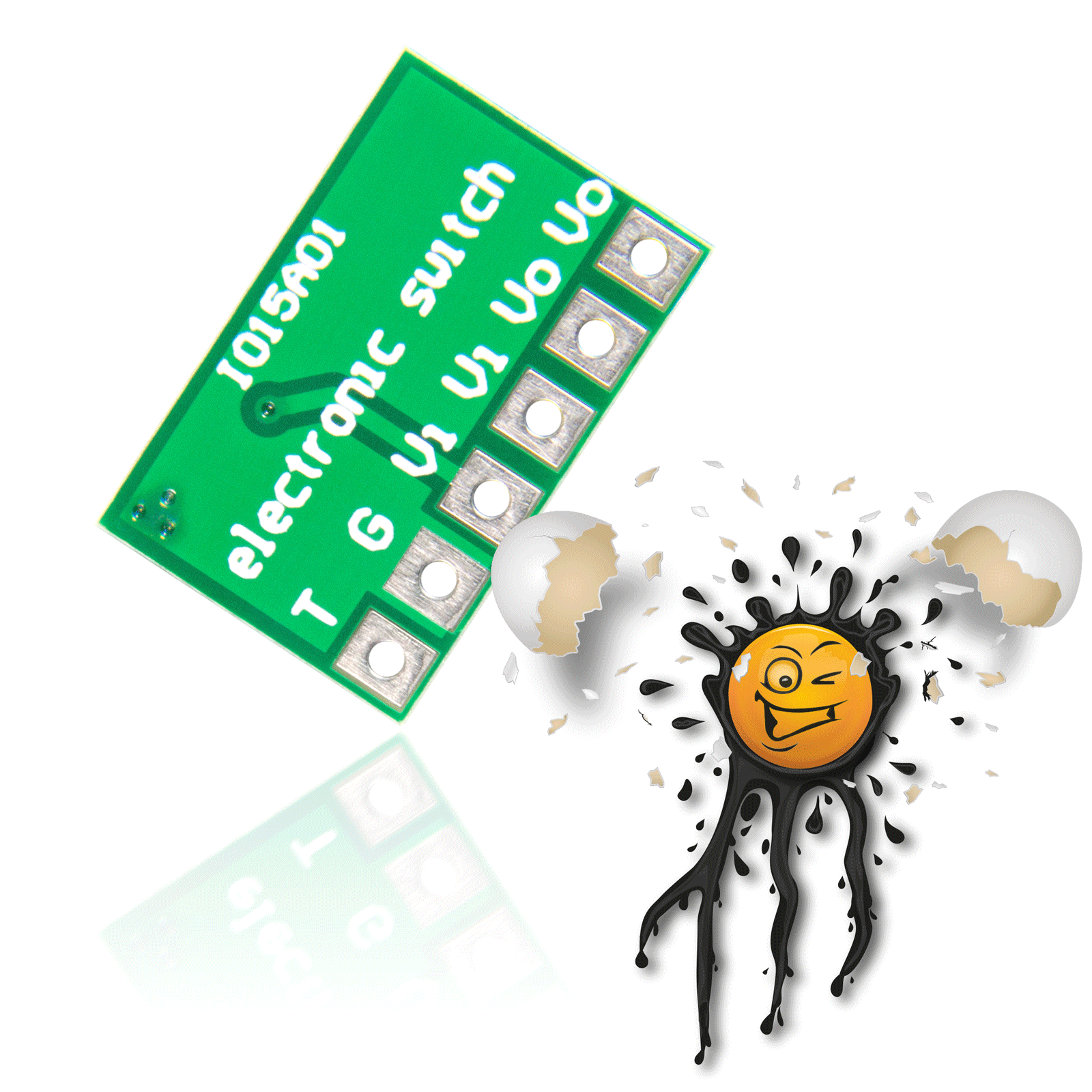

• Pinout
  • Vo Output
  • Vo Output
  • Vi Input
  • Vi Input
  • G GND
  • T Trigger
• continous current
  • 5A @ 5V-6V
  • 4A @ 3.7-5V
  • 2A @ 2.5-3.7V
