NRF24L01+ Mini SMD Wireless NRF24L01 2.4GHz Funk Transceiver Modul

NRF24L01+ Mini SMD Wireless NRF24L01 2.4GHz Funk Transceiver Modul Arduino 1.9-3.6V

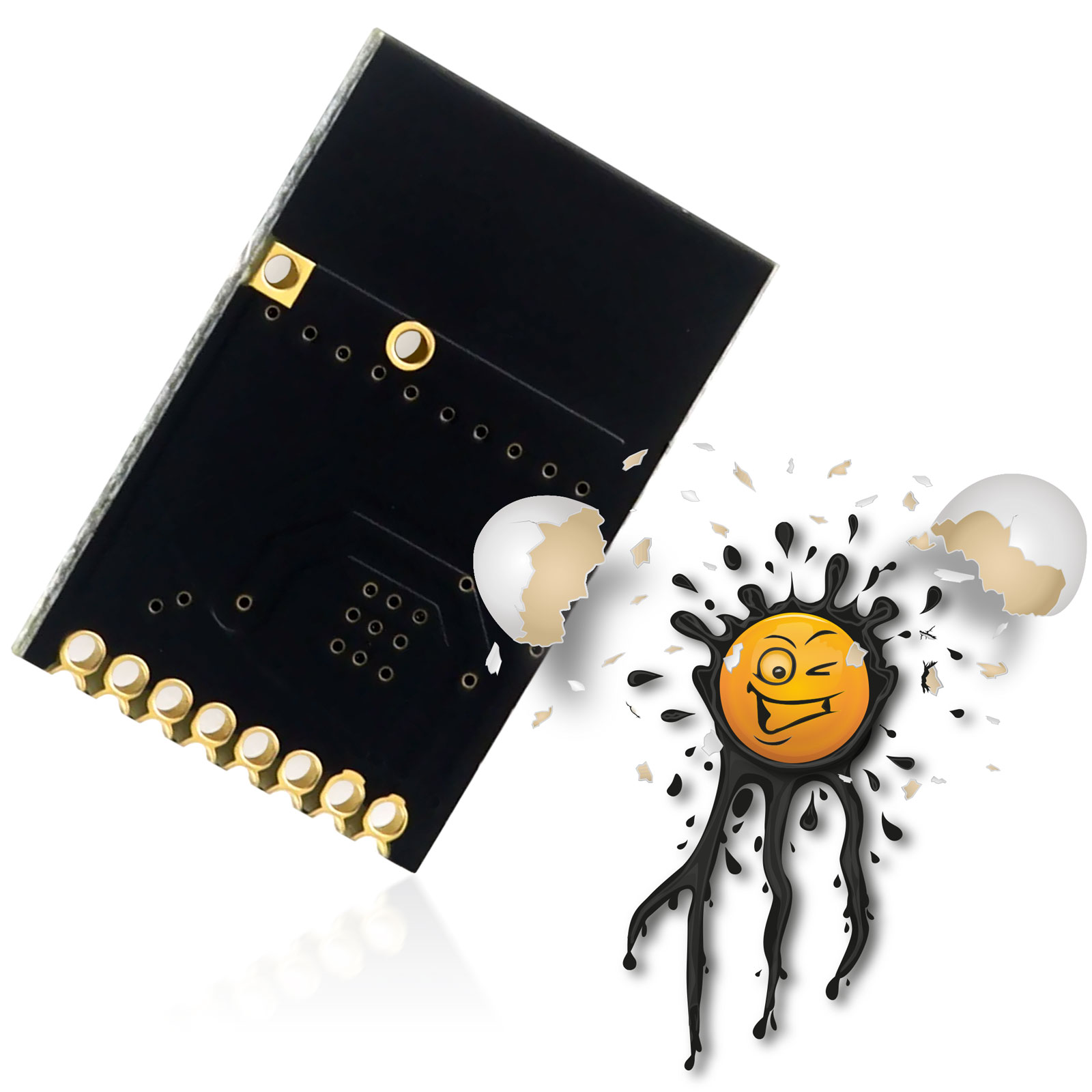

nRF24L01+ Mini SMD Module © androegg

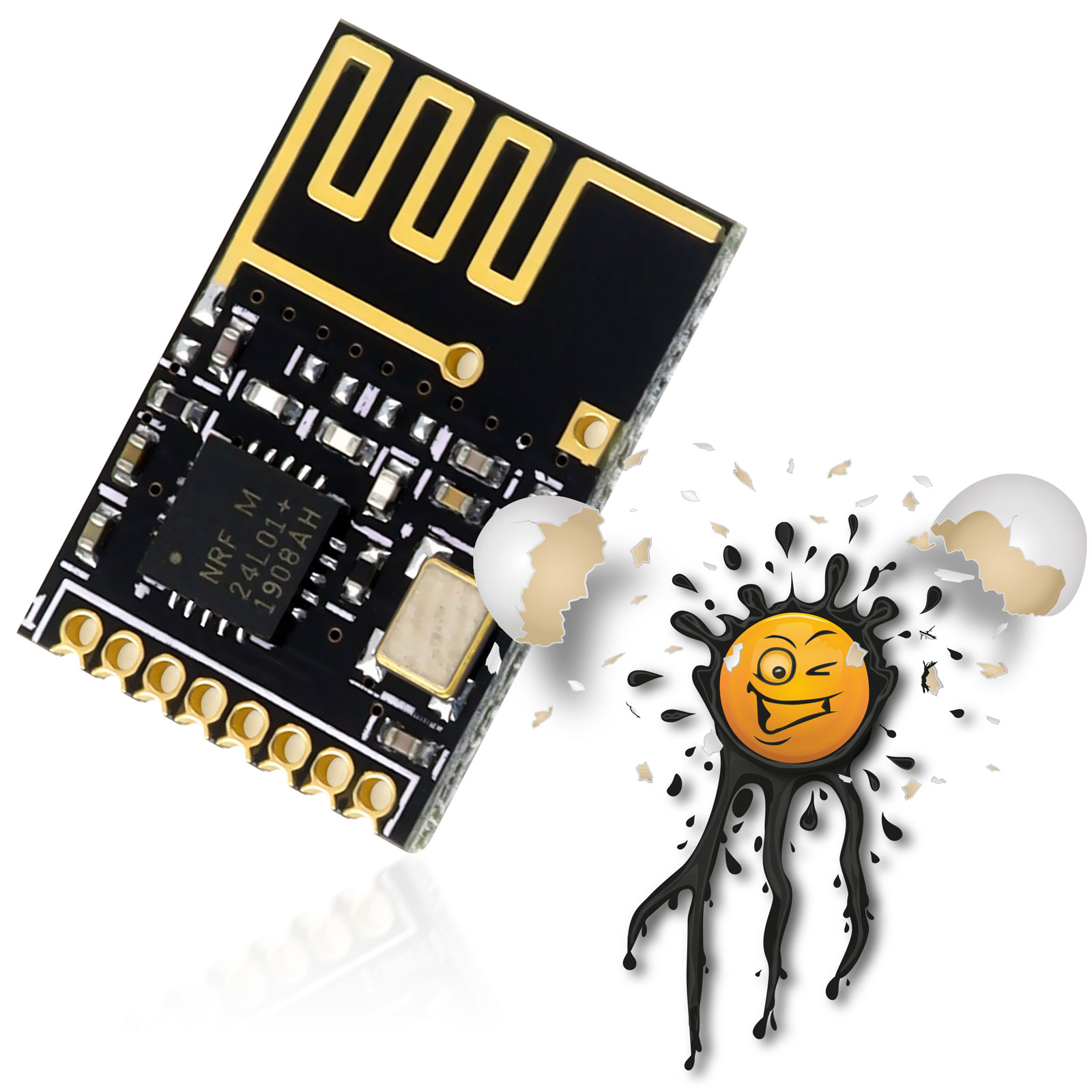

nRF24L01+ Mini SMD Module © androegg

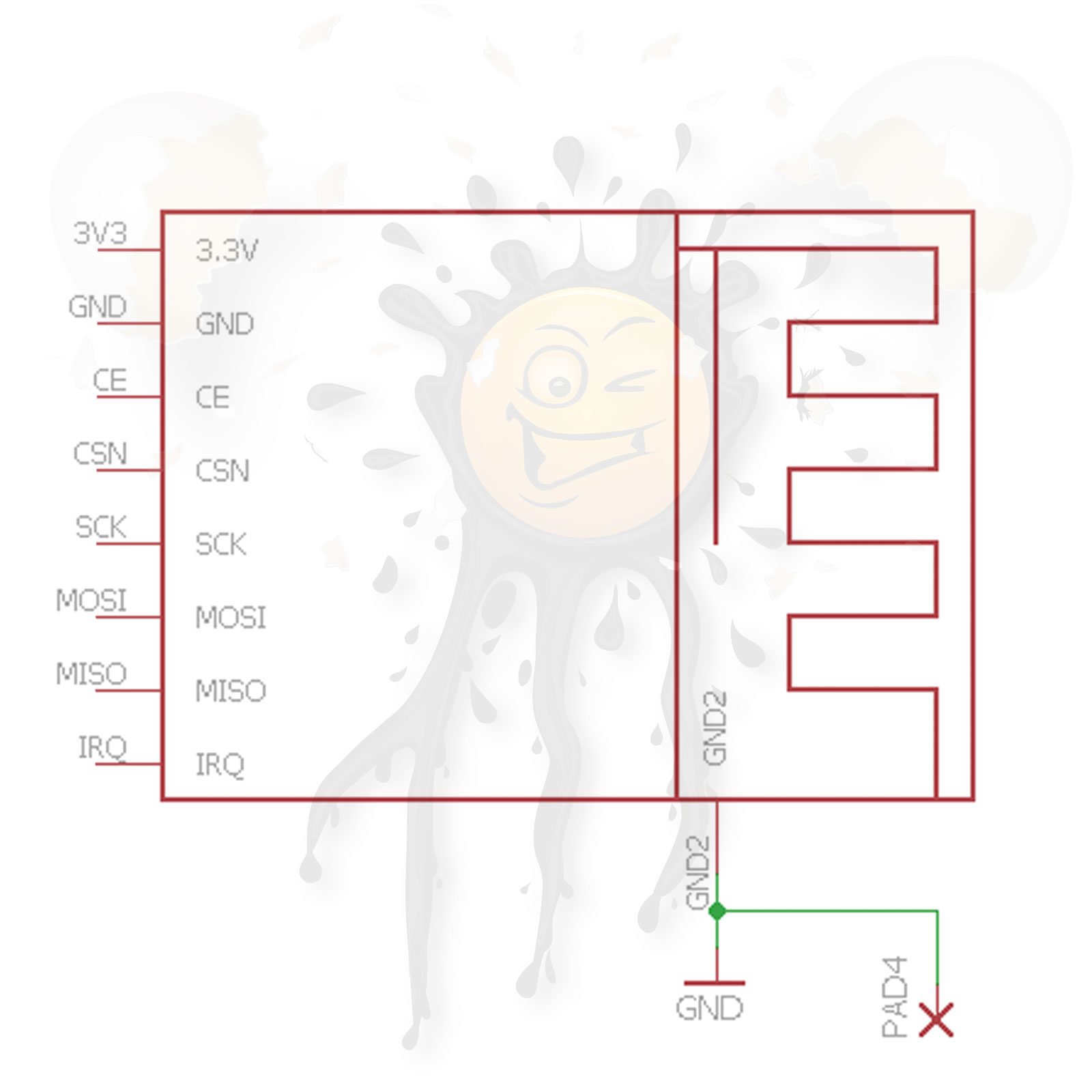

nRF24L01+ Mini SMD Module Schematic © androegg

Das nRF24L01+ Mini Modul in der kompakten SMD Version mit nur 18x12mm.

Der nRF24L01+ ist ein Single Chip Transceiver von Nordic Semiconductor. Der nRF24L01+ sowohl als Sender (TX) als auch als Empfänger (RX) arbeiten und bietet eine Reihe von sehr praktischen Features wie

• Ultra Low Power (nur 900nA in Power Down Modus)
• 6 Data Pipes beim Betrieb als MultiCeiver
• Enhanced Shockburst
• Automatic Packet Handling
• SPI Schnittstelle
• 5V tolerante Dateneingänge

nRF24L01+ Mini Modul SMD Version

Der nRF24L01+ eignet sich insbesondere zur Übertragung von Sensordaten.

The nRF24L01+ Mini SMD Module Version.

The nRF24L01+ is a Single Chip Transceiver from Nordic Semiconductor. The nRF24L01+ transfers data in both directions, TX transmit data, RX receive Data and supports Features

• Ultra Low Power (only 900nA in Power Down Mode)
• 6 Data Pipes as MultiCeiver
• Enhanced Shockburst
• Automatic Packet Handling
• SPI Interface
• 5V tolerant data inputs

nRF24L01+ Mini Module SMD Version

The nRF24L01+ is perfect to transfer Sensor Data.

NRF24L01+ Mini SMD Module Features:

• Frequency: 2.4GHz
• Transfer rates:
  • 250Kbit/s
  • 1 Mbit/s
  • 2 Mbit/s
• Current consumption:
  • 32µA Standby mode
  • 115mA max.
• Wake Up time: 130µs.
• supply voltage: 1.9-3.6V
• 5V input tolerance level
