SIM800L GPRS GSM 2G Quad Band Modul

SIM800L GPRS GSM 2G Quad Band Modul Set inkl. Antenne bis zu 8dbi Arduino ESP8266

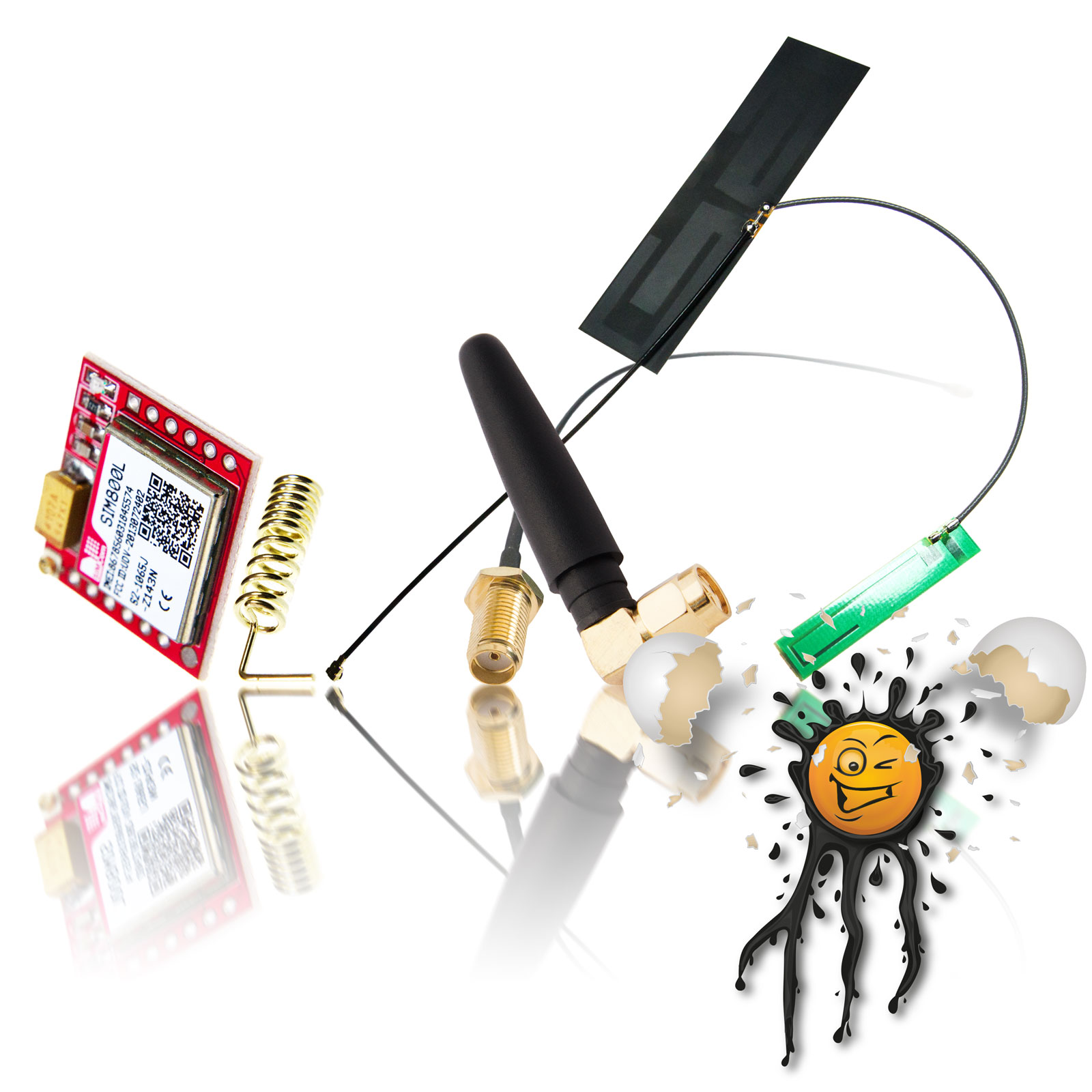

SIM800L GPRS Module Set available with different Antennas © androegg

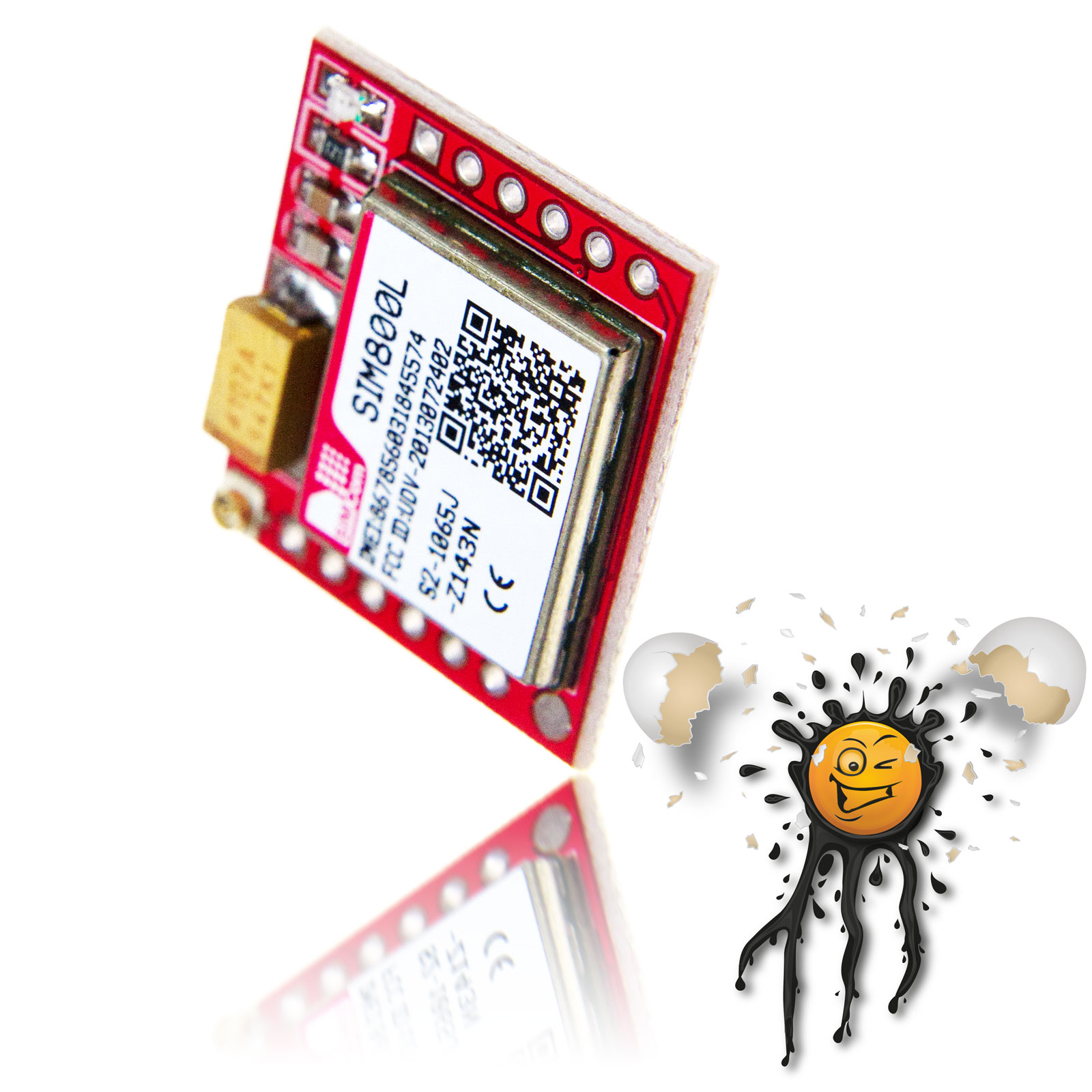

SIM800L GPRS Quad Band GSM Module © androegg

SIM800L 850 900 1800 1900 MHz. GSM Modul © androegg

Das SIM800L Set ist wie folgt verfügbar:

• SIM800L Modul mit
  Federantenne und
  1 x
  Pinleiste 5-polig
  1 x Pinleiste 6-polig

• SIM800L Modul mit
  PCB Antenne und
  1 x
  Pinleiste 5-polig
  1 x Pinleiste 6-polig

• SIM800L Modul mit
  50 mm 90°Antenne mit I-PEX Adapter und
  1 x
  Pinleiste 5-polig
  1 x Pinleiste 6-polig

• SIM800L Modul mit
  8 dbi Klebeantenne und
  1 x
  Pinleiste 5-polig
  1 x Pinleiste 6-polig

SIM800L Modul Set

Das SIM800L Modul eignet sich zur Anbindung / Herstellung einer Verbindung über ein GSM Netzwerk und umfasst typische Funktionen wie

• Unterstützung von Sprachanrufen
• Senden und Empfangen von SMS Nachrichten
• Übetragung von Daten über GPRS beispielsweise
  HTTP
  TCP / IP
• einfache Konfiguration mittels einfachen AT Kommandos über die UART Schnittstelle

The SIM800L Module Set is avvailable

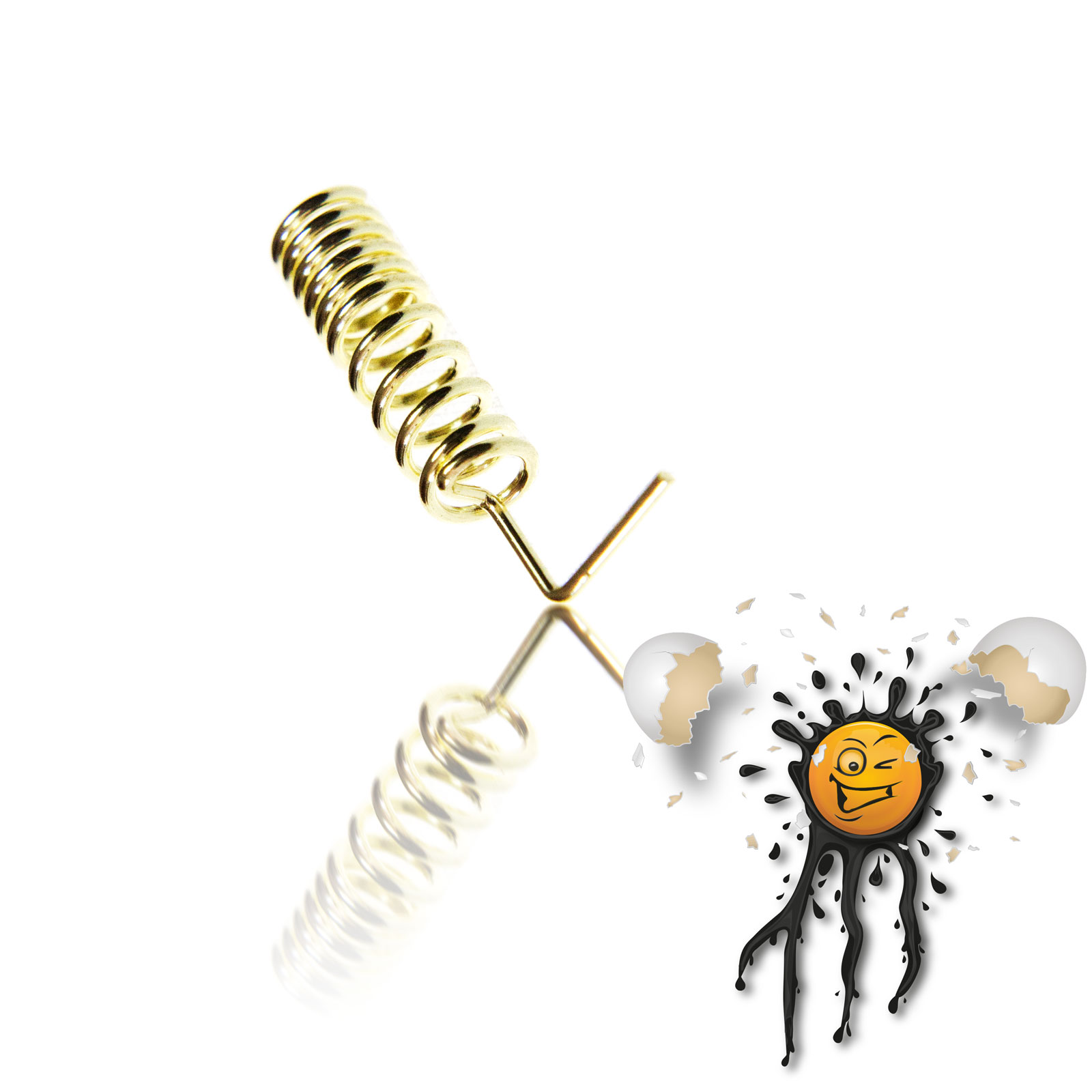

• SIM800L Module with Spring Antenna and
  1 x
  Pin Header 5 Pins
  1 x Pin Header 6 Pins

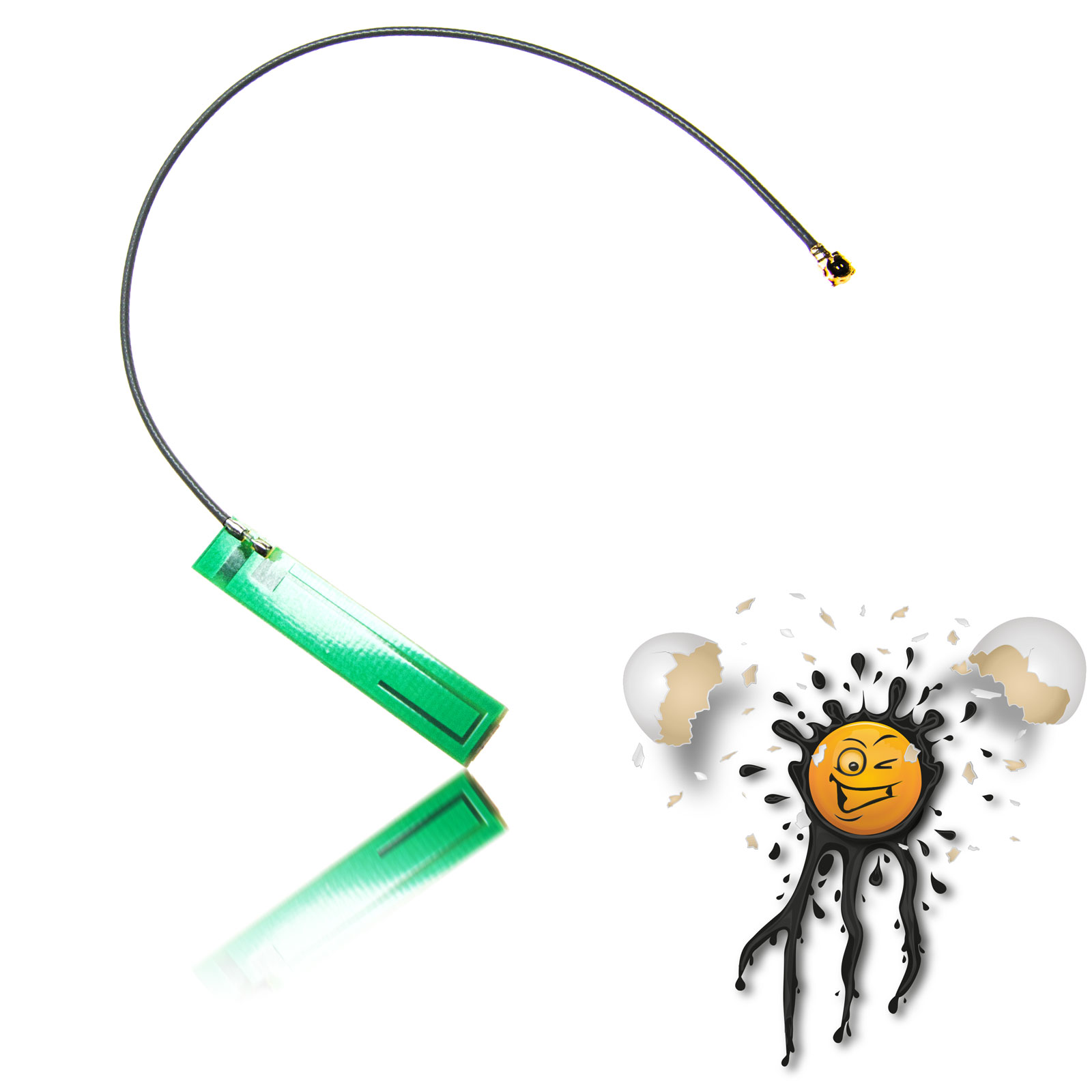

• SIM800L Module with PCB Antenna and
  1 x
  Pin Header 5 Pins
  1 x Pin Header 6 Pins

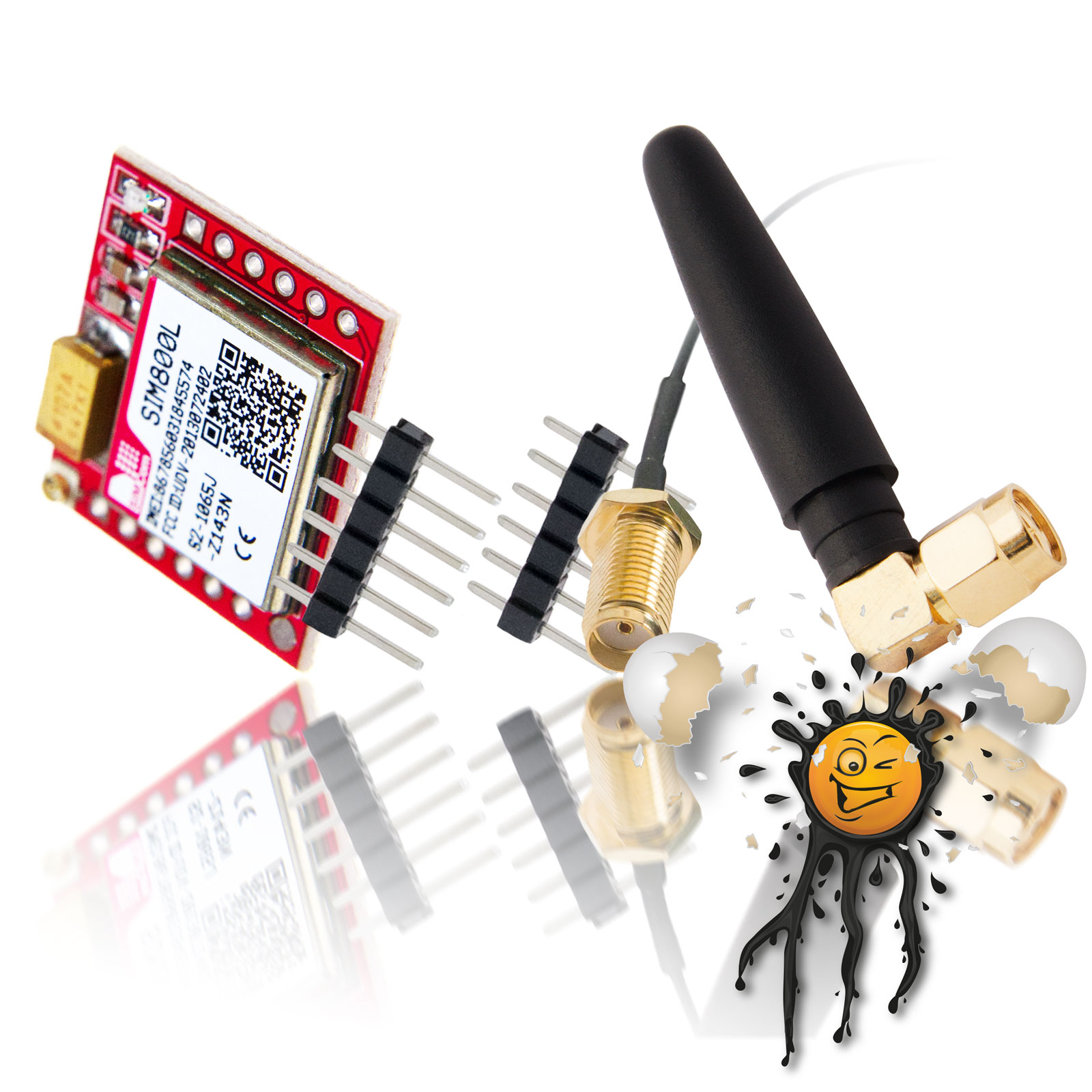

• SIM800L Module with 50mm 90° 3dbi Antenna and
  1 x
  Pin Header 5 Pins
  1 x Pin Header 6 Pins

• SIM800L Module with 8 dbi ultra slim Antenna and
  1 x
  Pin Header 5 Pins
  1 x Pin Header 6 Pins

SIM800L Module Set

The SIM800L module is a versatile small GSM module that supports connection of voice, data and SMS

• Voice
• SMS
• Data thru GPRS for example
  HTTP
  TCP / IP
  …
• simple AT Command configuration (UART Interface)

SIM800L Quad Band GSM Board Features:

• Working Voltage 3.4V – 4.4V
• Quad-Band GSM 850/900/1800 / 1900MHz Support
• GPRS multi-slot class 12/10
• GPRS mobile station class B
• GSM 2/2 +FM frequency between 76 MHz and 109 kHz adjustable by step 50AT command set support (3GPP TS 27.007, 27.005 and augmented by SIMCOM AT)
  Class 4 (2W at 850 / 900MHz)
  Class 1 (1 W at 1800 / 1900MHz)
• Serial interface
• GPRS class 12, maximum of 85.6 kbps
• PBCCH support
• Supports coding schemes CS 1, 2, 3, 4
• PPP stack
• CSD up to 14.4 kbps
• Supports USSD
• Supports SMS
• Supports text mode and PDU mode
• 0710 MUX protocol support
• Integrated support for
  TCP / UDP Supor
  FTP /
  HTTP
  MMS
• DTMF detection
• TricodecAMRHalf Rate (HR)
  Half Rate (HR)
  Full Rate (FR)
  Enhanced Full Rate (EFR)
• Supports echo cancellation algorithms

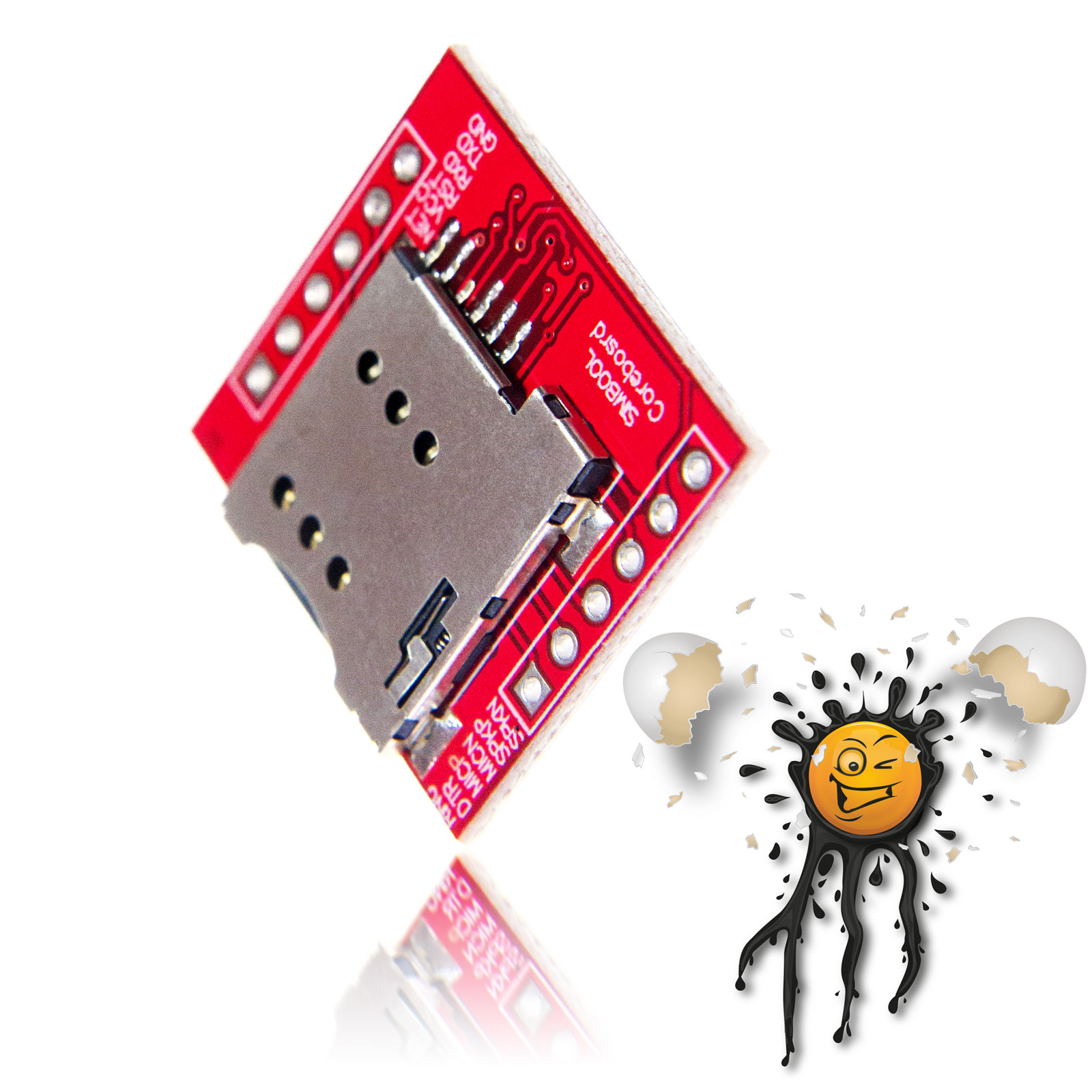

• SIM card interface 3 V / 1.8 V

GSM 8 dbi Antenna Features:

• active area 80 x 22 mm
• self-adhesive
• 8 dbi gain
• 120 mm I-PEX connector
• full flexible

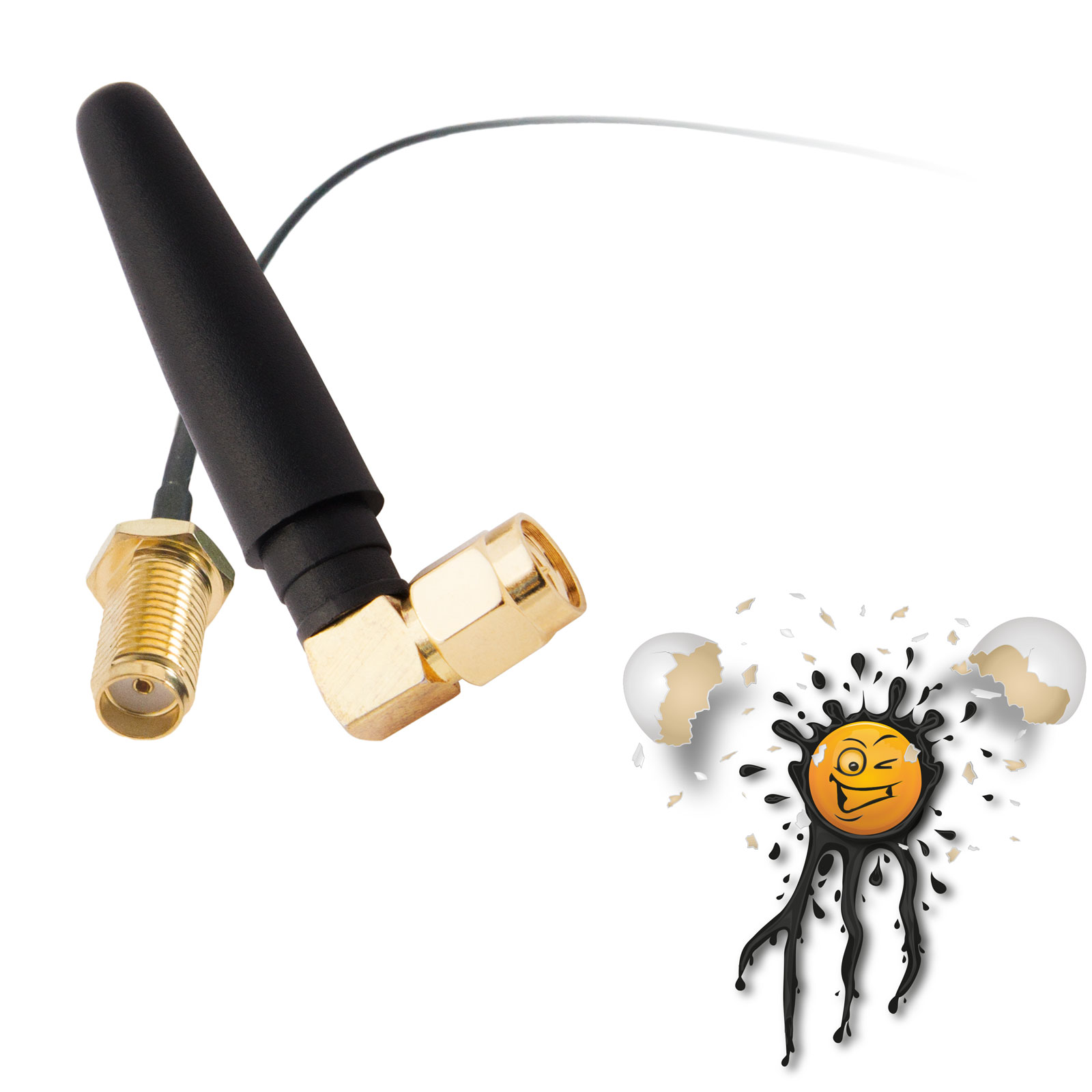

3dbi GSM 50 mm Antenna Features:

• incl. 120 mm I-PEX Adapter
• 433MHZ Rubber Antenna
• Frequency: 434MHz±5MHz
• VSWR: ≤1.6 Gain: 3dBi
• Polarization:
  Vertical Radiation: Omni
• Power (W max.): 50
• Input Impedance (Ω): 50
• Length(mm): 50
• Connector: SMA male right angle
