Spannungssensor / Voltage Sensor Kit 5V 1V

Arduino ESP8266 Spannungssensor / Voltage Sensor Kit 5V 1V ADC Signal 0-25 Volt

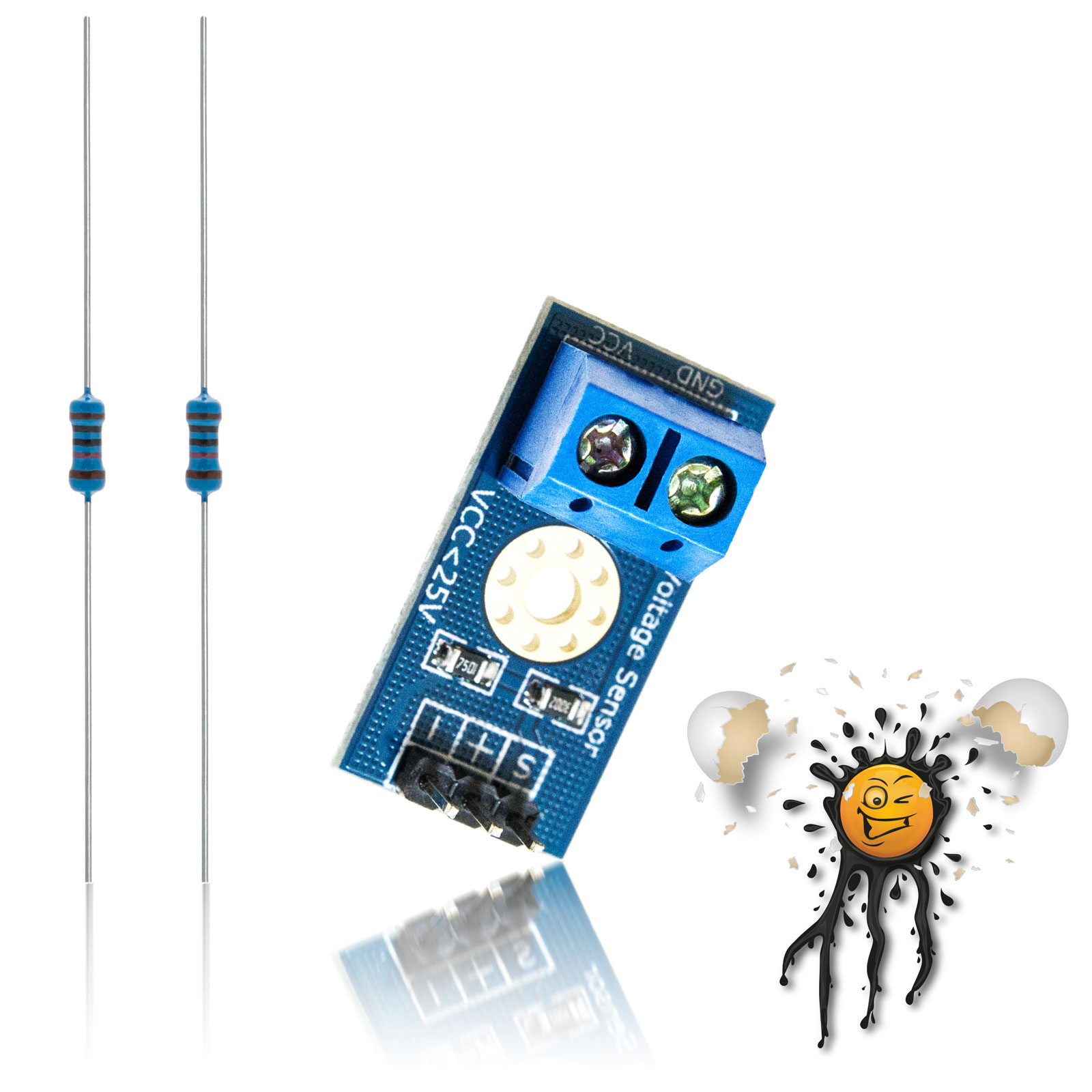

ESP Voltage Sensor Kit 0-25V Range max. 1Vout 3-items © androegg

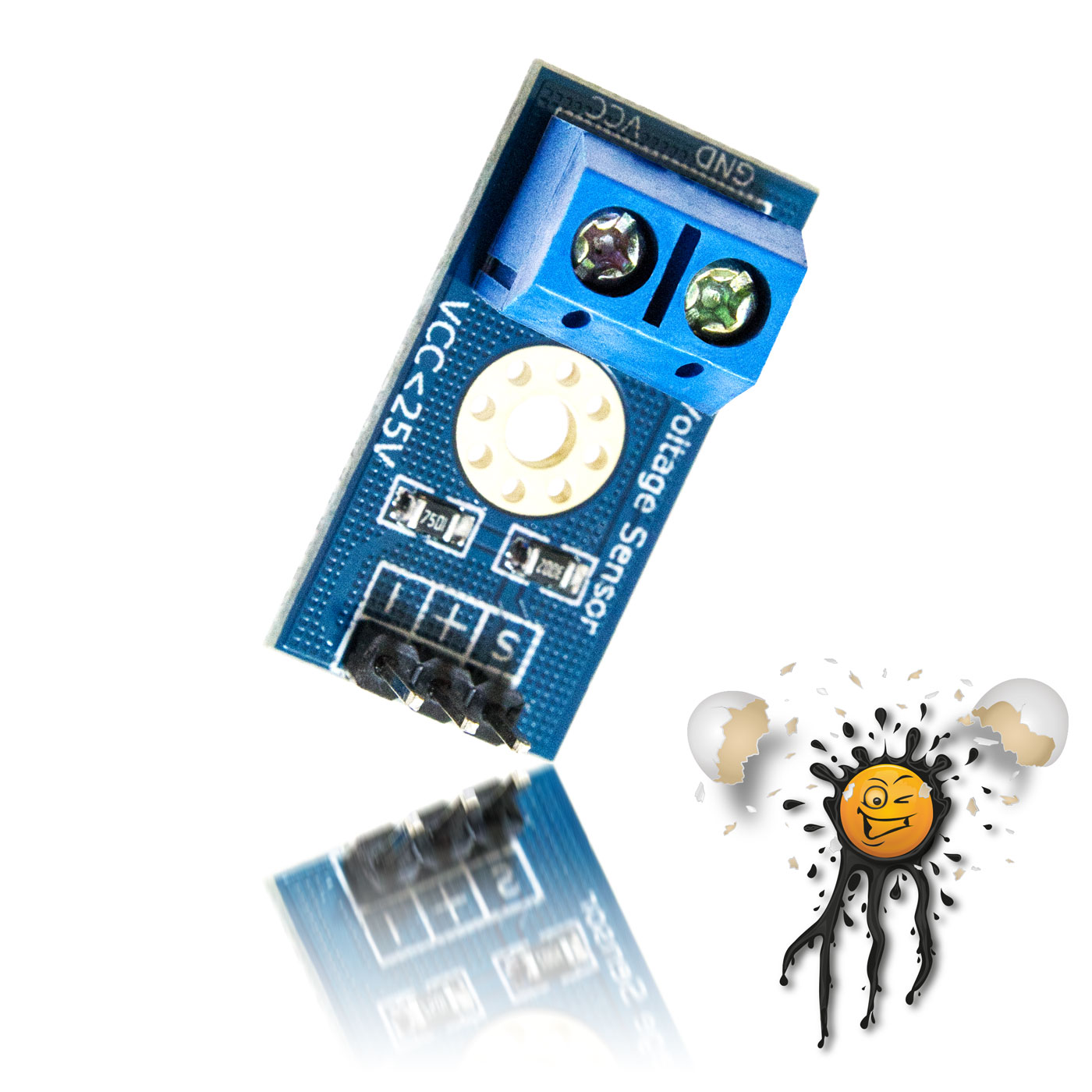

Voltage Sensor 0-25V Range max. 5Vout © androegg

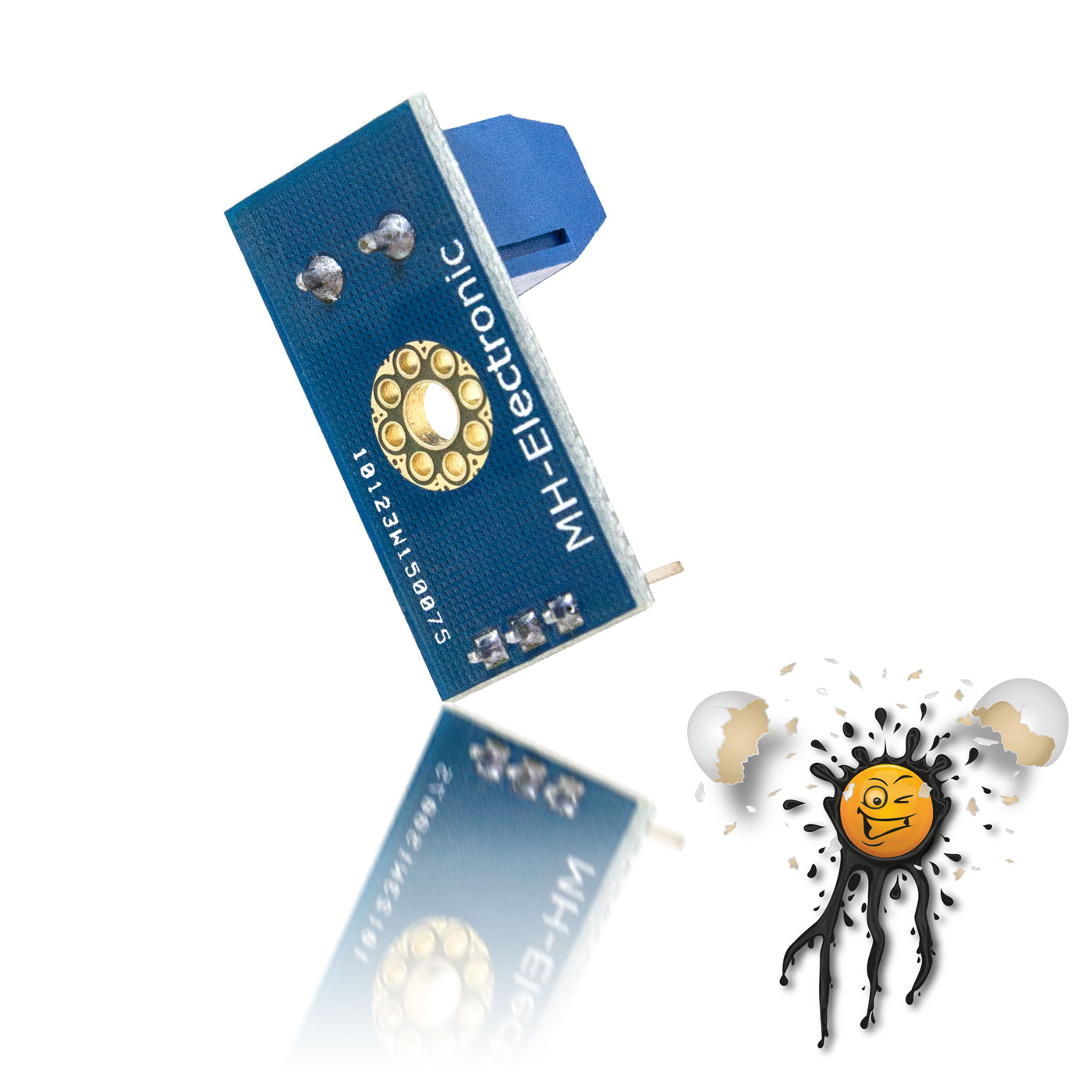

Voltage Sensor backside © androegg

Der ESP Spannungssensor Kit ist speziell für den Einsatz mit einem

• ESP8266
• ESP32
• ESP8285

Modul zusammengestellt worden.

Beim Spannungssensor Modul wird typischerweise eine Signalspannung von bis zu 5V erreicht.

Mittels den beiliegenden Widerständen

• 1 Stück 30 KΩ Widerstand
• 1 Stück 7,5 KΩ Widerstand

wird die Signalspannung des Spannungssensor auf 1 Volt reduziert. Somit kann das analoge Signal des Spannungssensor Modul mittels dem ADC Pin eines ESP Moduls ausgelesen werden.

Im Lieferumfang enthalten:

• 1 Stück Spannungssensor Modul
• 1 Stück 30 KΩ Widerstand
• 1 Stück 7,5 KΩ Widerstand

Die Anordnung zum Betrieb des Spannungssensor Modul an einem ESP ist der schematischen Darstellung zu entnehmen.

Spannungsmessung im Bereich 0-25V

Die Signalauswertung erfolgt dabei über den Arduino / ESP8266 ADC (Analog Digital Wandler) Pin.

Zu beachten:

Die Signalspannung muss beim ESP8266 durch zusätzliche Widerstände reduziert werden.

Voltage Sensor for Measurements from 0 to 25 Volt.

The ESP Voltage Sensor Kit is optimized in combination with

• ESP8266
• ESP32
• ESP8285

Modules.

The typical analog signal strength of the Voltage Sensor module reaches up to 5V.

In combination with included Resistors

• 1 piece 30 KΩ Resistor
• 1 piece 7.5 KΩ Resistor

the maximum signal output is reduced to 1 Volt. Therefore the Voltage Sensor Module can be operated over ESP ADC Pin.

The complete ESP Voltage Sensor Module Kit is incl.:

• 1 piece Voltage Sensor Module
• 1 piece 30 KΩ Resistor
• 2 piece 7.5 KΩ Resistor

For layout please refer to schematic drawing.

Voltage Measurement 0-25V

Simply use Arduino / ESP8266 ADC (Analog Digital Converter) Pin for Signal Evaluation.

Notes:

For ESP8266 Signal Voltage musst be reduced by using additional Resistors.

0-25 Volt Sensor Features:

• Voltage Divider
• Voltage Range from 0-25 Volt
• Divider Ratio 5:1
