t1592 P Wasser / Water ADC Sensor

K-0135 high sensitiv Wasser / Water ADC Sensor t1592 P 3-5 VDC Modul Arduino ESP8266

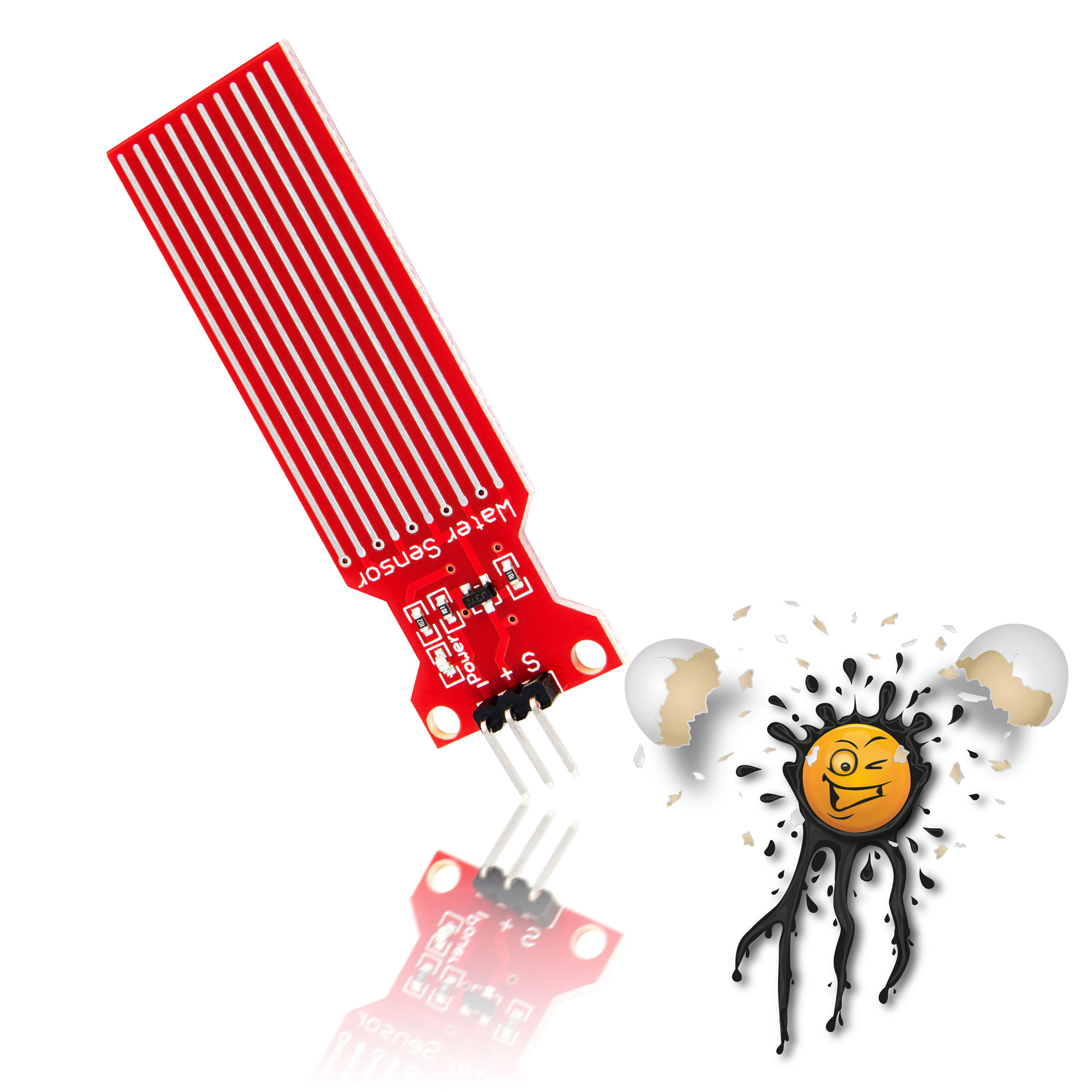

t1592 P Water Sensor Module © androegg

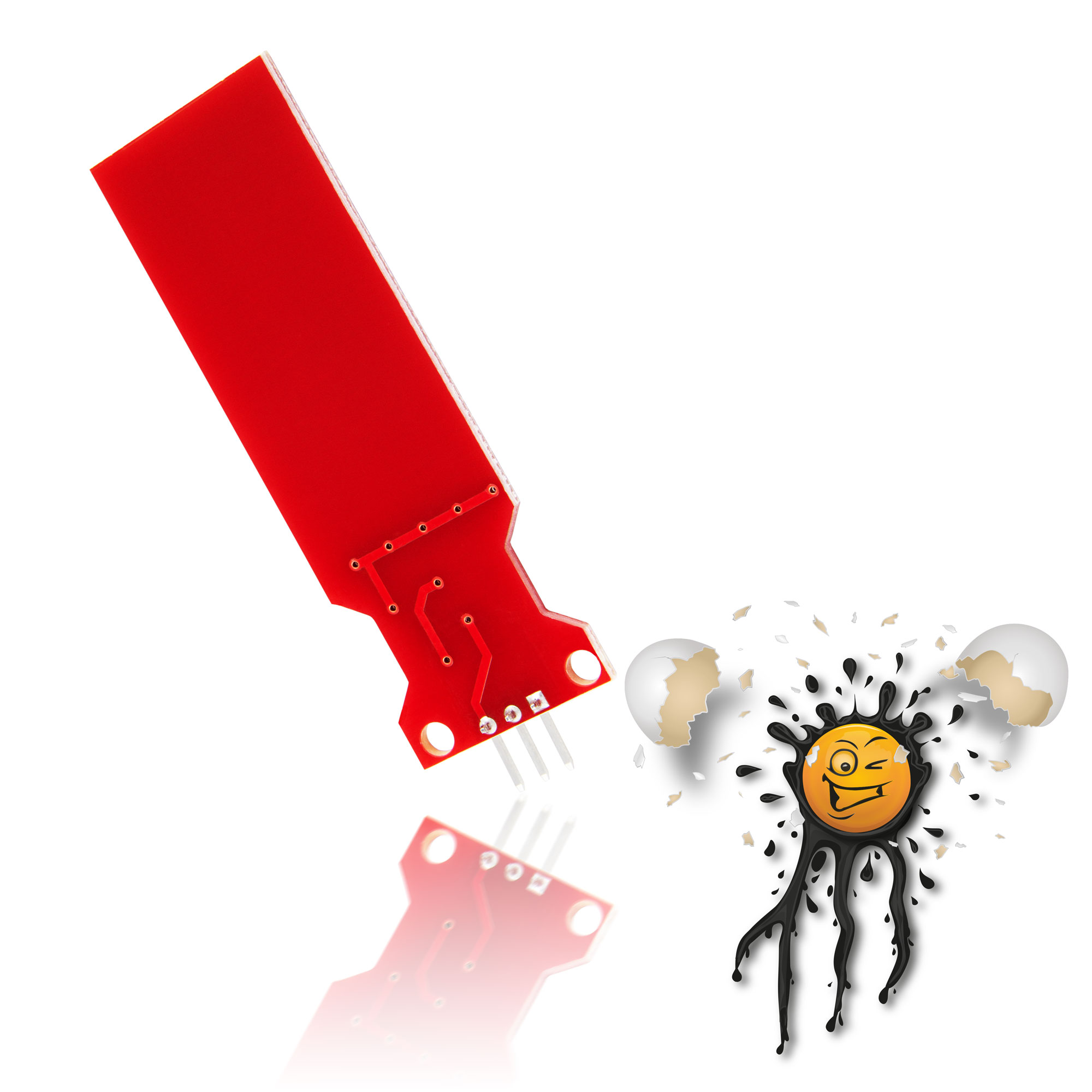

Analog Water Sensor Module © androegg

Das Wasser Sensor Modul kann sowohl als Regensensor, Sensor zur Füllstandsbestimmung, als auch als Alarmsensor zur Erkennung von einem Wasserleck eingesetzt werden. Der Wassersensor hat einen soliden Aufbau, massgeblich basierend auf:

• 3-polige Anschlussleiste
• einem 1 MΩ Widerstand
• 10 Leiterbahnen

Das grundlegende Funktionsprinzip des t1592 Wassersensor basiert auf 10 parallel verlaufenden Leiterbahnen zur Erkennung von Wasser. Dies ermöglicht somit nicht nur die Erkennung von Füllständen, sondern erlaubt zusätzlich beispielsweise die Detektion von der Tropfengröße auftreffender Wassertropfen.

analoger Wassersensor

Zusätzlich zeichnet sich der Wassersensor durch einen geringen Energiebedarf < 20mA aus. Die Versorgungsspannung des Wasser Sensor Modul reicht von 3 bis 5V. Diesbezüglich eignet sich das Wasser Sensor swohl für den Einsatz einer Arduino oder ESP8266 MCU.

Die Ausgangssignalstärke variert zwischen 0-4,2V.

Der Anschluss erfolgt durch

• – Pin auf GND
• + Pin auf 3-5V
• S Pin auf ADC

In Kombination mit einem ESP8266 muss die analoge Signalstärke mittels entsprechenden Vorwiderständen reduziert werden.

• an Electronic brick connector
• a
  1 MΩ resistor
• several lines of bare conducting wiresThis water sensor module can judge the water level through with a series of exposed
  parallel wires stitch to measure the water droplet/water size.

  analog water sensor



  The water sensor module got a very low power consumption < 20 mA. The working voltage range is from 3V – 5V DC, which is perfect in Combination with an Arduino or ESP8266 MCU.

  The output signal strength varies from 0-4.2V (based on 5 VDC).

  Simply connect

• – Pin to GND
• + Pin to 3-5VDC
• S Pin to ADC
• In Combination with an ESP8266 a voltage divider is required.

Water Sensor Module Features:

• Working voltage: 3-5 VDC
• Working Current: <20ma
• Interface: Analog
• Detection Area: 40mm×16mm
• Working Temperature: 10℃~30℃
• Weight: 3g
• Size: 65mm×20mm×8mm
• Arduino, ESP8266 compatible interface
• Low power consumption
• High sensitivity
• Output voltage signal: 0~4.2V
